Вы когда-нибудь задумывались, как крошечные трубки так точно контролируют поток жидкости? Капиллярные трубки необходимы во многих отраслях промышленности. Их роль простирается от медицинских устройств до холодильных систем. В этой статье рассказывается, что такое капиллярная трубка и почему это важно. Мы расскажем о прецизионных капиллярных бесшовных трубках , включая сверхтонкостенные капиллярные бесшовные трубки и сверхтолстостенные капиллярные бесшовные трубки. Вы узнаете об их принципах работы, промышленном использовании и о том, как производители обеспечивают качество. Узнайте, как капиллярные трубки влияют на современные технологии и инновации.
Капиллярные трубки основаны на естественном явлении, называемом капиллярным действием, для перемещения жидкостей через их узкие пространства. Это действие происходит под действием трех сил:
Поверхностное натяжение: молекулы жидкости сближаются, создавая на поверхности «кожу», которая сопротивляется внешней силе.
Адгезия: притяжение между молекулами жидкости и внутренней поверхностью трубки приводит к тому, что жидкость прилипает и поднимается вверх.
Сплоченность: притяжение между молекулами жидкости помогает им двигаться группой по трубке.
Вместе эти силы позволяют жидкостям течь по крошечным трубкам без насосов или внешнего давления. Именно этот принцип объясняет, почему капиллярные трубки хорошо работают в медицинских приборах и научных инструментах, где требуется точное движение жидкости.
Когда жидкость течет по капиллярной трубке, она испытывает сопротивление из-за небольшого диаметра и длины трубки. Это сопротивление вызывает падение давления вдоль трубки. Чем длиннее и уже трубка, тем больше перепад давления.
Этот перепад давления является ключом к тому, как капиллярные трубки контролируют поток жидкости:
Он замедляет движение жидкости, регулируя скорость потока.
Это помогает поддерживать постоянный поток, несмотря на изменения давления в источнике жидкости.
Он работает как естественное дросселирующее устройство, особенно в холодильных системах.
Например, в холодильной технике хладагент поступает в трубку под высоким давлением. Узкий проход трубки приводит к резкому падению давления, снижению температуры хладагента и его испарению в системе охлаждения.
Капиллярные трубки действуют как простые, но эффективные регуляторы движения жидкости. Их конструкция обеспечивает:
Постоянная скорость потока: размеры трубки определяют, сколько жидкости проходит через нее, что делает поток предсказуемым.
Отсутствие движущихся частей: это снижает необходимость технического обслуживания и повышает надежность.
Энергоэффективность: используя естественные силы и сопротивление, они устраняют необходимость в насосах или клапанах с приводом.
Точное управление: особенно важно в таких приложениях, как медицинское оборудование, хроматография и системы отопления, вентиляции и кондиционирования.
В целом, принцип работы капиллярной трубки сочетает в себе физические силы и гидродинамику, обеспечивая точное и надежное управление потоком во многих отраслях.
Примечание. Выбор правильного диаметра и длины капиллярной трубки имеет решающее значение для достижения желаемого контроля потока и падения давления в вашем конкретном приложении.
Капиллярные трубки бывают разных типов и из различных материалов, каждый из которых подходит для конкретного промышленного и научного применения. Их выбор зависит от таких факторов, как химическая совместимость, требования к давлению, диапазон температур и необходимая точность. Давайте рассмотрим распространенные типы и материалы, используемые для изготовления капиллярных трубок.
Стеклянные капиллярные трубки являются одними из наиболее широко используемых типов, особенно в лабораториях и медицинских областях. Они изготавливаются из боросиликатного или натриево-известкового стекла, которое обеспечивает превосходную химическую стойкость и прозрачность.
Прозрачность: позволяет легко наблюдать за движением жидкости, что важно в экспериментах и диагностике.
Химическая инертность: Подходит для работы с химически активными или коррозийными жидкостями без загрязнения.
Применение: Используется в устройствах для отбора проб крови, термометрах, хроматографии и микрофлюидных системах.
Их хрупкость ограничивает использование в средах с высоким давлением или ударами, но их точность и инертность делают их неоценимыми в научных исследованиях и медицинской диагностике.
Капиллярные трубки из нержавеющей стали предпочитают использовать в сложных промышленных условиях из-за их долговечности и устойчивости к коррозии.
Прочность: Выдерживает высокое давление и механические нагрузки.
Коррозионная стойкость: Подходит для агрессивных химикатов и внешних условий.
Точность: Изготовлено с жесткими допусками для постоянного контроля потока.
Применение: Распространено в холодильных системах, гидравлических линиях, медицинских приборах и контрольно-измерительных приборах.
Трубы из нержавеющей стали обеспечивают долговечность и надежность, что делает их идеальными для критически важных применений, где безопасность и точность имеют первостепенное значение.
Пластиковые капиллярные трубки, изготовленные из таких материалов, как поликарбонат или ПТФЭ, предлагают гибкость и легкий вес.
Химическая стойкость: хороша для некоторых химикатов, но менее надежна, чем стекло или металл.
Гибкость: проще установить в сложных маршрутах.
Применение: Используется в потребительских товарах, жидкостных системах низкого давления и медицинских приборах.
Биметаллические капиллярные трубки состоят из двух металлов, соединенных вместе, что позволяет использовать их разную степень теплового расширения.
Измерение температуры: используется в термостатах и регуляторах температуры.
Применение: Обычно используется в системах отопления, вентиляции и кондиционирования воздуха и холодильном оборудовании для регулирования температуры.
Эта комбинация позволяет биметаллическим трубкам действовать как термочувствительные элементы, расширяясь или сжимаясь, вызывая механические воздействия.

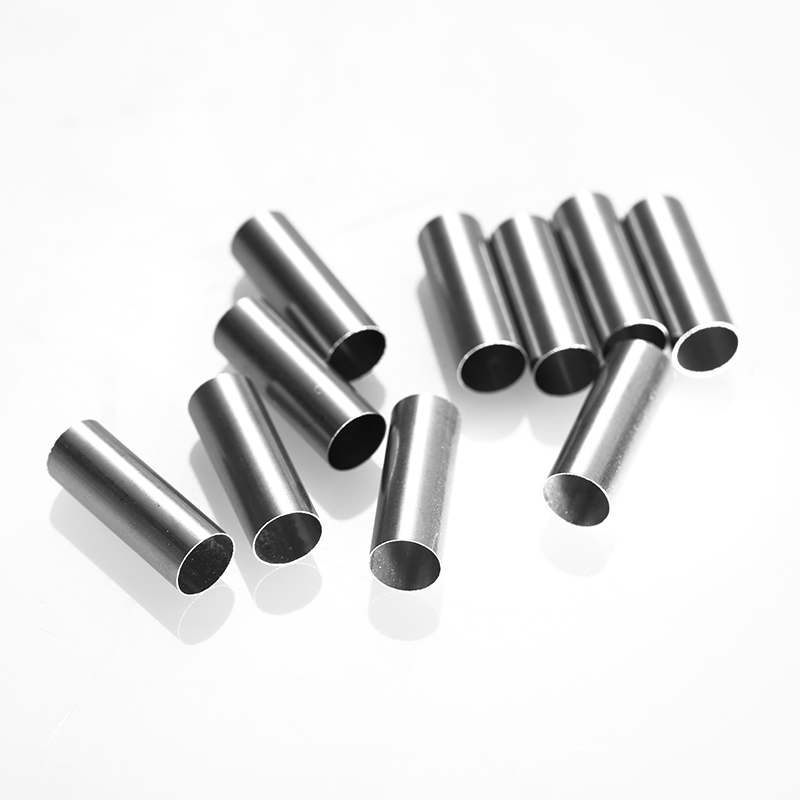

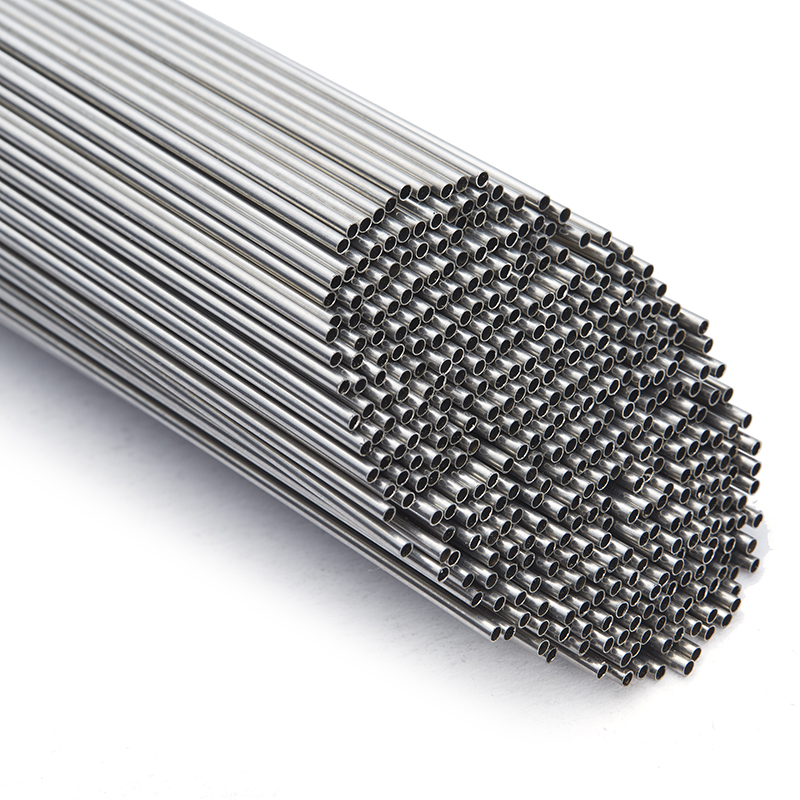

Капиллярные бесшовные трубки выпускаются в вариантах с ультратонкими и сверхтолстыми стенками, предназначенными для специализированных применений.
Сверхтонкостенные трубы: имеют минимальную толщину стенок для максимального увеличения внутреннего диаметра, увеличения скорости потока при сохранении прочности. Идеально подходит для прецизионных инструментов, требующих минимального падения давления.
Сверхтолстостенные трубы: обеспечивают дополнительную прочность и долговечность в условиях высокого давления или абразивных сред. Часто используется в гидравлических системах и промышленном оборудовании.
Производители производят эти трубы с высокой точностью, чтобы соответствовать строгим стандартам размеров и качества поверхности, обеспечивая оптимальные характеристики.
Совет: При выборе капиллярных трубок учитывайте тип жидкости, давление, температуру и требуемую точность, чтобы выбрать наиболее подходящий материал и тип трубки для вашего применения.
В холодильных системах капиллярная трубка действует как простое, но эффективное дросселирующее устройство. Он контролирует поток хладагента со стороны высокого давления (конденсатор) на сторону низкого давления (испаритель). Узкий диаметр и длина трубки создают сопротивление, вызывающее резкое падение давления при прохождении хладагента. Этот перепад давления необходим для охлаждения, поскольку он позволяет хладагенту расширяться и испаряться внутри испарителя, поглощая тепло и производя желаемый охлаждающий эффект.
Капиллярная трубка выполняет три основных процесса в холодильном оборудовании:
Дроссельное регулирование: хладагент поступает в капиллярную трубку в виде жидкости под высоким давлением. Малый диаметр трубки ограничивает поток, вызывая падение давления из-за трения и сопротивления потоку.
Мигает: когда давление падает ниже давления насыщения хладагента, часть жидкости мгновенно испаряется (мигает). Этот фазовый переход поглощает тепло, значительно снижая температуру хладагента.
Контроль расхода: размеры трубки и состояние поверхности регулируют массовый расход хладагента. Это гарантирует, что стабильная подача хладагента соответствует охлаждающей нагрузке, поддерживая стабильность и эффективность системы.
На качество работы капиллярной трубки влияют несколько факторов:
Диаметр и длина трубки: меньший диаметр и большая длина увеличивают сопротивление, снижая скорость потока. Выбор правильного размера имеет решающее значение для баланса системы.
Тип хладагента: разные хладагенты обладают уникальными свойствами, такими как вязкость и температура кипения. Размеры капиллярной трубки должны быть подобраны соответствующим образом.
Температура окружающей среды: Изменения окружающей температуры влияют на давление конденсации и поток хладагента. Более высокие температуры могут увеличить поток, тогда как более низкие температуры уменьшают его.
Качество изготовления: Гладкие внутренние стенки и точные размеры сводят к минимуму нарушения потока и обеспечивают равномерное дросселирование.
Капиллярные трубки имеют ряд преимуществ по сравнению с расширительными клапанами:
Простота: отсутствие движущихся частей означает меньшее количество отказов и более простое обслуживание.
Экономическая эффективность: более низкие затраты на производство и установку делают их идеальными для небольших и средних холодильных установок.
Компактность: малый размер подходит для приложений с ограниченным пространством.
Надежность: Они обеспечивают стабильный поток в устойчивых условиях без необходимости сложного управления.
Однако капиллярные трубки менее адаптируются к изменяющимся нагрузкам, чем расширительные клапаны, что делает их более подходящими для систем фиксированной производительности, таких как бытовые холодильники и оконные кондиционеры.
Капиллярные трубки являются жизненно важными компонентами систем охлаждения и отопления, вентиляции и кондиционирования. Они действуют как дроссельные устройства, регулирующие поток хладагента от конденсатора к испарителю. Узкий диаметр и длина трубки создают перепад давления, в результате чего хладагент расширяется и охлаждается при входе в испаритель. Этот процесс обеспечивает эффективное поглощение тепла, создавая желаемый охлаждающий эффект.
Их простота и надежность делают капиллярные трубки идеальными для небольших и средних холодильных установок, таких как бытовые холодильники, оконные кондиционеры и коммерческие холодильники. В отличие от сложных расширительных клапанов, капиллярные трубки не имеют движущихся частей, что снижает потребность и затраты на техническое обслуживание. Однако они лучше всего подходят для систем с фиксированной нагрузкой, поскольку обеспечивают постоянный расход без автоматической регулировки в зависимости от изменяющихся требований к охлаждению.
В медицинском оборудовании капиллярные трубки незаменимы для точного контроля жидкости и отбора проб. Их небольшой диаметр позволяет собирать крошечные объемы крови, что необходимо для тестов, требующих минимальной инвазивности. Например, капиллярные трубки используются в устройствах для взятия проб крови, где они берут кровь за счет капиллярного действия, что обеспечивает быстрый и точный сбор проб.
Кроме того, они появляются в инфузионных насосах, системах подачи кислорода и микрофлюидных устройствах, где точное дозирование жидкости имеет решающее значение. Стеклянные капиллярные трубки здесь предпочтительны из-за их химической инертности и прозрачности, позволяющих визуально контролировать поток жидкости. Надежность и точность трубок помогают обеспечить безопасность пациентов и точность диагностики.
В лабораториях широко используются капиллярные трубки в таких приборах, как хроматографы и анализаторы жидкостей. В хроматографии капиллярные трубки позволяют разделять химические компоненты, контролируя поток растворителя через неподвижную фазу. Их точные размеры обеспечивают постоянную скорость потока, что крайне важно для воспроизводимости результатов.
Капиллярные трубки также помогают в исследованиях механики жидкостей, измеряя такие свойства, как вязкость и поверхностное натяжение. Их способность транспортировать небольшие объемы жидкости без внешних насосов делает их идеальными для применения в микрофлюидике и аналитической химии.
В автомобильной промышленности используются капиллярные трубки для регулирования потока топлива в карбюраторах и системах впрыска топлива. Точный контроль трубок над небольшими объемами жидкости повышает эффективность двигателя и снижает выбросы. Капиллярные трубки из нержавеющей стали, известные своей долговечностью и устойчивостью к коррозии, часто используются в системах высокого давления.
Гидравлические системы также используют капиллярные трубки для управления потоком и давлением масла. Их прочная конструкция и способность выдерживать механические нагрузки делают их пригодными для промышленного оборудования, обеспечивая бесперебойную работу и безопасность.
Капиллярные трубки используют капиллярное действие для содействия движению жидкости в различных промышленных процессах. Они служат впитывающими элементами в таких устройствах, как чернильные ручки, притягивая чернила к кончику, обеспечивая плавное письмо. Аналогичным образом, в строительстве или химической промышленности капиллярные трубки помогают поглощать или транспортировать жидкости по поверхностям без насосов.
Такое пассивное движение жидкости снижает потребление энергии и упрощает конструкцию устройства, предлагая экономически эффективные решения во многих секторах.
Совет: при выборе капиллярных трубок для промышленного применения подбирайте материал и размеры трубок в соответствии с типом жидкости, давлением и температурой, чтобы максимизировать эффективность и долговечность.
Капиллярные трубки являются весьма экономичными компонентами. У них нет движущихся частей, что означает меньшую вероятность механического отказа. Эта простота снижает производственные затраты и снижает затраты на техническое обслуживание с течением времени. Для промышленности это означает надежную работу без частого ремонта или замены. Их небольшой размер и легкий вес также сокращают затраты на доставку и установку. Во многих системах охлаждения и регулирования жидкости капиллярные трубки представляют собой доступную альтернативу более сложным устройствам, таким как расширительные клапаны, особенно для приложений с фиксированной нагрузкой.
Одним из основных преимуществ капиллярных трубок является их способность обеспечивать точный контроль потока жидкости. Внутренний диаметр и длина трубки напрямую влияют на скорость потока, обеспечивая предсказуемое и повторяемое движение жидкости. Эта точность имеет решающее значение в медицинских приборах, хроматографии и системах отопления, вентиляции и кондиционирования воздуха, где необходима точная дозировка жидкости или расхода хладагента. Кроме того, капиллярные трубки работают эффективно, используя естественные физические явления, такие как поверхностное натяжение и перепад давления, устраняя необходимость во внешних источниках энергии или насосах. Такая эффективность повышает экономию энергии и надежность системы.
Несмотря на свои преимущества, капиллярные трубки имеют некоторые ограничения. Их производительность во многом зависит от длины и диаметра трубки; неправильный размер может привести к неправильному расходу или падению давления. Более длинные трубки могут привести к задержке реакции жидкости и повысить восприимчивость к изменениям температуры. Температура окружающей среды и процесса может привести к расширению или сжатию жидкости внутри трубки, что потенциально влияет на точность измерений или стабильность потока. Эти температурные эффекты особенно важны для приборов, где точные показания имеют жизненно важное значение. Поэтому капиллярные трубки могут не подойти для систем, требующих переменного регулирования расхода или быстрого реагирования.
Правильная установка необходима для обеспечения максимальной производительности капиллярной трубки. Монтаж трубки таким образом, чтобы избежать резких изгибов или перегибов, предотвращает ограничения потока и ошибки давления. Также важно защитить трубку от экстремальных температур окружающей среды или источников тепла, чтобы уменьшить тепловое воздействие на заполняющую или технологическую жидкость. Выбор подходящего материала, например нержавеющей стали, меди или специальных сплавов, зависит от типа жидкости, давления и условий окружающей среды. Использование совместимых материалов предотвращает коррозию, обеспечивает долговечность и точность на протяжении всего срока службы трубки.
Совет: Всегда подбирайте длину, диаметр и материал капиллярной трубки в соответствии с потребностями вашего конкретного применения, чтобы оптимизировать управление потоком и минимизировать ошибки, связанные с температурой.
Производитель играет жизненно важную роль в поставке капиллярных трубок, соответствующих строгим стандартам качества. Высококачественное производство гарантирует, что трубы имеют одинаковый внутренний диаметр, гладкую поверхность и точную длину. Эти факторы напрямую влияют на точность управления потоком и надежность системы. Авторитетные производители внедряют строгие процессы контроля качества, включая проверку размеров и тестирование материалов, чтобы гарантировать производительность. Они также обеспечивают настройку в соответствии с конкретными потребностями применения, будь то холодильное оборудование, медицинское оборудование или промышленное оборудование.
Капиллярные бесшовные трубки обычно изготавливаются с помощью современных процессов экструзии или волочения. Эти методы включают протягивание металлических стержней через штампы для уменьшения диаметра и толщины стенки без сварки. Эта бесшовная конструкция предотвращает утечки и слабые места, что важно для прецизионных применений, работающих под высоким давлением. Этапы производства часто включают в себя:
Вытяжка трубы: несколько проходов через матрицу позволяют уменьшить диаметр до точно заданных характеристик.
Отжиг: Термическая обработка снимает напряжения и улучшает пластичность.
Выпрямление и резка: гарантирует, что трубы будут идеально прямыми и обрезаны до нужной длины.
Обработка поверхности: полировка или очистка внутренней поверхности для минимизации трения и загрязнений.
Эти этапы требуют точного контроля для достижения жестких допусков, часто в пределах микронов, что критически важно для капиллярных трубок.
Выбор подходящего материала зависит от условий применения и характеристик жидкости. Общие материалы включают в себя:
Нержавеющая сталь: обеспечивает превосходную коррозионную стойкость, прочность и долговечность. Идеально подходит для агрессивных химических сред и систем высокого давления.
Медь: известна высокой теплопроводностью и простотой изготовления. Широко используется в холодильных и климатических системах.
Латунь: сочетает в себе коррозионную стойкость и обрабатываемость, подходит для применения при умеренном давлении и температуре.
Специальные сплавы. Сплавы на основе никеля или другие специальные металлы используются в экстремальных условиях, требующих повышенной прочности или коррозионной стойкости.
Чистота и однородность материала, предоставляемого поставщиками, также влияют на эксплуатационные характеристики и долговечность трубок.
Точность изготовления напрямую влияет на то, насколько хорошо капиллярная трубка контролирует поток жидкости. Даже небольшие изменения внутреннего диаметра или шероховатости поверхности могут привести к значительным изменениям перепада давления и скорости потока. Точные размеры обеспечивают повторяемость и предсказуемость поведения, что имеет решающее значение в чувствительных приложениях, таких как медицинское дозирование или хроматография. Плохо изготовленные трубки могут вызвать турбулентность, утечки или нестабильный поток, что приводит к неэффективности или сбоям системы. Поэтому инвестиции в высокоточные производственные процессы и обеспечение качества необходимы для оптимизации производительности капиллярных трубок.
Правильный монтаж капиллярных трубок имеет решающее значение для обеспечения точных показаний давления и температуры. Трубка должна быть установлена без резких изгибов, перегибов или перекручиваний, которые могут ограничить поток жидкости или вызвать падение давления. Избегайте чрезмерного скручивания или скручивания трубки, так как это может привести к задержке воздуха или застою жидкости.
Расположение трубки на одном уровне с подключенным инструментом или ниже него помогает предотвратить ошибки, вызванные разницей высот столба жидкости. В приборах дифференциального давления капиллярные трубки одинаковой длины как на стороне высокого, так и на стороне низкого давления обеспечивают сбалансированные показания.
Монтажные опоры или зажимы должны надежно, но осторожно фиксировать трубку, чтобы предотвратить вибрацию или движение, которые могут повредить ее или повлиять на измерения. Правильная прокладка вдали от источников тепла или холодных поверхностей позволяет избежать нежелательного теплового воздействия.
Изменения температуры влияют на заполняющую жидкость внутри капиллярной трубки, вызывая расширение или сжатие. Такое изменение объема может привести к ошибкам измерения давления или задержке реакции. Чтобы свести это к минимуму:
Держите трубку вдали от горячих или холодных поверхностей.
Используйте изоляцию или защитные рукава для защиты от колебаний температуры окружающей среды.
Не размещайте трубку под прямыми солнечными лучами или рядом с оборудованием, выделяющим тепло.
По возможности выбирайте заполняющие жидкости с низким коэффициентом теплового расширения.
В высокотемпературных процессах более длинные трубки могут помочь рассеивать тепло до того, как оно достигнет прибора.
Температура процесса также влияет на трубку и заполняющую жидкость. Капиллярная трубка действует как охлаждающий барьер, изолируя прибор от экстремальных температур. Однако быстрые изменения температуры процесса все равно могут вызывать временные ошибки. Правильный выбор материала и монтаж помогают снизить эти риски.
Регулярный осмотр и техническое обслуживание продлевают срок службы и точность капиллярных трубок:
Проверьте на наличие физических повреждений, таких как вмятины, коррозия или трещины.
Убедитесь, что монтажные опоры надежно закреплены.
Убедитесь, что со временем не образовались перегибы и изгибы.
Очистите трубку снаружи, чтобы предотвратить накопление грязи, которая может повлиять на теплообмен.
Немедленно заменяйте трубки, имеющие признаки износа или повреждения.
Периодически выполняйте повторную калибровку инструментов, подключенных через капиллярные трубки, чтобы учесть дрейф.
Избегайте применения чрезмерной силы при обращении с трубками во время технического обслуживания. Бережное обращение сохраняет целостность трубки и предотвращает утечки или ограничения потока.
Капиллярные трубки позволяют располагать приборы давления или температуры на удалении от технологического соединения. Такая установка имеет ряд преимуществ:
Безопасность: Приборы можно размещать в доступных и безопасных местах вдали от опасных или высокотемпературных зон, защищая персонал.
Удобство: более легкий доступ для мониторинга, калибровки и обслуживания без нарушения процесса.
Пониженное тепловое воздействие: трубка действует как тепловой барьер, защищая чувствительные инструменты от экстремальных температур процесса.
Гибкость: приборы можно устанавливать в оптимальных местах независимо от технологических ограничений.
Использование капиллярных трубок для дистанционного измерения повышает надежность системы и эксплуатационную безопасность, особенно в промышленных условиях с суровыми условиями.
Совет: Всегда прокладывайте капиллярные трубки осторожно, избегайте резких изгибов и защищайте их от экстремальных температур, чтобы обеспечить точные показания и длительный срок службы.
Капиллярные трубки используют поверхностное натяжение и перепад давления для точного управления потоком жидкости. Они играют жизненно важную роль в холодильном оборудовании, медицинском оборудовании и промышленных системах. Достижения в области технологии бесшовных труб повышают долговечность и точность для требовательных применений. Правильный выбор производителя гарантирует качество и индивидуальное решение. HUASHANG STEEL предлагает высокоточные капиллярные трубки, которые повышают производительность и надежность в различных отраслях. Их продукция сочетает в себе прочность, точность и экономичность, что делает их надежным партнером в области контроля жидкости. Часто задаваемые вопросы
Ответ: Капиллярная трубка — это узкая трубка, в которой используется капиллярное действие — поверхностное натяжение, адгезия и когезия — для точного перемещения жидкостей. Он также использует перепад давления, вызванный его малым диаметром, для регулирования потока жидкости без насосов.
Ответ: Прецизионные капиллярные бесшовные трубки обеспечивают постоянный внутренний диаметр и гладкую поверхность, обеспечивая точный контроль потока и долговечность. Проверенные производители гарантируют качество и индивидуализацию для конкретных промышленных нужд.
Ответ: Сверхтонкостенные трубки максимизируют скорость потока при минимальной толщине, что идеально подходит для прецизионных инструментов, а сверхтолстостенные трубки обеспечивают повышенную прочность при работе под высоким давлением.
Ответ: Капиллярные трубки используются в холодильной технике, медицинских приборах, хроматографии, автомобильных топливных системах и гидравлическом оборудовании для точного регулирования жидкости и надежной работы.
Ответ: Капиллярные трубки более экономичны благодаря своей простой конструкции и отсутствию движущихся частей, что снижает затраты на производство, установку и техническое обслуживание.
О: Во избежание производственных дефектов проверьте трубку на наличие перегибов, неправильного диаметра или длины, температурных воздействий и убедитесь, что трубка произведена надежным производителем капиллярных трубок.
