Сборные трубы преобразовали современное промышленное строительство, предоставляя готовые решения для трубопроводов, которые значительно сокращают время монтажа на месте, минимизируют дефекты сварки и обеспечивают постоянный контроль качества. В этом подробном руководстве рассматриваются 15 основных применений сборных трубопроводных систем в важнейших отраслях промышленности, включая нефть и газ, нефтехимическую переработку, энергетику, фармацевтическое производство и коммерческие системы отопления, вентиляции и кондиционирования.
Как ведущий производитель сборных труб , мы стали свидетелями того, как модульные решения для сборных труб могут сократить сроки реализации проекта на 30–50 %, одновременно улучшая показатели безопасности и снижая общие затраты на проект. В этой статье рассматриваются реальные применения, технические характеристики и отраслевые преимущества готовых трубных решений, которые меняют развитие инфраструктуры во всем мире.
От промышленных сборных трубных установок на морских платформах до сложных сборных сетей из стальных труб на полупроводниковых предприятиях — понимание этих приложений помогает инженерам, менеджерам проектов и специалистам по закупкам принимать обоснованные решения о том, когда и как использовать технологию заводского изготовления для достижения оптимальных результатов проекта.

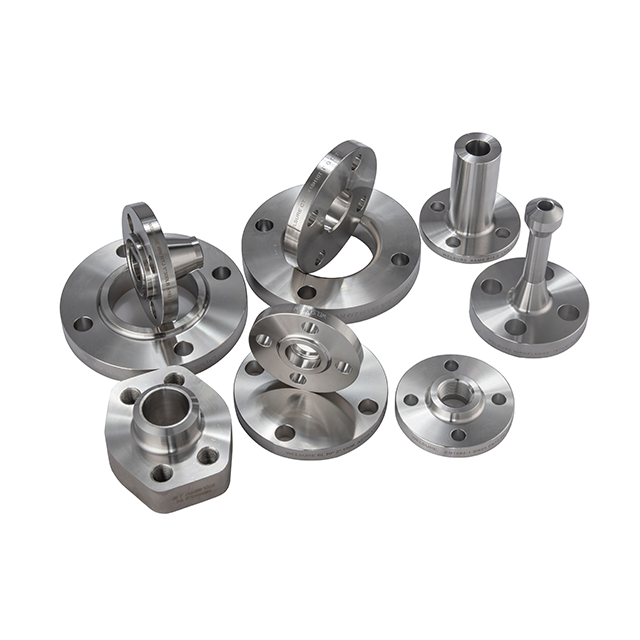

Сборные системы труб представляют собой сдвиг парадигмы по сравнению с традиционными методами строительства из бруса. Эти системы включают производство полных трубных сборок, включая фитинги, опоры, клапаны и контрольно-измерительные приборы, в контролируемых заводских условиях перед отправкой их на строительные площадки в виде готовых к установке модулей.
Подход , основанный на сборных трубных модулях, предлагает несколько явных преимуществ. Сварочная среда, контролируемая на заводе, обеспечивает стабильное качество благодаря рентгеновскому и ультразвуковому контролю, выполняемому перед отправкой. Автоматизированное оборудование для резки и снятия фасок обеспечивает прецизионную точность размеров, которую трудно достичь в полевых условиях. Установки с климат-контролем исключают задержки, связанные с погодными условиями, и проблемы с качеством, связанные со сваркой на открытом воздухе.
Ведущие производители сборных труб, такие как SSTUBECN, используют передовые системы CAD/CAM, технологию лазерного сканирования и информационное моделирование зданий (BIM) для создания точных 3D-моделей, которые легко интегрируются с существующей инфраструктурой. Такой подход к цифровому производству сводит к минимуму проблемы с подгонкой и сокращает дорогостоящие доработки во время установки.
Модульные сборные трубопроводные сборки обычно включают в себя:
Предварительно сваренные катушки труб с документированными процедурами сварки.
Интегрированные опорные конструкции и подвески
Предварительно установленные контрольно-измерительные приборы и клапанные сборки
Защитные покрытия и изоляционные системы
Документация о качестве и сертификаты материалов.
Переход к решениям в области промышленных сборных труб отражает более широкие отраслевые тенденции, подчеркивающие экономичное строительство, снижение требований к рабочей силе и повышение безопасности на рабочем месте. Заводское изготовление позволяет исключить работников из опасной среды на объекте и позволяет лучше контролировать воздействие сварочного дыма, эргономику и защиту от падения.
Нефтегазовый сектор представляет собой крупнейший рынок сборных систем стальных труб . Морским платформам, нефтеперерабатывающим и перерабатывающим заводам требуются сложные трубопроводные сети, которые работают с углеводородами под высоким давлением, агрессивными жидкостями и экстремальными температурами.
Изготовленные на заказ сборные трубные модули для нефтегазовой отрасли включают в себя:
Технологические трубопроводы высокого давления (классы API 5L)
Подводные трубопроводные соединения и манифольды
Факельные системы и сети продувки
Гидравлические и коммунальные распределительные системы
Заводское изготовление сокращает время установки на море — решающий фактор, когда ежедневные затраты на платформу превышают 500 000 долларов США. Модульная конструкция позволяет одновременно производить и подготавливать площадку, сокращая общий график реализации проекта на несколько месяцев.
Наша продукция включает в себя трубы из специализированной легированной стали, разработанные специально для работы с высокосернистым газом, в средах с высоким содержанием H2S и в сверхглубоких водах, где целостность материала имеет первостепенное значение.
Нефтехимические комплексы используют обширные сети сборных трубопроводных систем для транспортировки сырья, промежуточных продуктов и готовой продукции между технологическими установками. Эти объекты требуют исключительной надежности, поскольку незапланированные остановки приводят к потерям производства в миллионы долларов.
Производители сборных труб, обслуживающие нефтехимическую промышленность, обеспечивают:
Обвязка печей крекинга этилена (хромомолибденовые сплавы)
Коррозионные трубопроводы для серной кислоты, каустика и хлора
Криогенные трубопроводы для переработки СПГ и ШФЛУ
Высокотемпературные системы переноса катализатора
Заводское производство обеспечивает 100% радиографический контроль критических сварных швов, что является требованием для многих нефтехимических производств. Контролируемая среда обеспечивает надлежащий предварительный нагрев, термообработку после сварки и снятие напряжений, которые не могут обеспечить постоянные условия эксплуатации.
Как ископаемое топливо, так и атомные электростанции широко полагаются на промышленные сборные трубы для систем пара, конденсата и охлаждающей воды. Сложные условия эксплуатации — температуры, превышающие 1000°F, и давление выше 3500 фунтов на квадратный дюйм — требуют тщательного изготовления и испытаний.
Применение модульных сборных труб в электроэнергетике включает в себя:
Главные трубопроводы пара и промежуточного нагрева (легированные стали P91/P92)
Системы питательной воды и конденсата
Коллекторы забора и сброса оборотной воды
Системы трубопроводов, связанные с ядерной безопасностью
Для ядерных применений наши процессы контроля качества соответствуют требованиям раздела III ASME с обширной документацией, отслеживанием материалов и контролем сторонних инспекций.
Фармацевтической промышленности требуются сверхчистые сборные трубопроводные системы с электрополировкой, орбитальной сваркой и комплексной документацией для проверки FDA. Эти системы высокой чистоты предотвращают загрязнение в процессах производства лекарств.
Изготовленные на заказ готовые трубные решения для фармацевтического применения:
Петли распределения WFI (воды для инъекций)
Производство и распределение чистого пара
Технологические жидкости и системы доставки химикатов
Системы CIP/SIP (очистка на месте/стерилизация на месте)
Нержавеющая сталь 316L с чистотой поверхности Ra 15 микродюймов или выше представляет собой отраслевой стандарт. Заводское изготовление позволяет контролируемую пассивацию, удаление ржавчины и тестирование, которые поддерживают чистоту системы перед установкой.
Санитарные сборные системы стальных труб в пищевой промышленности должны соответствовать санитарным стандартам 3-A и иметь гладкую конструкцию без щелей, которая предотвращает рост бактерий и облегчает очистку. Пивоварни, молочные заводы и производители продуктов питания все чаще используют сборные модули для ускорения запуска предприятий.
Приложения включают в себя:
Системы переработки молока и CIP
Линии перекачки пивоваренного сусла и пива
Сироп для напитков и распределение CO2
Системы асептической обработки и розлива
Соединения Tri-Clamp, гигиенические фланцы и электрополированные внутренние детали поставляются предварительно собранными в сборные трубные модули , что позволяет сократить необходимость сварки на месте, которая может поставить под угрозу санитарную целостность.
Фабрикам полупроводников требуются сверхвысокой чистоты модульные сборные трубы для технологических газов, сверхчистой воды и распределения химикатов. Даже следовые загрязнения на уровне частей на триллион могут уничтожить целые партии пластин, что делает целостность системы критически важной.
Промышленные сборные трубопроводные системы для применения в полупроводниках:
Специальное газораспределение (силан, арсин, фосфин)
Системы сверхчистой воды (UPW) и деионизированной воды
Доставка химикатов для фотолитографии
Технологические вакуумные и вытяжные системы
Орбитальная сварка в контролируемой атмосфере, обширные протоколы промывки и проверка количества частиц выполняются в заводских условиях перед отправкой, что обеспечивает установку без загрязнений.
В крупных коммерческих зданиях, кампусах и районных энергетических системах используются сборные системы трубопроводов для охлажденной воды, нагрева горячей воды и распределения пара. Предварительно изолированные модули трубопроводов сокращают время установки и одновременно повышают энергоэффективность.
Преимущества сборных труб в системах отопления, вентиляции и кондиционирования воздуха:
Заводская изоляция с пароизоляцией
Предварительно собранные насосные и клапанные станции
Петли расширения и системы поддержки
Трубопроводы гликоля и конденсаторной воды
Наш опыт применения включает в себя как надземные, так и подземные предизолированные трубопроводные системы с гарантией срока службы более 25 лет.
Муниципальные водоочистные сооружения и промышленные очистные сооружения зависят от сборных стальных труб для забора сырой воды, дозирования химикатов и распределения очищенной воды. Коллекторы большого диаметра, системы подачи химикатов и трубопроводы для обработки осадка выигрывают от модульной конструкции.
В состав сборных трубных сборок, изготовленных по индивидуальному заказу, входят:
Экраны и конструкции забора сырой воды
Химическое сырье для коагуляции и флокуляции
Обратная промывка фильтра и трубопроводы продувки воздухом
Системы сбора газа в варочных котлах
Коррозионностойкие материалы, в том числе нержавеющая сталь, пластик, армированный стекловолокном (FRP), и наплавленные эпоксидные покрытия, предварительно наносятся на заводе для увеличения срока службы.
В горнодобывающих предприятиях используются промышленные сборные трубы для транспортировки шлама, удаления хвостов, технологической воды и систем сжатого воздуха. Абразивный и коррозионный характер минеральных суспензий требует надежных трубопроводных решений со сменными изнашиваемыми компонентами.
Приложения в горнодобывающей промышленности включают:
Шламопроводы концентрата и хвостов
Трубопроводы контура измельчения мельницы
Технологические системы флотации и выщелачивания
Осушение и дренаж шахт
Сплавы с высоким содержанием хрома, трубы с керамическим покрытием и фитинги с твердым покрытием поставляются предварительно собранными в модульные сборные секции труб, что снижает необходимость в специализированной сварке на местах в отдаленных местах.
Военно-морским судам, коммерческим судам и морским сооружениям требуются компактные, оптимизированные по весу сборные системы трубопроводов , которые максимально увеличивают доступное пространство. Цехи верфи производят комплектные модули трубопроводов, которые устанавливаются во время постройки корпуса.
Производители сборных труб для морского применения предоставляют:
Системы охлаждения морской воды и балласта
Распределение мазута и смазочного масла
Системы пожаротушения и трюмные системы
Сжатый воздух и гидравлические трубопроводы
Материалы морского класса с надлежащей катодной защитой, гашением вибрации и покрытиями, одобренными военно-морским флотом, обеспечивают надежность в суровых условиях соленой воды.
Производители химической продукции полагаются на сборные стальные трубы для работы с агрессивными кислотами, основаниями, растворителями и химически активными химикатами. Выбор материала становится критически важным: в число вариантов входят экзотические сплавы, трубы с футеровкой и термопластические системы.
Индивидуальные решения сборных труб для химических заводов:
Установки сернокислотного алкилирования
Системы хлор-щелочного производства
Трубопроводы для перекачки полимеров и смол
Обезвреживание опасных отходов
Заводские испытания на герметичность, правильная конструкция вентиляции и интеграция вторичной защитной оболочки выполняются перед отправкой, что снижает риски для окружающей среды и безопасности во время ввода в эксплуатацию.
Современные центры обработки данных требуют сложных систем охлаждения с модульными сборными трубами для распределения охлажденной воды, систем естественного охлаждения и погружного жидкостного охлаждения. Быстрое развертывание и надежность способствуют внедрению сборных конструкций.
Компоненты включают в себя:
Стояки охлажденной воды большой производительности
Прецизионные распределительные коллекторы охлаждения
Трубопроводы рекуперации тепла и экономайзера
Резервные системы аварийного охлаждения
Предварительно протестированные модули со встроенными элементами управления, датчиками и устройствами балансировки потока поставляются готовыми к установке по принципу «включай и работай», что сводит к минимуму время простоя при расширении предприятия.
На предприятиях по производству бумаги используются промышленные сборные трубы для систем технологического пара, черного щелока, белого щелока и химической регенерации. Условия высокой температуры и высокого давления требуют надежного изготовления и испытаний.
Приложения включают в себя:
Трубопроводы для варочных котлов и отбеливающих химикатов
Системы питания котлов-утилизаторов
Подготовка массы и обвязка бумагоделательной машины
Системы очистки сточных вод
Предварительное изготовление позволяет правильно монтировать трубопроводы большого диаметра в перегруженных цехах, где сварка на месте может привести к перебоям в производстве.
Солнечные тепловые электростанции, геотермальные установки и электростанции, работающие на биомассе, включают сборные системы труб для теплоносителей, систем генерации пара и охлаждения. Модульная конструкция ускоряет внедрение проектов возобновляемой энергетики.
Применение сборных стальных труб в возобновляемых источниках энергии:
Контуры теплопередачи концентрированной солнечной энергии (CSP)
Геотермальный рассол и нагнетательные трубопроводы
Паровые системы котлов на биомассе
Производство и хранение водорода
Поскольку мощности возобновляемых источников энергии расширяются во всем мире, наши услуги поддерживают быстрое изготовление и монтаж критически важной трубопроводной инфраструктуры.
Медицинским учреждениям требуются надежные сборные системы трубопроводов для медицинских газов, вакуумных систем, бытовой воды и систем отопления, вентиляции и кондиционирования. Соответствие нормам, инфекционный контроль и надежность системы способствуют внедрению сборных систем.
В состав трубопроводов медицинских учреждений входят:
Распределение медицинских газов (кислород, закись азота, медицинский воздух)
Хирургический вакуум и утилизация отработанного анестезирующего газа
Лабораторные технологические трубопроводы и кислотные отходы
Стерильная вода и системы очистки оборудования
Заводские испытания и сертификация сокращают время ввода в эксплуатацию, обеспечивая при этом безопасность пациентов и соответствие нормативным требованиям.
| Фактор | Сборные трубопроводные системы. | Традиционные сборные конструкции. |
|---|---|---|
| Время установки | на 30-50% быстрее | Базовый уровень |
| Качество сварки | Постоянный заводской контроль качества, возможен 100% контроль. | Переменные полевые условия |
| Влияние погоды | Минимальный (изготовление в помещении) | Возможны значительные задержки |
| Требования к рабочей силе | Сокращение количества сварщиков на объекте | Спрос на более квалифицированную рабочую силу |
| Затраты на проект | Общая стоимость установки на 15–25 % ниже. | Выше из-за более длительных графиков |
| Показатели безопасности | Лучше (контролируемая среда) | Повышенный риск в полевых условиях |
| Документация по качеству | Полная отслеживаемость материалов | Возможны пробелы в документации |
Производители сборных труб предлагают разнообразные варианты материалов, адаптированные к конкретным условиям эксплуатации:
ASTM A106, класс B для общего обслуживания.
API 5L X52-X80 для трубопроводов высокого давления
ASTM A333 Класс 6 для эксплуатации при низких температурах.
304/304L для общей коррозионной стойкости
316/316L для повышенной устойчивости к хлоридам
Дуплекс 2205/2507 для агрессивных сред
Хромомолибденовые марки (П5, П9, П11, П22, П91)
Высоконикелевые сплавы (Инконель, Хастеллой, Монель)
Титан для морской воды и агрессивных сред
О нашей компании : Мы поддерживаем обширные запасы материалов и можем быстро предоставить расценки на нестандартные сплавы для всех промышленных применений.
Ведущие производители сборных труб реализуют строгие программы контроля качества:
Проверка материалов : испытания PMI, сертификация заводов и химический анализ.
Контроль размеров : лазерное сканирование и координатно-измерительные машины.
Качество сварного шва : проверка RT, UT, MT, PT в соответствии с применимыми нормами.
Испытание под давлением : гидростатические или пневматические испытания перед отправкой.
Подготовка поверхности : пескоструйная очистка, нанесение покрытия и покраска в соответствии со спецификациями.
Документация : Полная отслеживаемость материалов и записи сварных швов.
Процессы, контролируемые на заводе, неизменно превосходят производство на месте по показателям качества, при этом уровень дефектов обычно на 60–70 % ниже, чем у альтернатив, изготовленных вручную.
Для успешной установки сборного трубного модуля необходимо:
Предварительное планирование установки
3D лазерное сканирование существующих условий
Подробные планы такелажа и подъема
Последовательность координации с другими профессиями
Доставка материалов и складская логистика
Процедуры установки на месте
Временная поддержка во время позиционирования
Точное выравнивание с использованием оптических инструментов
Окончательная приварка соединений катушки
Проверка давления и промывка после установки.
Проверка качества
Визуальный осмотр всех соединений
Неразрушающий контроль сварных швов
Проверка чистоты системы
Эксплуатационные испытания и ввод в эксплуатацию
Модульный подход к сборным трубам сокращает рабочее время на 40-60% по сравнению с традиционными методами, одновременно улучшая показатели безопасности за счет сокращения огневых работ и увеличения объема работ.
Индустрия сборных трубных систем продолжает развиваться благодаря технологическим достижениям:
Цифровое производство : расширенное сканирование, интеграция BIM и автоматическая сварка повышают точность и производительность.
Модульная стандартизация : отраслевые консорциумы разрабатывают стандартизированные сборные трубные модули для общего применения, что снижает затраты на проектирование.
Усовершенствованные материалы . Композитные материалы, коррозионностойкие сплавы и интеллектуальные трубопроводы со встроенными датчиками расширяют возможности применения.
Фокус на устойчивое развитие : сборное производство сокращает строительные отходы на 50-70% и сводит к минимуму воздействие на окружающую среду благодаря контролируемым производственным процессам.
Оптимизация цепочки поставок : глобальные производственные сети позволяют проектам поставлять сборные трубы по индивидуальному заказу из оптимальных мест с учетом стоимости, графика и технических возможностей.
| Компонент затрат. | Влияние заводского изготовления. |
|---|---|
| Затраты на рабочую силу | Сокращение общего количества человеко-часов на 25-40%. |
| Продолжительность расписания | Сроки строительства сокращаются на 30–50 % |
| Доработка/Дефекты | Сокращение затрат на ремонт сварных швов на 60-70%. |
| Накладные расходы на сайт | Снижено из-за сжатых графиков |
| Затраты на безопасность | Снижение количества происшествий и страховых взносов |
| Гарантия качества | Снижение затрат на проверки и испытания. |
| Общая стоимость проекта | 15-25% общей экономии затрат на установку |
Хотя сборные стальные трубы могут иметь более высокие первоначальные затраты на материалы, общая экономика проекта неизменно благоприятствует сборному производству для проектов среднего и крупного масштаба.
Сборные трубы стали незаменимыми в 15 основных отраслях промышленности, от нефти и газа до объектов здравоохранения. Сочетание превосходного контроля качества, ускоренных графиков, повышенной безопасности и снижения затрат делает сборные трубопроводные системы предпочтительным решением для современного промышленного строительства.
Как надежный производитель сборных труб , мы продемонстрировали, как модульная технология сборных труб меняет реализацию проектов в различных сферах применения. Нужны ли вам промышленные сборные трубы для нефтехимического комплекса или изготовленные по индивидуальному заказу сборные трубы для специализированного фармацевтического предприятия, понимание этих областей применения помогает оптимизировать результаты проекта.
Будущее промышленного строительства все больше зависит от заводских решений, которые обеспечивают стабильное качество, одновременно решая проблему нехватки квалифицированной рабочей силы и жестких графиков реализации проектов. Используя технологию сборных трубных модулей , владельцы проектов достигают лучших результатов с меньшими рисками и повышенной устойчивостью.
В1: Каково типичное время выполнения сборных трубопроводных систем?
Сроки выполнения зависят от сложности и объема, но обычно составляют от 4 до 12 недель для стандартных сборных трубных модулей. Сложные сборные сборки труб по индивидуальному заказу из экзотических материалов могут потребовать 12-16 недель. Раннее взаимодействие с производителями позволяет составить точный график.
Вопрос 2: Можно ли использовать сборные трубы как для надземных, так и для подземных работ?
Да, сборные системы стальных труб подходят для обоих случаев. Подземные установки требуют соответствующих покрытий, катодной защиты и зачастую изоляции, наносимой на заводе. Надземные системы включают встроенные опоры и могут выдерживать тепловое расширение.
Вопрос 3: Как сборные трубопроводные системы выдерживают тепловое расширение?
Модульные сборные сборки труб включают компенсационные петли, изгибы и гибкие соединения, спроектированные во время проектирования. Термический анализ обеспечивает достаточную гибкость при сохранении целостности опоры. Заводское изготовление позволяет точно позиционировать расширительные элементы.
Вопрос 4: Какие сертификаты качества следует ожидать от производителей сборных труб?
Авторитетные производители сборных труб имеют сертификат ISO 9001, кодовые штампы ASME (U, S, PP), сертификаты сварки AWS и отраслевую квалификацию (API, PED, CRN). Каждая поставка должна сопровождаться полной отслеживаемостью материалов и документацией по сварке.
Вопрос 5: Как сборные конструкции влияют на график реализации проекта по сравнению со строительством на местах?
Сборные трубопроводные системы обычно сокращают продолжительность монтажа на 30–50 % за счет одновременного изготовления и подготовки площадки. Задержки из-за погодных условий исключены, а сокращение потребности в рабочей силе на местах сводит к минимуму конфликты в расписании. В сложных проектах часто используются графики сжатия в течение 6–12 месяцев с использованием промышленных сборных трубных модулей.
