Вы уверены, что в вашем теплообменнике используется лучшая трубопроводная арматура? Фитинги для теплообменных аппаратов, приваренные встык, отличаются непревзойденной прочностью и надежностью.
Эти фитинги создают бесшовные, герметичные соединения, необходимые для работы теплообменника. Они превосходят резьбовые и раструбные фитинги.
В этом посте вы узнаете о типах, материалах и преимуществах фитингов для теплообменников, приваренных встык.
Фитинги под приварку встык являются важными компонентами трубопроводных систем теплообменников. Они помогают управлять потоком жидкости, соединять трубы и обеспечивать точки доступа для обслуживания или установки оборудования. Вот подробный обзор наиболее распространенных типов:

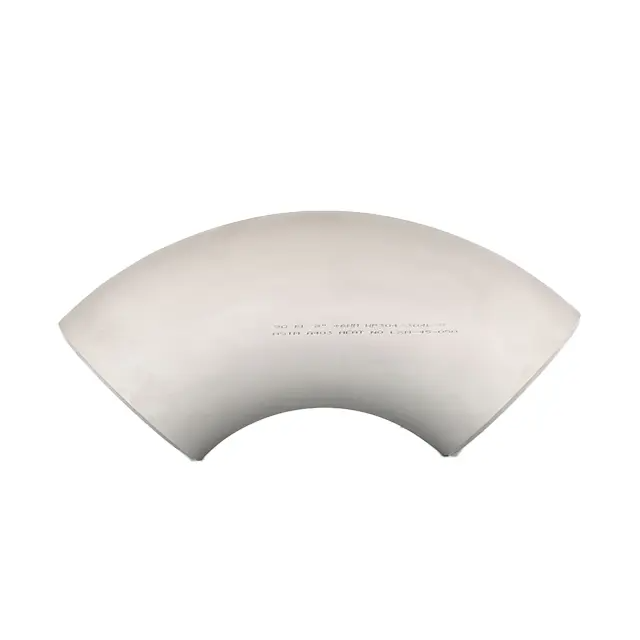

Колено изменяет направление жидкости в трубопроводе. Они бывают в основном двух типов:
Отводы с длинным радиусом (LR): Радиус кривизны в 1,5 раза превышает диаметр трубы. Колено LR обеспечивают более плавный поток с меньшим перепадом давления и турбулентностью, что делает их идеальными для теплообменников, где важна динамика жидкости.
Отводы с коротким радиусом (SR): Радиус равен диаметру трубы. Колено SR экономят место, но создают большую турбулентность и потерю давления. Используйте их, когда пространство ограничено и нарушение потока допустимо.
Отводы доступны с углами 45°, 90° и 180°. Например, колено LR 90° и диаметром 4 дюйма часто используется в трубопроводах теплообменников.
Тройники допускают разветвление трубопровода или подключение вспомогательного оборудования.
Равные тройники: все три конца имеют одинаковый диаметр. Они используются, когда размер ответвления соответствует размеру основной трубы.
Редукционные тройники: Выходное отверстие имеет меньший диаметр, чем напорная труба. Используйте их, когда патрубок или оборудование имеют меньший размер.
Оба типа привариваются к основному трубопроводу и обеспечивают прочное герметичное соединение.
Переходники постепенно изменяют размер трубы, чтобы контролировать скорость потока и давление.
Концентрические переходники: центральные линии большого и маленького концов совпадают. Они подходят для вертикальных трубопроводов или там, где необходим симметричный поток.
Эксцентриковые переходники: осевые линии смещены, обычно плоской стороной вниз. Это предотвращает образование воздушных карманов в горизонтальных трубопроводах, что крайне важно в теплообменниках для поддержания эффективного потока жидкости.

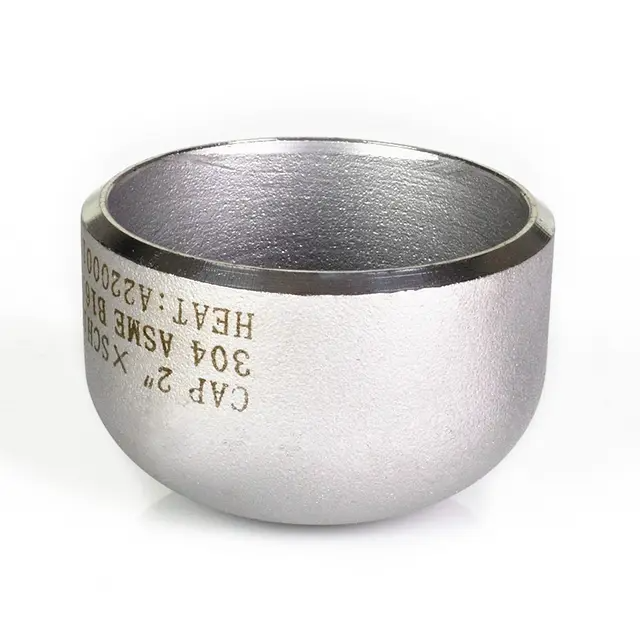

Колпачки: используются для закрытия конца трубы или фитинга. Они обеспечивают чистое сварное уплотнение.
Крестовины: обеспечивают четырехсторонние соединения, что полезно при сложных схемах трубопроводов.
Выходы (Олеты): Отводные соединения для подключения труб или инструментов меньшего размера. Они бывают разных типов, например, сварные доски и розетки.
Эти фитинги повышают гибкость системы и расширяют доступ для обслуживания или контрольно-измерительных приборов.
Фитинги под приварку встык в теплообменниках должны соответствовать строгим требованиям к материалам, чтобы обеспечить безопасность, долговечность и производительность в различных условиях эксплуатации. Выбор подходящего материала зависит от типа жидкости, температуры, давления и факторов окружающей среды.
Материал | Основные характеристики | Общие оценки | Типичные применения |
|---|---|---|---|
Нержавеющая сталь | Прочный и очень устойчивый к коррозии | 304, 316; АСТМ А403 ВП304/ВП316 | Коррозионные жидкости, пищевая промышленность и гигиенические системы |
Углеродистая сталь | Мощный, доступный и широко доступный | ASTM A234 WPB | Применения при умеренной температуре и давлении |
Легированная сталь | Выдерживает высокие температуры, давление и окисление. | ASTM A234 WP1, WP5, WP9, WP11, WP22, WP91 | Электростанции, нефтеперерабатывающие заводы и сервис тяжелых теплообменников |
Толщина стенки фитинга обычно соответствует схеме подключаемых трубопроводов. Типы 10, 40 и 80 являются распространенными, но правильная толщина зависит от расчетного давления, температуры, допуска на коррозию и применимых норм.
Стандартный | Объем | Цель |
|---|---|---|
АСТМ А403 | Фитинги из нержавеющей стали для стыковой сварки | Определяет марки материалов и механические свойства. |
АСТМ А234 | Фитинги для стыковой сварки из углеродистой и легированной стали | Устанавливает требования к химической, механической и термической обработке. |
АСМЭ Б16.9 | Фитинги заводского изготовления под сварку встык. | Определение размеров, допусков и геометрии фитинга. |
МСС СП-75 | Высокопрочные фитинги для стыковой сварки | Закрывает фитинги для трубопроводов высокого давления. |
Выбор правильного материала, марки, сортамента и стандарта помогает обеспечить совместимость, прочность и надежность обслуживания.
Выбор материала во многом зависит от условий эксплуатации:
Температура: Нержавеющая сталь выдерживает умеренные и высокие температуры и устойчива к образованию накипи. Легированные стали выдерживают очень высокие температуры (до 1100°F и более) без потери прочности.
Давление: Фитинги из углеродистой стали в обычных условиях выдерживают давление примерно до 3000 фунтов на квадратный дюйм. Легированные стали охватывают более высокие классы давления, иногда до 9000 фунтов на квадратный дюйм.
Коррозия: нержавеющая сталь и некоторые легированные стали сопротивляются коррозии лучше, чем углеродистая сталь, что имеет решающее значение для агрессивных жидкостей.
Стоимость: углеродистая сталь более экономична, но может потребовать защитных покрытий или обработки.
Выбор правильной марки и толщины материала обеспечивает безопасность, долговечность и эффективную работу теплообменника.
Фитинги под стыковую сварку бывают разных размеров и толщины, соответствующие трубным системам теплообменников. Понимание стандартов размеров помогает обеспечить правильную посадку и производительность.
Размер фитингов для стыковой сварки зависит от номинального размера трубы (NPS). NPS — это стандарт, который примерно соответствует внутреннему диаметру трубы. Обычные значения NPS варьируются от 1/2 дюйма до 72 дюймов, охватывая трубопроводы от малых до очень больших.
Толщина фитингов определяется спецификациями труб. Номера в таблице (например, 10, 40, 80, 160) указывают толщину стенки. Нижние сортаменты имеют более тонкие стенки и подходят для применений с более низким давлением. Более высокие сортаменты имеют более толстые стенки для работы при высоком давлении или высокой температуре.
Например:
Таблица 10: Тонкостенные, часто используются в фитингах из нержавеющей стали для более легких применений.
Класс 40: Стандартная толщина, обычная для труб из углеродистой стали.
График 80: Более толстые стенки для более высокого давления или механической прочности.
График 160: Очень толстые стены для экстремальных условий.
Выбор правильного графика гарантирует, что фитинг сможет безопасно выдерживать рабочее давление и температуру.
Фитинги для стыковой сварки соответствуют отраслевым стандартам по размерам, что гарантирует взаимозаменяемость и качество.
ANSI B16.9: определяет размеры, допуски и маркировку заводских фитингов для стыковой сварки. В него входят колена, тройники, переходники и колпачки.
ANSI B36.10: определяет размеры сварных и бесшовных труб из кованой стали, в основном из углеродистой стали.
ANSI B36.19: Охватывает размеры труб из нержавеющей стали.
Эти стандарты гарантируют, что фитинги соответствуют трубам по размеру и форме, что позволяет обеспечить правильную сварку и установку.
Толщина влияет на прочность и вес. Фитинги под приварку встык изготавливаются в соответствии с толщиной труб, в том числе:
График 10 и 10S: Легкие стены, используемые при низком давлении или в коррозионностойких системах.
Типы 40 и 40S: наиболее распространены для трубопроводов общего назначения.
Типы 80 и 80S: Более толстая стенка для более высокого давления или механического напряжения.
Schedule 160 (XS): сверхпрочный, используется в критических системах высокого давления.
Суффикс «S» указывает на сортаменты труб из нержавеющей стали, толщина стенок которых часто немного отличается от толщины стенок из углеродистой стали.
Выбор правильной толщины зависит от рабочего давления, температуры и свойств жидкости. Использование фитинга тоньше трубы может привести к появлению слабых мест, что может привести к утечкам или поломке.
Для производства надежных фитингов, приваренных встык, требуется нечто большее, чем просто обработка стали. Каждый фитинг движется в контролируемой последовательности:
Подготовка материала → Горячая штамповка → Термическая обработка → Торцевая фаска → Окончательный контроль
Этот процесс придает коленям, тройникам, переходникам и крышкам прочность, размеры и готовые к сварке концы, необходимые для систем теплообменников.
Производство начинается с отбора секций труб, листов или стальных заготовок. Материал разрезается по размеру и нагревается до тех пор, пока его нельзя будет сформировать без чрезмерного растрескивания или деформации.
Резка → Нагрев → Формовка → Коррекция размеров
Отводы обычно изготавливаются путем горячей гибки или штамповки. Тройникам и переходникам можно придать форму методами прессования, экструзии или ковки. Точная методика зависит от типа фитинга, марки материала, толщины стенки и необходимых размеров.
Контролируемая формовка также помогает поддерживать постоянную толщину стенок и улучшает структуру материала. Это важно, поскольку фитинги теплообменника могут подвергаться перепадам давления, вибрации и повторяющимся термическим циклам.
Формовка может создать остаточное напряжение и изменить механические свойства стали. Поэтому термическая обработка выбирается в соответствии со спецификациями материала и методом производства.
Нормализация улучшает зернистую структуру и повышает ударную вязкость.
Закалка и отпуск обеспечивают баланс прочности, твердости и пластичности.
Обработка для снятия напряжений снижает внутреннее напряжение, возникающее в результате формовки или механической обработки.
Общая последовательность такова:
Формованный фитинг → Контролируемый нагрев → Период выдержки → Заданное охлаждение
Правильный контроль температуры помогает фитингу сохранять свою форму и механические характеристики во время сварки и обслуживания.
После термообработки и контроля размеров концы фитингов подвергаются сварке. Скошенные концы создают пространство для металла сварного шва и помогают добиться правильного провара шва.
Конечная обработка → Проверка фаски → Проверка соосности → Подготовка к сварке
Подготовка торца может соответствовать ASME B16.25 или другому применимому проектному стандарту. Угол скоса, торцевая поверхность и другие размеры зависят от толщины стенки, конструкции соединения и процедуры сварки. Монтажник также должен подтвердить требуемый корневой зазор согласно утвержденной спецификации процедуры сварки.
Перед отправкой производители должны проверить геометрию фаски фитинга, толщину стенок, размеры, состояние поверхности и идентификацию материала. Тщательный контроль на каждом этапе обеспечивает точность сборки, надежность сварных швов и надежную работу теплообменника.
Фитинги под приварку встык имеют ряд преимуществ в трубопроводных системах теплообменников. Их конструкция и производство обеспечивают прочные, надежные и экономичные соединения, которые помогают поддерживать целостность и эффективность системы.
Основным преимуществом фитингов, приваренных встык, является прочное соединение, которое они образуют. Сварка соединяет фитинг и концы труб в сплошную металлическую конструкцию. Это создает соединение, столь же прочное, как и сама труба. В отличие от фитингов с резьбой или раструбной сваркой, стыковые сварные швы выдерживают высокое давление, температуру и механические нагрузки, не ослабляя и не протекая.
Поскольку сварной шов полностью проникает через стенку трубы, он устраняет слабые места. Эта прочность имеет решающее значение в теплообменниках, где часто происходят температурные циклы и изменения давления. Правильные методы сварки и скошенные концы обеспечивают ровные и бездефектные соединения.
Фитинги для стыковой сварки точно соответствуют сортаменту и размерам труб. Такое выравнивание создает гладкую внутреннюю поверхность с минимальным нарушением потока. Например, колена с длинным радиусом уменьшают перепады давления и турбулентность по сравнению с коленами с коротким радиусом или резьбовыми фитингами.
Бесшовный поток повышает эффективность теплообменника за счет поддержания постоянной скорости жидкости и снижения риска эрозии или вибрации. Плавные переходы также снижают затраты на электроэнергию за счет минимизации мощности накачки.
Фитинги для стыковой сварки часто обходятся дешевле в течение всего срока службы системы, несмотря на более высокие первоначальные сварочные работы. Они требуют меньшего количества операций по техническому обслуживанию, поскольку сварные соединения не ослабляются и не подвергаются коррозии так легко, как резьбовые соединения.
Кроме того, фитинги для стыковой сварки доступны в больших размерах, чем фитинги для раструбной сварки, что обеспечивает гибкость для более крупных систем теплообменников. Доступность тонкостенных вариантов, таких как Schedule 10 из нержавеющей стали, снижает затраты на материалы без ущерба для производительности.
Фитинги под приварку встык бывают различных радиусов и толщины в зависимости от схемы расположения трубопроводов и условий эксплуатации. Вы можете выбрать колена с длинным радиусом для плавных поворотов потока или колена с коротким радиусом в условиях ограниченного пространства.
Сортаменты варьируются от тонкого Schedule 10 до толстого Schedule 160, что позволяет адаптироваться к требованиям давления и температуры. Такая гибкость помогает оптимизировать конструкцию системы с точки зрения производительности и бюджета.
Фитинги под приварку встык играют решающую роль в трубопроводных системах теплообменников. Они помогают управлять потоком жидкости, соединять различные компоненты и обеспечивать необходимые точки доступа. Вот как они функционируют в этих системах:
Одной из основных функций фитингов, приваренных встык, является изменение направления потока жидкости. Колено, например, с длинным и коротким радиусом, плавно или резко перенаправляет жидкость в зависимости от пространства и требований к потоку. Например, колено с длинным радиусом 90° мягко поворачивает жидкость, сводя к минимуму потери давления и турбулентность.
Тройники позволяют трубопроводу разветвляться, направляя жидкость в разные части системы или вспомогательное оборудование. Равномерные тройники равномерно распределяют поток, а уменьшенные тройники соединяют трубы разных размеров, эффективно управляя объемом потока.
Переходники, как концентрические, так и эксцентрические, постепенно регулируют размеры труб. Это контролирует скорость и давление потока, помогая поддерживать баланс системы. Эксцентриковые переходники предотвращают образование воздушных карманов в горизонтальных трубах за счет смещения осевых линий труб, что жизненно важно для эффективности теплообменника.
Фитинги под приварку встык обеспечивают надежное соединение труб и компонентов теплообменника. Они позволяют легко интегрировать клапаны, насосы и контрольно-измерительные приборы, предлагая стандартизированные точки подключения.
Например, выпускные отверстия (например, приварные втулки) позволяют прикреплять к основным трубопроводам трубы или инструменты меньшего размера. Крестовины соединяют четыре трубы, что полезно в сложных трубопроводных сетях. Колпачки герметизируют концы труб во время технического обслуживания или модификаций системы.
Эти фитинги обеспечивают герметичные, герметичные соединения, способные выдерживать высокое давление и температуру, что важно для надежности теплообменника.
Фитинги под приварку встык также создают точки доступа для осмотра, очистки или отбора проб. Ответвления, образованные тройниками или розетками, служат отводами для подключения приборов или вспомогательных линий.
Такая доступность позволяет операторам контролировать состояние жидкости или выполнять техническое обслуживание, не нарушая работу всей системы. Это повышает эксплуатационную гибкость и сокращает время простоев.
Совет: Используйте эксцентриковые переходники в горизонтальных трубопроводах, чтобы предотвратить образование воздушных карманов и обеспечить эффективный поток жидкости и производительность теплообменника.
Правильное обслуживание и проверка фитингов, приваренных встык, обеспечивают долговечность и безопасность трубопроводных систем теплообменников. Эти фитинги подвергаются воздействию высокого давления, перепадов температур и агрессивных жидкостей, поэтому регулярные проверки помогают предотвратить сбои и дорогостоящие простои.
Проверка сварных швов имеет решающее значение для раннего обнаружения трещин, пористости или неполного провара. Общие методы включают в себя:
Визуальный осмотр: Самый простой метод. Инспекторы ищут поверхностные дефекты, такие как трещины, подрезы или брызги сварного шва. Для этого требуется хорошее освещение и обученный персонал.
Радиографический контроль (RT): использует рентгеновские лучи или гамма-лучи, чтобы увидеть внутреннюю часть сварного шва. Он выявляет внутренние дефекты, такие как пустоты или включения, невидимые глазу.
Ультразвуковой контроль (UT): пропускает высокочастотные звуковые волны через сварной шов. Отражения указывают на дефекты. UT отличается высокой точностью и может быть выполнен на месте.
Магнитопорошковый тест (MT): применяет магнитные поля для обнаружения поверхностных и приповерхностных трещин в ферромагнитных материалах.
Капиллярный контроль (PT): краситель наносится на поверхность сварного шва и просачивается в трещины, делая их видимыми в ультрафиолетовом свете.
Каждый метод подходит для различных ситуаций в зависимости от материала фитинга, доступности и типа дефекта.
Регулярное техническое обслуживание помогает избежать непредвиденных сбоев. Ключевые советы включают в себя:
Регулярная очистка: Удалите грязь, окалину или отложения, которые могут вызвать коррозию или затруднить осмотр.
Надлежащая поддержка: убедитесь, что фитинги и трубы хорошо закреплены, чтобы предотвратить чрезмерную нагрузку и деформацию.
Ремонт сварных швов: своевременно устраняйте мелкие дефекты сварных швов, чтобы предотвратить распространение трещин.
Смазка: Для фитингов, соединенных с движущимися частями или клапанами, необходимо поддерживать смазку для уменьшения износа.
Следите за условиями эксплуатации: избегайте скачков давления или температурных скачков, превышающих расчетные пределы.
Документация. Ведите подробные записи технического обслуживания и проверок для анализа тенденций и соблюдения нормативных требований.
Коррозия представляет собой серьезную угрозу для стыковых сварных фитингов, особенно в теплообменниках, работающих с агрессивными жидкостями. Стратегии борьбы с коррозией включают:
Выбор материала: используйте коррозионностойкие сплавы, такие как нержавеющая сталь, или соответствующие покрытия для фитингов из углеродистой стали.
Защитные покрытия: нанесите краску, эпоксидную смолу или оцинковку на открытые фитинги.
Катодная защита: в некоторых установках используйте расходуемые аноды или системы с подаваемым током.
Проверка на коррозию: используйте ультразвуковые измерения толщины для обнаружения утончения стенок.
Химическая обработка: Контролируйте химический состав жидкости для снижения коррозионного воздействия.
Контроль окружающей среды: Ограничьте воздействие влаги, солей или других коррозионных агентов.
Раннее обнаружение и уменьшение коррозии продлевают срок службы фитингов и предотвращают утечки или разрывы.
Совет. Запланируйте регулярные ультразвуковые и радиографические проверки, чтобы своевременно выявить дефекты сварных швов и сохранить надежность теплообменника.
Фитинги под стыковую сварку бывают различных типов и из различных материалов, что позволяет оптимизировать работу теплообменника. Выбор правильного фитинга и материала обеспечивает долговечность и эффективный поток жидкости. Правильная установка и техническое обслуживание предотвращают утечки и продлевают срок службы системы. Достижения в производстве повышают прочность фитингов и устойчивость к коррозии. Huashang Steel предлагает высококачественные фитинги для стыковой сварки, обеспечивающие надежность и экономичность, обеспечивающие длительную эксплуатацию теплообменников с использованием превосходных стандартов материалов и точного изготовления. Доверьтесь Huashang Steel, чтобы получить фурнитуру, которая обеспечивает ценность и производительность.
A: Фитинги для стыковой сварки для теплообменников соединяют трубы, изменяют направление потока жидкости и обеспечивают точки доступа, обеспечивая герметичность и прочность соединений в системе трубопроводов.
Ответ: Они обеспечивают более прочные бесшовные соединения, выдерживающие высокое давление и температуру, что снижает утечки и затраты на техническое обслуживание по сравнению с резьбовыми фитингами.
Ответ: Выбор материала влияет на коррозионную стойкость, устойчивость к температуре и выдержку давления, что имеет решающее значение для надежной работы теплообменника.
А: Отводы (длинного и короткого радиуса), тройники (равные и переходные), переходники (концентрические и эксцентрические), заглушки, крестовины и выпускные отверстия.
Ответ: Регулярные проверки с использованием ультразвукового или радиографического контроля, очистка, защита от коррозии и своевременный ремонт сварных швов обеспечивают долговечность и безопасность.
