Нестандартные компоненты теплообменника CO2: полное руководство по коллекторам, лепесткам, патрубкам и полукорпусным переходным тройникам

Введение

Поскольку отрасли продолжают стремиться к повышению тепловой эффективности, снижению выбросов и более компактным конструкциям оборудования, теплообменники CO2 становятся все более важными в таких приложениях, как сверхкритические энергетические системы CO2, промышленное охлаждение, улавливание углерода и современное технологическое охлаждение. В отличие от обычных теплообменников, эти системы часто работают в жестких условиях давления и температуры, требуя высокотехнологичных компонентов, выдерживающих давление, а не стандартных трубопроводных фитингов.

К наиболее важным деталям относятся коллекторы CO2, лепестки CO2, вентиляционные трубы, патрубки для технического обслуживания и полукорпусные переходные тройники . Эти компоненты образуют точки соединения между внешними трубопроводами, распределительными камерами и сердцевиной теплообменника, обеспечивая надежное распределение жидкости, структурную целостность и ремонтопригодность на протяжении всего срока службы оборудования.

В отличие от каталожных фитингов, эти компоненты обычно изготавливаются в соответствии с техническими чертежами, утвержденными заказчиком. Каждая деталь, включая размеры, расположение отверстий, геометрию фаски, допуски на обработку и подготовку к сварке, адаптирована к требованиям конкретной конструкции теплообменника. Такой подход к производству на основе чертежей обеспечивает лучшую совместимость размеров, упрощение сборки и улучшенный контроль качества для сложных промышленных проектов. В исходном проекте описаны шесть согласованных типов компонентов со стороны CO2, изготовленных из бесшовной нержавеющей стали ASTM A312 TP316 с использованием изготовления на основе чертежей и полной прослеживаемости материала.

В этом руководстве объясняются функции основных компонентов теплообменника CO2, как они работают вместе в сборке и почему изготовление по индивидуальному заказу играет важную роль в современном производстве теплообменников.

Компания Huashang Steel недавно завершила согласованную партию изготовленных на заказ компонентов из нержавеющей стали для защиты от CO2 для проекта промышленного теплообменника. В комплект поставки входили коллекторы CO2, лепестки CO2, вентиляционные трубы, патрубки для технического обслуживания, тройники-переходники на входе и тройники-переходники на выходе.

Краткий обзор проекта: шесть согласованных типов компонентов на стороне CO2, одна система материалов и отслеживания, а также изготовление промышленного теплообменника в сборе на основе чертежей.

Краткий обзор

Что такое компоненты теплообменника CO2?

Компоненты теплообменника CO2 представляют собой специально разработанные детали, работающие под давлением, которые соединяют внешний трубопровод с внутренними каналами теплообменника. Вместо того чтобы функционировать как независимые трубопроводные изделия, эти компоненты становятся неотъемлемыми частями более крупного сварного узла.

В их основные обязанности входит:

• Равномерное распределение входящего потока CO2 по теплообменнику

• Сбор обрабатываемой жидкости из нескольких каналов

• Обеспечение доступа для осмотра и обслуживания

• Поддержка дополнительных функций вентиляции

• Создание плавных переходов потока между трубами разного диаметра.

• Обеспечение точной подгонки на этапе окончательного изготовления.

Поскольку каждый теплообменник устроен по-разному, эти компоненты редко стандартизируются. Вместо этого производители производят каждую деталь по чертежам заказчика, обеспечивая совместимость с окружающим сосудом под давлением, последовательностью сварки и процессом сборки. В исходном проекте отмечается, что окончательные положения и функции определяются утвержденным заказчиком оборудованием и сварочными чертежами.

По сравнению с обычной трубопроводной арматурой, специальные компоненты CO2 требуют гораздо более жесткого контроля над:

• Геометрия

• Подготовка поверхности

• Открытие локаций

• Отслеживаемость материалов

• Сварные фаски

• Размерные допуски

Эти характеристики делают производство на основе чертежей необходимым для высокопроизводительных промышленных теплообменников.

Основные типы компонентов теплообменника CO2

1. Коллектор CO2

Коллектор CO2 служит первичной распределительной или сборной камерой внутри теплообменника. Изготовленная из толстостенной бесшовной трубы из нержавеющей стали, она обычно разделяется в продольном направлении, образуя полуоболочку с точно обработанными отверстиями и профилированными концами.

В отличие от обычных трубопроводов, коллектор CO2 предназначен для непосредственного взаимодействия с другими нестандартными компонентами, такими как лепестки, сопла или переходные узлы. Геометрия каждого проема, профиля кромки и поверхности сварки контролируется по утвержденным чертежам.

К типичным производственным особенностям относятся:

• Бесшовная конструкция из нержавеющей стали TP316.

• Продольная резка полуоболочки

• Профилированная V-образная заготовка торца

• Прецизионные соединительные отверстия

• Контролируемые сварочные кромки

• Полная отслеживаемость материалов

Эти производственные характеристики обеспечивают точную сборку и минимизируют сварочные искажения во время изготовления. В источнике особо подчеркивается продольная резка полуоболочек, V-образные концы для конкретных чертежей, обработанные отверстия, контролируемая подгонка кромок и постоянная идентификация материала.

2. Лепесток CO2

Лепесток CO2 — это сегмент специальной формы, который соединяет или закрывает секции специального коллектора.

Его название происходит от формы лепестка, полученной после разделения и профилирования трубы из нержавеющей стали. В отличие от стандартных фитингов ASME, каждый лепесток уникален для конкретного проекта.

Компонент обычно предоставляет:

• Конечный переход заголовка

• Соединение между компонентами давления

• Структурная преемственность

• Улучшенная сварочная сборка

Изготовление повторяемых лепестков требует тщательного контроля:

• Кривизна трубы

• Точность размеров

• Резка профилей

• Качество поверхности

• Подготовка кромок

Поскольку лепестки становятся частью узла, находящегося под давлением, даже небольшие отклонения в размерах могут повлиять на окончательное выравнивание. В тематическом исследовании подчеркивается, что лепестки зависят от чертежа и требуют точной компоновки, контролируемой кривизны и точного соответствия размеров прилегающим заголовкам.

3. Труба для выпуска CO2

Труба для выпуска CO2 обеспечивает специальное соединение для вентиляции или вспомогательного технологического потока.

Несмотря на относительно небольшие размеры по сравнению с коллекторами, вентиляционные трубы выполняют важные эксплуатационные функции, помогая удалять захваченный газ во время ввода в эксплуатацию, технического обслуживания или эксплуатации системы, в зависимости от конструкции оборудования.

Ключевые аспекты производства включают в себя:

• Прецизионно обработанное отверстие

• Точный внешний диаметр

• Правильный конечный угол

• Целостность стены

• Подготовка к сварке

• Точность ориентации

Каждое вентиляционное соединение должно соответствовать окружающей геометрии, чтобы обеспечить надежную сварку во время окончательной сборки. В исходном проекте они описываются как короткие обработанные бесшовные трубные соединения с гладкими отверстиями и наклонными концами для определенных на чертеже вентиляционных или вспомогательных путей потока.

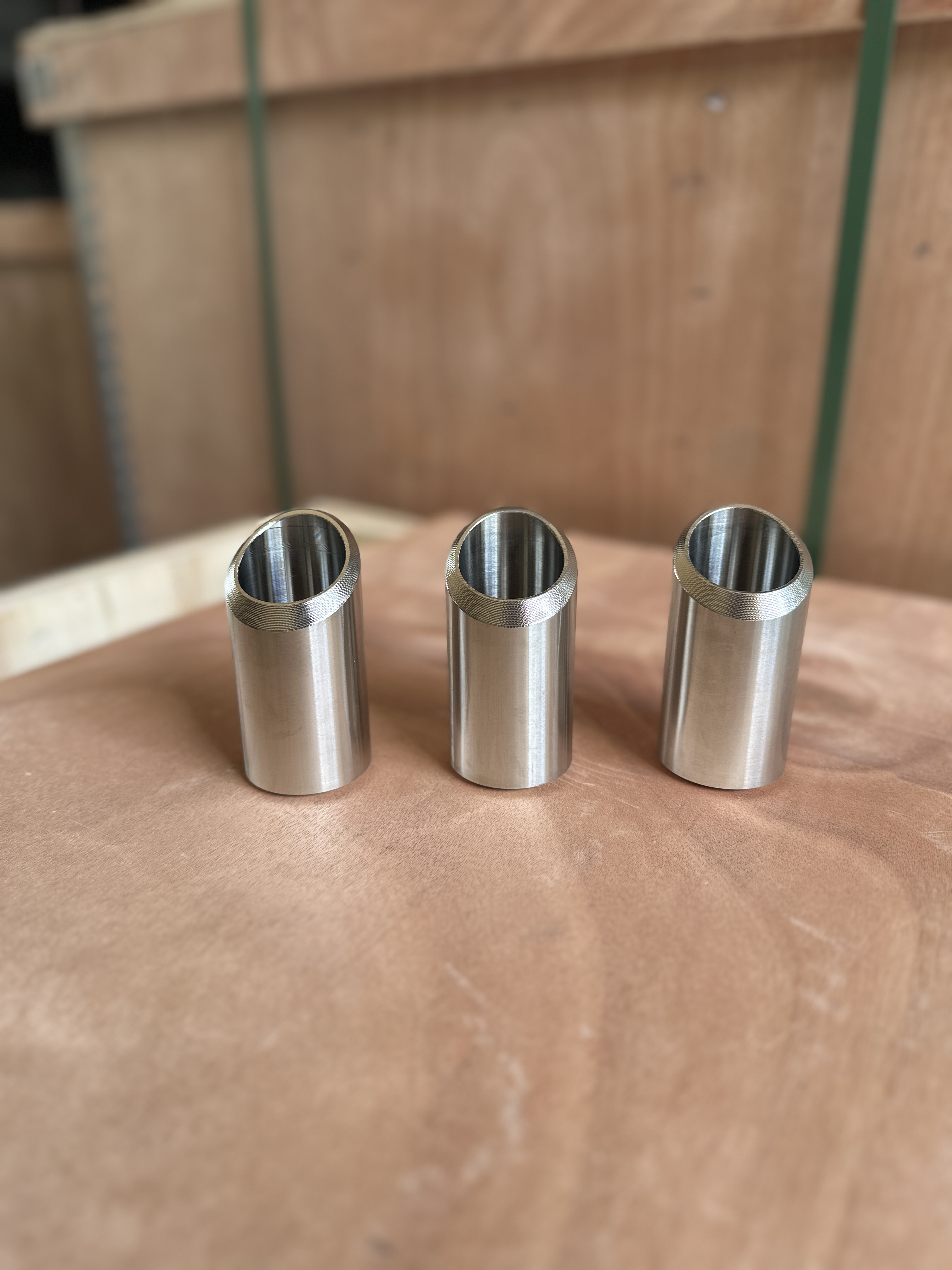

4. Сопло для обслуживания CO2

Сопла для технического обслуживания представляют собой специальные точки доступа внутри узла теплообменника.

В зависимости от требований заказчика они могут поддерживать:

• Проверка оборудования

• Установка приборов

• Доступ для обслуживания

• Слив системы

• Вспомогательные сервисные соединения

Хотя внешний вид их может напоминать стандартные форсунки, форсунки для технического обслуживания всегда изготавливаются по проектным чертежам.

Каждое сопло должно точно соответствовать окружающей геометрии, чтобы обеспечить правильную посадку во время изготовления.

Типичное производство включает в себя:

• Толстостенная бесшовная труба

• Прецизионная обработка

• Идентификация материала

• Точные профили перехода

Согласно проектной документации, одна и та же форма внешнего патрубка может выполнять разные функции в зависимости от конструкции теплообменника, поэтому следует избегать общих допущений.

5. Изготовленный на заказ тройник-переходник с полуоболочкой.

Среди всех нестандартных компонентов переходной тройник-полукорпус является одним из наиболее характерных.

В отличие от стандартных тройников-переходников, используемых при строительстве трубопроводов, этот компонент намеренно разрезается по центральной линии, чтобы создать открытую полуоболочку.

После сварки образует плавный переход между:

• Внешние технологические трубопроводы

• Заголовки распределения

• Корпуса теплообменников

• Внутренние проточные камеры

Преимущества включают в себя:

• Лучшая интеграция с изогнутыми поверхностями

• Компактная переходная конструкция

• Улучшенная непрерывность потока

• Упрощенное изготовление

• Снижение сложности сварки

Важно понимать, что эти компоненты не следует описывать как некомплектные или поврежденные фитинги. Вместо этого они представляют собой специально изготовленные компоненты, разработанные специально для нестандартных сборок теплообменников. В проекте прямо отмечается, что разъемные тройники-переходники представляют собой специально разработанные полукорпусные компоненты, предназначенные для приваривания к сопрягаемым коллекторам или поверхностям теплообменника, а не к стандартным тройникам трубопровода.

Сравнение компонентов CO2

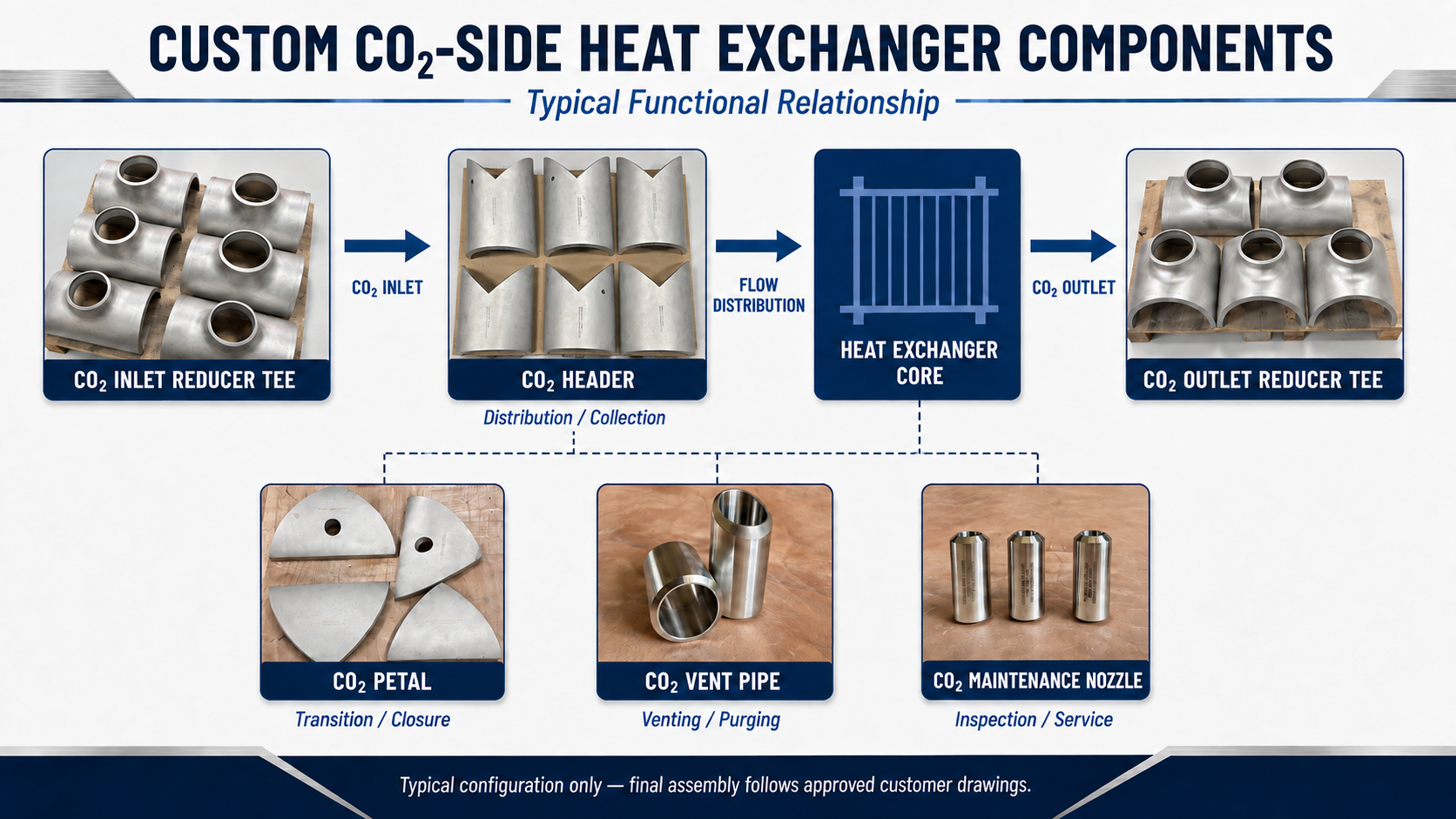

Как эти компоненты работают вместе

Хотя каждый компонент выполняет разные функции, они разрабатываются как часть скоординированной производственной системы, а не как отдельные продукты.

Типичная сборка на стороне CO2 выполняется в следующей последовательности:

Внешний трубопровод CO2 │ ▼ Входной переходной тройник с половинной оболочкой │ ▼ Переходной патрубок CO2 │ ▼ Лепесток CO2 │ ▼ Сердечник теплообменника │ ▼ Выходной патрубок CO2 │ ▼ Выходной переходной тройник с полукорпусной оболочкой │ ▼ Вспомогательные соединения внешнего технологического трубопровода ├── CO2 Вентиляционная труба └── Сопло для технического обслуживания

В этой компоновке входной тройник-переходник вводит технологический поток в область распределения, узел коллектора и лепестка соединяется с сердцевиной теплообменника, а выходной тройник-переходник собирает обратный поток. Вентиляционные трубы и патрубки для технического обслуживания обеспечивают вспомогательные соединения, определенные на чертеже. Точное направление потока, последовательность сварки и граница давления всегда соответствуют утвержденным заказчиком сборочным чертежам.

Производственный процесс

Производство индивидуальных компонентов теплообменника CO2 предполагает гораздо больше, чем просто нарезку труб на определенную длину. Каждый коллектор, лепесток, патрубок и тройник-переходник должны легко вписываться в более крупный узел подшипника давления, что требует строгого контроля геометрии, отслеживаемости материала, точности обработки и подготовки к сварке. Поскольку эти компоненты производятся по чертежам, одобренным заказчиком, соблюдение размеров имеет важное значение, чтобы избежать проблем с подгонкой во время окончательного изготовления.

Типичный производственный процесс начинается с проверки материала, чтобы убедиться, что указанная марка нержавеющей стали соответствует требованиям проекта. Бесшовные трубы из нержавеющей стали или кованые фитинги затем разрезаются на необходимые профили с помощью прецизионного обрабатывающего оборудования. Такие компоненты, как коллекторы и переходные тройники, подвергаются продольному расколу для создания полуоболочек, а лепестки формируются путем контролируемой профильной резки и придания формы.

После черновой обработки в соответствии с инженерными чертежами точно обрабатываются отверстия для ответвлений, вентиляционных труб и патрубков для технического обслуживания. Затем обрабатываются сварные фаски, подготовка кромок и переходные поверхности, чтобы обеспечить точную сборку при изготовлении сосуда под давлением.

Наконец, каждый компонент проходит проверку размеров, идентификацию материала и проверку качества перед упаковкой и отправкой.

Типичный производственный процесс

Эта производственная последовательность отражает акцент проекта на поиске бесшовных и сварных труб, резке профиля, механической обработке ответвлений, подготовке полуоболочек, снятии фасок, изготовлении нестандартных коллекторов и патрубков, а также документации по отслеживанию.

Почему нержавеющая сталь 316?

Выбор материала играет решающую роль в долгосрочной работе компонентов теплообменника CO2. Поскольку эти детали часто работают под высоким давлением и в сложных условиях эксплуатации, выбранный материал должен обеспечивать отличную коррозионную стойкость, механическую прочность и свариваемость.

По этой причине нержавеющая сталь ASTM A312 TP316 широко используется в проектах промышленных теплообменников CO2. По сравнению со стандартными марками нержавеющей стали, TP316 содержит молибден, который повышает устойчивость к точечной и щелевой коррозии в сложных технологических средах.

Помимо устойчивости к коррозии, TP316 обладает превосходными производственными характеристиками, что позволяет производителям выполнять точную механическую обработку, профильную резку и сварку, сохраняя при этом стабильность размеров.

Хотя TP316 является одним из наиболее распространенных материалов, производство на основе чертежей также позволяет клиентам выбирать альтернативные нержавеющие стали или специальные сплавы в зависимости от рабочего давления, температуры, состава жидкости и стандартов проекта.

Сравнение материалов

В исходном проекте указана бесшовная нержавеющая сталь ASTM A312 TP316 и отмечено, что окончательный выбор материала должен определяться разработчиком оборудования, а для индивидуальных проектов доступны специальные сплавы.

Проверка качества и отслеживание

Высококачественное производство имеет смысл только тогда, когда оно поддерживается комплексной системой контроля. Поскольку специальные компоненты теплообменника CO2 интегрированы в оборудование, находящееся под давлением, каждая деталь перед поставкой должна соответствовать строгим требованиям к размерам и материалам.

Проверка начинается с проверки сертификатов материалов и номеров плавок. В зависимости от спецификаций проекта также может быть выполнена положительная идентификация материала (PMI) для подтверждения состава материала.

Проверка размеров подтверждает, что каждая обработанная деталь, включая положения отверстий, толщину стенок, подготовку кромок и общую геометрию, соответствует утвержденным техническим чертежам. Также проверяются состояние поверхности, качество обработки и сварочные фаски, чтобы гарантировать правильную сборку.

Если этого требуют спецификации заказчика, перед отправкой может быть проведен неразрушающий контроль (NDT). Полная отслеживаемость поддерживается на протяжении всего производства благодаря постоянной маркировке материалов и сопроводительной документации, такой как сертификаты EN 10204 3.1.

Типичный контрольный список проверок

В проекте подробно описан этот подход к проверке, включая проверку материалов, PMI, проверку размеров, проверку толщины стенок, ориентацию проема, проверку фаски, неразрушающий контроль, где это необходимо, и окончательную маркировку.

Типичные применения

Изготовленные на заказ компоненты теплообменника CO2 широко используются в промышленных системах, где стандартная трубопроводная арматура не может удовлетворить сложные инженерные требования. Поскольку каждый компонент изготавливается по проектным чертежам, их можно интегрировать в широкий спектр теплового оборудования и систем давления.

Типичные области применения включают в себя:

Часто задаваемые вопросы

Вопрос 1. Что такое заголовок CO2?

Коллектор CO2 — это изготовленный по индивидуальному заказу компонент распределения или сбора, который направляет поток CO2 между внешними трубопроводами и сердцевиной теплообменника. В отличие от стандартной трубопроводной арматуры, она изготавливается по инженерным чертежам и монтируется в сварной узел.

В2. Почему тройники-переходники разрезаются на конструкции-полукорпуса?

Переходные тройники-полукорпуса намеренно разделены, чтобы их можно было приваривать непосредственно к коллекторам, обечайкам или переходным секциям. Это изготовленные на заказ компоненты, а не неполные фитинги трубопровода.

Вопрос 3. Какова цель лепестка CO2?

Лепесток CO2 — это сегмент, сформированный в соответствии с чертежом, используемый для соединения, перехода или закрытия секций пользовательского узла коллектора. Его геометрия варьируется в зависимости от конструкции оборудования.

Вопрос 4. Могут ли эти компоненты быть изготовлены по чертежам заказчика?

Да. Профессиональные производители могут производить коллекторы, лепестки, патрубки, коллекторы и полукорпусные фитинги на основе чертежей заказчика, включая нестандартные материалы, допуски, профили и требования контроля.
