Специальный водосборник, водяной лепесток и сопла для промышленных теплообменников

Введение

В современных промышленных теплообменниках используются прецизионные компоненты, обеспечивающие эффективное распределение жидкости, надежную структурную целостность и долгосрочную эксплуатацию. Хотя теплообменник сам по себе является ядром системы, его производительность во многом зависит от качества и совместимости компонентов водяной стороны, встроенных в узел.

Среди этих важнейших компонентов - лепестковая форсунка , для подачи воды , и форсунка для поддержания воды . Хотя каждый из них служит разным целям, они спроектированы так, чтобы функционировать вместе как целостная система. Каждый компонент изготавливается по утвержденным чертежам заказчика, что обеспечивает точность размеров, правильное соответствие интерфейсов и надежную сборку во время изготовления. В поставленный проект вошли все четыре компонента, изготовленные из нержавеющей стали ASTM A312 TP316L по чертежам, утвержденным заказчиком.

В отличие от стандартной трубопроводной арматуры, эти компоненты со стороны воды изготавливаются по индивидуальному заказу. Их геометрия, отверстия, подготовка к сварке и профили сопряжения определяются общей конструкцией теплообменника, а не стандартными отраслевыми размерами. Такой подход к производству на основе чертежей позволяет инженерам оптимизировать пути потока, упростить изготовление и повысить общую надежность готового оборудования.

Компания Huashang Steel недавно завершила изготовление еще одного комплекта индивидуальных компонентов со стороны воды для постоянного заказчика теплообменников. В поставку входили водосборник, водяной лепесток, водяное сопло и сопло для поддержания воды , все они изготовлены из нержавеющей стали ASTM A312 TP316L в соответствии с утвержденными чертежами заказчика.

В этом руководстве объясняются функции каждого основного компонента, как они работают вместе в сборке теплообменника и почему интегрированное производство важно для индивидуальных промышленных проектов.

Краткий обзор

Что такое компоненты водяного теплообменника?

Компоненты со стороны воды образуют систему подключения и распределения внутри теплообменника. Вместо того, чтобы работать независимо, эти готовые детали работают вместе, транспортируя воду через теплообменник, подключая внешние трубопроводы и обеспечивая точки доступа, необходимые для технического обслуживания и ремонта.

Каждый компонент выполняет определенную задачу в рамках общей сборки:

• Водосборник распределяет или собирает поток воды.

• Water Petal создает фигурный переход вокруг геометрии заголовка.

• Водяное сопло соединяет теплообменник с внешним трубопроводом.

• Форсунка для обслуживания воды обеспечивает дополнительное сервисное соединение, определяемое конструкцией оборудования.

Поскольку каждый теплообменник имеет уникальные требования к конструкции, эти компоненты производятся по утвержденным техническим чертежам, а не по стандартным каталогам. Размеры, толщина стенок, фаски, расположение отверстий и детали соединений контролируются спецификациями проекта.

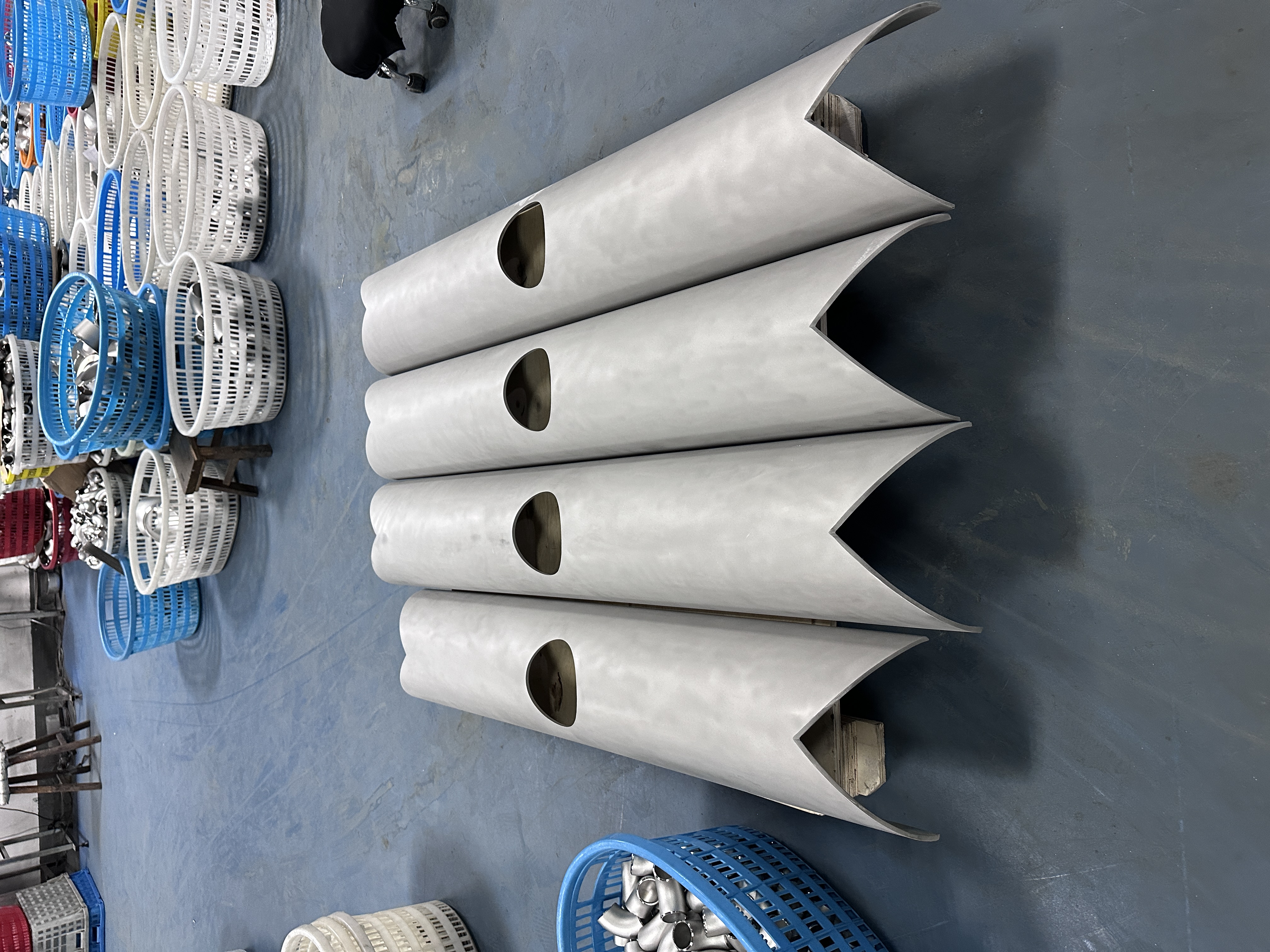

Что такое водозаборник?

Водосборник является основным компонентом сбора или распределения воды на стороне теплообменника. В зависимости от конфигурации системы он принимает поступающую воду, направляет поток во внутренние каналы теплообменника и собирает возвращающуюся жидкость перед сливом.

В отличие от стандартных секций труб, специальный водосборник включает в себя технологические особенности, специально разработанные для окружающей сборки. Они могут включать в себя:

• Точно расположенные отверстия для ответвлений

• Фасонные торцевые профили

• Продольные разрезы для интеграции сборки

• Контурные интерфейсы для лепестков и сопел

• Подготовка к сварке с контролем вытяжки

Эти функции не являются декоративными — это функциональные элементы дизайна, которые обеспечивают правильную интеграцию заголовка со смежными компонентами. Их положение, ориентация и размеры строго контролируются утвержденным сборочным чертежом для обеспечения правильного выравнивания и надежной сварки во время изготовления.

Ключевые характеристики водозаборника

Что такое водный лепесток?

Водяной лепесток — это изогнутый компонент, созданный на основе чертежей, который соответствует геометрии коллектора теплообменника или прилегающей секции. В зависимости от сборки он может выполнять функции фигурного перехода, локального замыкания или соединительного интерфейса.

Хотя термин «Водный лепесток» обычно используется в проектах теплообменников, обычно он считается названием компонента, специфичного для проекта, а не стандартным обозначением фитинга ASME . Его геометрию и функцию всегда следует подтверждать с помощью утвержденных сборочных чертежей.

Изготовление Водяного Лепестка требует тщательного контроля нескольких факторов:

• Точность кривизны

• Краевой профиль

• Сопряжение подходит

• Открытие конфигурации

• Ориентация компонентов

Даже небольшие отклонения в этих областях могут привести к неравномерности сварных зазоров, увеличению времени сборки или деформации при изготовлении. По этой причине производители должны проверять Water Petal как часть всей системы компонентов, а не как изолированную часть. Если для сопла предусмотрено подготовленное отверстие, водяной лепесток, водяной коллектор и водяное сопло следует проверять вместе во время утверждения чертежа и планирования производства.

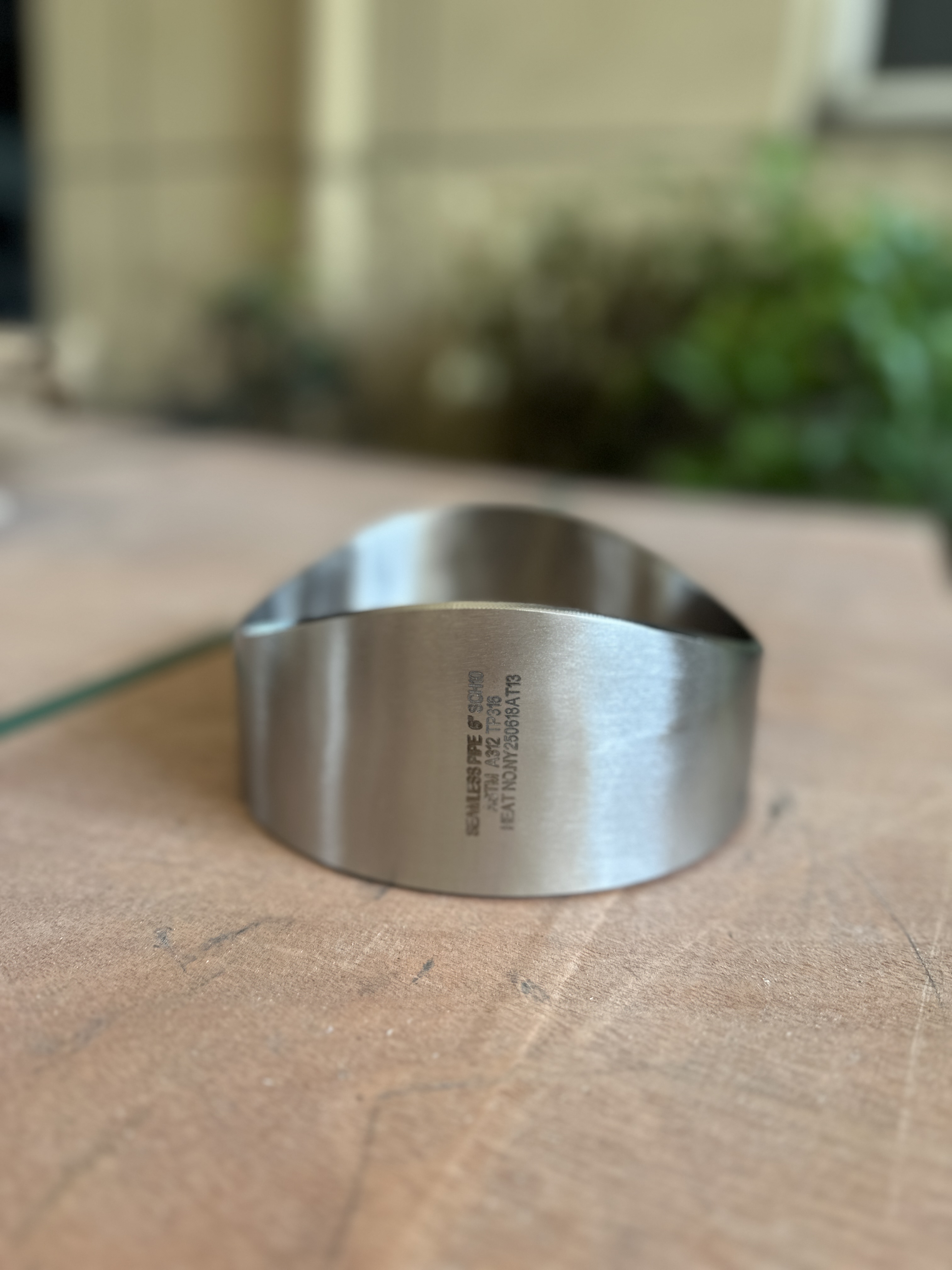

Что такое водяная насадка?

Водяное сопло образует основное соединение между водяной камерой теплообменника или коллектором и внешней системой трубопроводов. Его размеры, ориентация и торцевая конфигурация выбираются по заданию разработчика оборудования.

Чтобы обеспечить точную установку, производители обычно контролируют:

• Марка материала

• Внешний диаметр

• Толщина стенки

• Длина обрезки

• Конечная прямоугольность

• Подготовка фаски

• Профиль пересечения

• Состояние поверхности

• Отслеживаемость материалов

Когда сопло установлено на изогнутом водяном лепестке или водосборнике, профиль его пересечения должен точно соответствовать сопрягаемой поверхности. Точная подготовка помогает поддерживать правильные сварочные зазоры и гарантирует, что окончательная ориентация будет соответствовать требованиям сборки.

Что такое насадка для поддержания воды?

Форсунка для поддержания воды — это вспомогательное соединение меньшего размера, встроенное в водяную систему теплообменника. Его конкретная функция зависит от конструкции оборудования и может включать осмотр, промывку, слив, вентиляцию, очистку или другие операции, связанные с техническим обслуживанием.

Поскольку эти обязанности варьируются от проекта к проекту, каждая насадка для обслуживания воды изготавливается в соответствии с утвержденными техническими чертежами. Выбор материала, толщина стенки, состояние отверстия, подготовка торца и детали сопряжения определяются проектной документацией, чтобы обеспечить совместимость со всей сборкой. Чистая механическая обработка и контролируемая подготовка сварных швов способствуют стабильной подгонке во время установки.

Сравнение компонентов

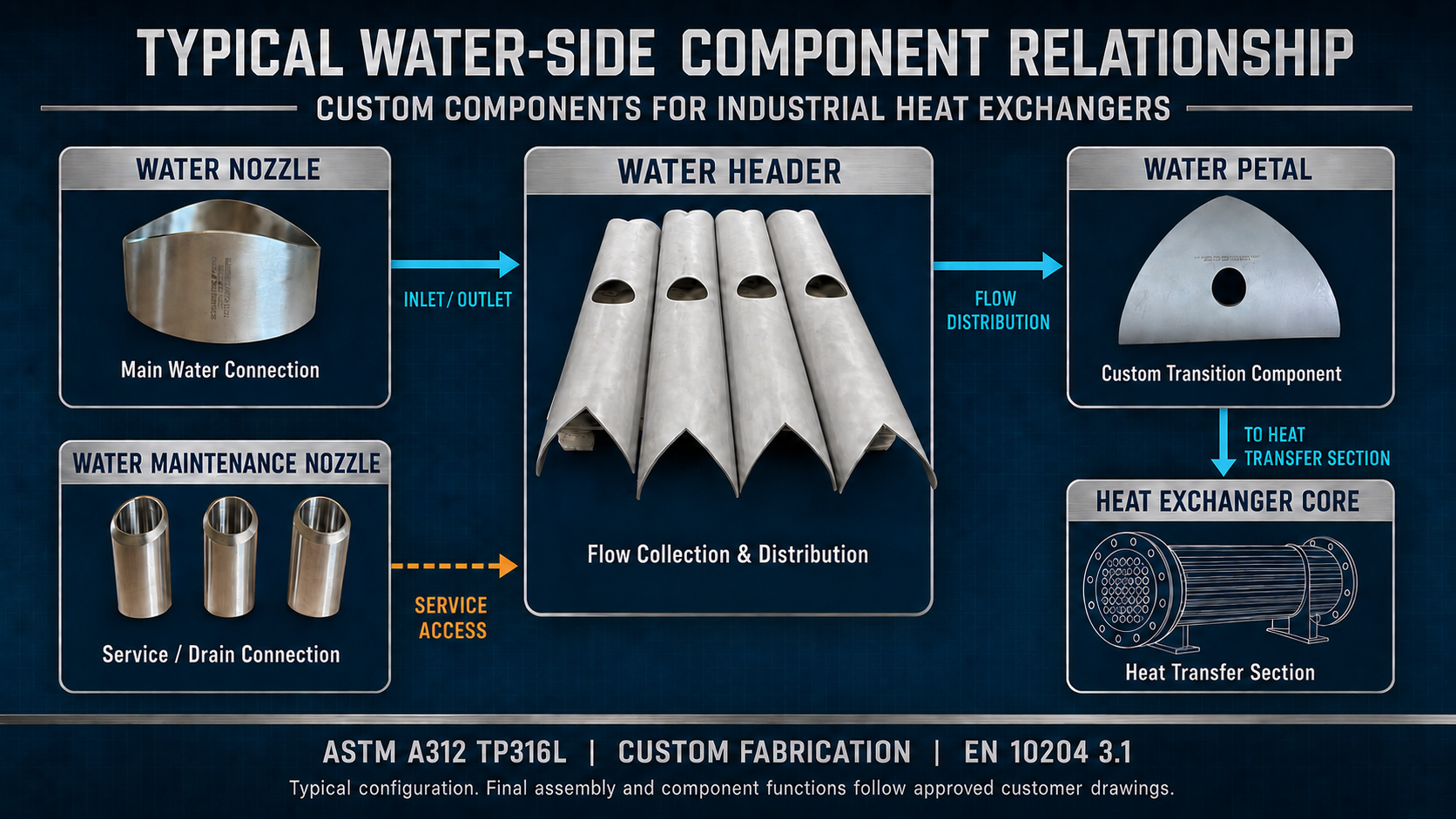

Как эти компоненты работают вместе

Хотя каждый компонент выполняет разные функции, они спроектированы так, чтобы работать как единая интегрированная производственная система, а не как отдельные детали.

Внешний водопровод │ ▼ Водяное сопло │ ▼ Водяной лепесток │ ▼ Водосборник │ ▼ Водяная камера теплообменника │ ▼ Сопло для поддержания воды

В типичном узле теплообменника водяное сопло соединяет внешний трубопровод с оборудованием, водяной лепесток образует контурный интерфейс вокруг сопла или коллектора, водосборник распределяет или собирает воду через предусмотренные каналы потока, а сопло для поддержания воды обеспечивает вспомогательное соединение, необходимое для обслуживания или ремонта. Точная конфигурация, ориентация и интерфейс каждого компонента всегда соответствуют утвержденным чертежам заказчика, гарантируя, что весь узел функционирует как скоординированная система.

Производственный процесс

Изготовленные на заказ компоненты теплообменника со стороны воды требуют гораздо больше, чем просто изготовление стандартных труб. Каждый водосборник, водяной лепесток, водяное сопло и сопло для обслуживания воды производятся в соответствии с утвержденными техническими чертежами, что делает проверку чертежей и производственный контроль необходимыми на протяжении всего производственного процесса.

В отличие от стандартных фитингов, которые имеют фиксированные размеры, нестандартные компоненты должны соответствовать геометрии всего теплообменника в сборе. Перед началом производства производители должны провести комплексную техническую проверку, чтобы проверить характеристики материалов, геометрию компонентов, ориентацию соединений, методы изготовления и требования к проверке. Такая проверка на ранней стадии помогает предотвратить производственные отклонения и гарантирует правильную интеграцию всех компонентов во время окончательной сборки.

В зависимости от геометрии детали производство может включать в себя резку труб, обработку на станке с ЧПУ, формование профиля, подготовку фасок, чистовую обработку поверхности и контроль размеров. Если несколько компонентов предназначены для совместной работы, перед поставкой также может быть проведена пробная установка или проверка интерфейса для подтверждения совместимости.

Типичный производственный процесс

Инженерные соображения

Для проектов теплообменников по индивидуальному заказу успешное производство зависит не только от производства отдельных деталей в пределах допусков. Поскольку водосборник, водяной лепесток, водяное сопло и сопло для поддержания воды собраны в одну сварную систему, производителям следует оценить, как каждый компонент взаимодействует с другими.

В ходе технического анализа особое внимание следует уделить:

• Спецификации материалов и применимые стандарты

• Геометрия детали и размерные допуски

• Требования к бесшовным или сварным конструкциям

• Расположение отверстий и ориентация подключения

• Конфигурация сварного шва

• Обработка поверхности и чистота

• Требования к проверкам и испытаниям

• Сертификация материалов и документация

Координация этих факторов до начала производства снижает вероятность проблем при сборке и повышает эффективность производства.

Контроль качества и отслеживание материалов

Поскольку компоненты со стороны воды становятся частью оборудования, работающего под давлением, контроль качества является важным этапом производства. Процедуры проверки должны проверять не только размеры отдельных компонентов, но и их совместимость со всей сборкой.

Типичные действия по контролю качества включают проверку сертификатов на материалы, проверку готовых размеров, проверку обработанных профилей и отверстий, проверку подготовки к сварке и подтверждение идентификационной маркировки. Если этого требуют спецификации проекта, также могут быть проведены дополнительные проверки, такие как положительная идентификация материала (PMI), испытание на проникновение жидкости (PT), гидростатические испытания, пневматические испытания или испытания на утечку.

Постоянная идентификация материала позволяет производителям поддерживать полную отслеживаемость от исходного сырья до готового водяного коллектора, водяного лепестка или сопла, обеспечивая уверенность как в обеспечении качества, так и в проектной документации.

Контрольный список проверки качества

Зачем приобретать полный комплект компонентов водяной системы от одного поставщика?

Хотя коллекторы для воды, лепестки воды, форсунки для воды и форсунки для обслуживания воды могут быть изготовлены индивидуально, приобретение их в виде полного пакета дает значительные преимущества для сложных проектов теплообменников.

Когда за весь пакет компонентов отвечает один производитель, сопряженные интерфейсы можно рассматривать коллективно, а не независимо. Такой скоординированный подход улучшает согласованность размеров, снижает риск несоответствия интерфейсов и помогает гарантировать, что все компоненты правильно соединяются друг с другом во время сборки.

Кроме того, использование одного поставщика упрощает управление проектом за счет согласования закупок материалов, производственных графиков, процедур проверки и документации. Для повторных проектов также можно перенести предыдущий производственный опыт и записи проверок, что повышает эффективность производства и стабильность качества.

Преимущества интегрированного производства

Запросить техническую проверку

Чтобы подготовить точное производственное предложение, поставщикам обычно требуется следующая информация о проекте:

• Чертежи компонентов и сборок

• Марка материала и применимые стандарты

• Расчетные условия, соответствующие объему поставки

• Количество и график поставок

• Требования к проверкам и испытаниям

• Требования к сертификации материалов, неразрушающему разрушению или проверке третьей стороной

• Инструкции по обработке поверхности, маркировке и упаковке

Предоставление полной инженерной информации на этапе предложения помогает обеспечить эффективную техническую проверку и способствует точному планированию производства.

Заключение

Водосборники, водяные лепестки, водяные форсунки и форсунки для обслуживания воды являются важными готовыми компонентами, которые обеспечивают надежное распределение воды, надежные соединения трубопроводов и эффективный доступ для обслуживания промышленных теплообменников. Хотя каждый компонент служит уникальной цели, они спроектированы так, чтобы функционировать как интегрированная система, в которой каждый профиль, отверстие и подготовка к сварке определяются утвержденными чертежами заказчика.

Изготовление на основе чертежей гарантирует, что каждый компонент соответствует размерным и функциональным требованиям всей сборки. В сочетании с всесторонним контролем качества, отслеживанием материалов и скоординированным техническим анализом этот подход помогает повысить эффективность сборки, снизить производственные риски и обеспечить долгосрочную работу оборудования.

Для производителей, EPC-подрядчиков и производителей теплообменников приобретение полного пакета компонентов со стороны воды от одного опытного поставщика дает значительные преимущества в координации проектирования, стабильности производства и обеспечении качества на протяжении всего жизненного цикла проекта.

Часто задаваемые вопросы

Что делает водосборник в теплообменнике?

Водосборник собирает или распределяет воду между внешней системой трубопроводов и внутренними каналами теплообменника. Его расположение зависит от конкретной конструкции оборудования.

Является ли Water Petal стандартным трубопроводным фитингом ASME?

Нет. Водяной лепесток обычно представляет собой компонент, изготовленный для конкретного проекта. Его геометрия и функции определяются утвержденными сборочными чертежами, а не стандартными спецификациями фитингов.

Всегда ли водяные коллекторы и водяные лепестки поставляются вместе?

Не обязательно. Однако их поставка в рамках одного производственного пакета улучшает контроль над профилями сопряжения, расположением отверстий и точностью сопряжения.

Какие материалы обычно используются?

Выбор материала зависит от условий эксплуатации, таких как химический состав жидкости, давление, температура и требования к коррозии. Широко используется нержавеющая сталь ASTM A312 TP316L, в то время как для более требовательных применений могут использоваться дуплексные нержавеющие стали, другие аустенитные марки и никелевые сплавы.

Какая информация необходима для коммерческого предложения?

Для подготовки точного предложения поставщикам обычно требуются утвержденные чертежи, спецификации материалов, количества, детали подготовки концов, требования к проверке, требования к документации и графики поставок.
