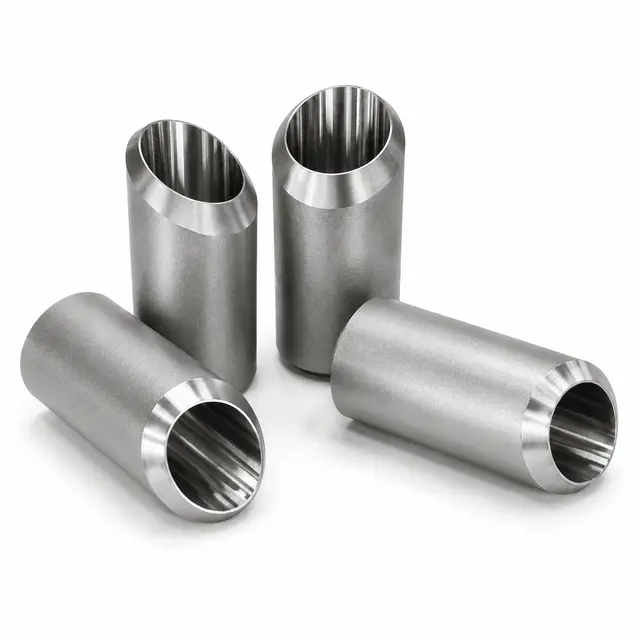

Вы когда-нибудь задумывались, как теплообменники обеспечивают бесперебойную работу двигателей и заводов? Эти устройства эффективно передают тепло между жидкостями. Изготовление компонентов теплообменника является ключом к их успеху.
В этом посте вы узнаете об основных частях теплообменников и о том, почему качество изготовления имеет значение. Мы рассмотрим трубки, кожухи, прокладки и многое другое.
Трубки составляют основу большинства теплообменников. Они несут жидкость, передающую тепло. Обычные материалы включают нержавеющую сталь, медные сплавы и титан, выбранные из-за прочности и коррозионной стойкости. Изготовление включает в себя точную резку, гибку и сварку для обеспечения герметичности соединений и оптимального потока. Пучки труб группируют множество трубок, увеличивая площадь поверхности теплопередачи. Их необходимо собирать осторожно, чтобы избежать повреждений и соблюдать расстояние.
Оболочка окружает трубки и удерживает жидкость, которая обменивается теплом с жидкостью на стороне трубки. Он должен выдерживать перепады давления и температуры. Конструкции различаются: наиболее распространены цилиндрические корпуса, иногда с головками на обоих концах для входа и выхода жидкости. Изготовление требует формирования оболочки из пластин или листов, сварки швов и добавления насадок. Выбор материала зависит от условий эксплуатации, чаще всего это углеродистая сталь или нержавеющая сталь. Правильная конструкция обеспечивает минимальную термическую нагрузку и простоту обслуживания.
Трубные решетки удерживают трубки на месте, изолируя жидкость на стороне корпуса от жидкости на стороне трубки. Они действуют как барьер и поддерживающая структура. Материалы обычно соответствуют материалам труб или превосходят их, чтобы предотвратить коррозию. Изготовление включает в себя сверление точных отверстий для трубок, а затем расширение или вварку трубок в эти отверстия. Это создает герметичное уплотнение и предотвращает утечки. Правильное выравнивание во время изготовления обеспечивает эффективное уплотнение и структурную целостность.
Ребра увеличивают площадь поверхности, контактирующую с воздухом или жидкостью, повышая эффективность теплопередачи. Они представляют собой тонкие металлические полоски, прикрепленные к трубкам или оболочкам. Увеличивая площадь поверхности, ребра помогают быстрее рассеивать тепло, особенно в теплообменниках с воздушным охлаждением. Распространенные материалы ребер включают алюминий и медь из-за их превосходной теплопроводности. Изготовление включает в себя процессы штамповки, прокатки или экструзии для формирования точных форм ребер. Правильная конструкция ребер позволяет максимально увеличить площадь поверхности и минимизировать сопротивление воздушному потоку.
Перегородки направляют поток жидкости внутрь корпуса, увеличивая турбулентность и улучшая теплообмен. Они также поддерживают трубы, предотвращая вибрацию и провисание. Общие типы включают:
Сегментарные перегородки. Чаще всего они закрывают часть поперечного сечения корпуса, заставляя жидкость двигаться зигзагообразно.
Дисковые и кольцевые перегородки: круглые, используются для определенных схем потока.
Продольные перегородки: расположены параллельно трубкам и используются для специального регулирования потока.
Изготовление включает в себя вырезание перегородок из листов стали или сплавов, затем придание формы и сверление отверстий для трубок. Сварка или болтовое соединение фиксируют перегородки внутри корпуса. Точность имеет решающее значение для поддержания путей потока и предотвращения перепадов давления.
Ребра и перегородки значительно повышают производительность за счет улучшения скорости теплопередачи и распределения жидкости. Ребра увеличивают площадь поверхности теплообмена, а перегородки усиливают турбулентность жидкости, предотвращая появление горячих точек и мертвых зон. Вместе они повышают эффективность, уменьшают загрязнение и продлевают срок службы оборудования. Однако неправильное изготовление или конструкция могут привести к закупорке потока, повышенному перепаду давления или механическим поломкам. Поэтому качество изготовления и правильный выбор материалов имеют важное значение.
Прокладки играют решающую роль в теплообменниках, предотвращая утечки между соединяемыми деталями. Они заполняют зазоры между фланцами и другими сопрягаемыми поверхностями, обеспечивая удержание жидкости. Утечки могут привести к снижению эффективности, опасностям для окружающей среды и повреждению оборудования. Правильный выбор и установка прокладок помогают сохранить целостность и безопасность системы. Они должны выдерживать давление, температуру и химическое воздействие, не разрушаясь.
Материалы прокладок и уплотнений различаются в зависимости от типа теплообменника и условий эксплуатации. Общие варианты включают в себя:
Материал | Основные свойства | Типичное использование |
|---|---|---|
Нитриловый каучук (NBR) | Гибкий и устойчивый к маслам | Умеренные температуры и давления |
EPDM резина | Устойчив к воде, пару и атмосферным воздействиям | Водяные и паровые системы низкого давления |
Графит | Выдерживает высокие температуры и многие химические вещества. | Сложные термические и химические условия |
ПТФЭ | Обеспечивает сильную химическую стойкость | Коррозионные жидкости и химическая обработка |
Металлические прокладки | Выдерживать высокое давление и температуру | Промышленные теплообменники для тяжелых условий эксплуатации |
Композитные прокладки | Объедините преимущества нескольких материалов | Приложения, требующие сбалансированных характеристик уплотнения. |
Выбор подходящего материала зависит от типа жидкости, температуры, давления и механического напряжения. Иногда в композитных прокладках сочетаются материалы для повышения производительности.
Изготовление эффективных прокладок и уплотнений сопряжено с рядом проблем:
Точная резка: прокладки должны точно соответствовать размерам фланцев, чтобы избежать утечек.
Обращение с материалами. Некоторые материалы, например графит, хрупкие и требуют тщательной обработки.
Обработка поверхности: Сопрягаемые поверхности должны быть гладкими и чистыми для обеспечения надлежащего уплотнения.
Контроль сжатия. Чрезмерная или недостаточная затяжка болтов может повредить прокладки или вызвать утечки.
Лучшие практики включают в себя:
Использование станка с ЧПУ или лазерной резки для получения точных форм прокладок.
Проверка материалов на наличие дефектов перед изготовлением.
Применение надлежащего крутящего момента во время сборки.
Регулярное тестирование уплотнений в условиях эксплуатации.
Правильное изготовление и установка продлевают срок службы прокладок и сокращают потребности в техническом обслуживании.
Совет: Всегда подбирайте материалы прокладок в соответствии с условиями эксплуатации и используйте точные методы изготовления, чтобы предотвратить дорогостоящие утечки и простои.
Выбор правильных металлов или сплавов имеет решающее значение для компонентов теплообменника. Они должны безотказно выдерживать воздействие тепла, давления и агрессивных жидкостей. Обычно используемые металлы включают:
Углеродистая сталь: экономичная, прочная, используется в менее агрессивных средах.
Нержавеющая сталь: обеспечивает превосходную коррозионную стойкость, идеальна для агрессивных жидкостей.
Медь и медные сплавы: высокая теплопроводность, используется в трубах для эффективной теплопередачи.
Титан: устойчив к коррозии в морской воде, используется на морских или химических заводах.
Никелевые сплавы (например, инконель): выдерживают высокие температуры и агрессивные среды.
Производители выбирают материалы в зависимости от рабочей температуры, давления, химического состава жидкости и бюджета. Иногда в одном теплообменнике комбинируют разные материалы для оптимизации стоимости и производительности.
Надежное соединение деталей обеспечивает герметичность и долговечность теплообменников. Общие методы включают в себя:
Сварка TIG (инертный газ вольфрама): точные, чистые сварные швы, идеально подходят для тонких труб и нержавеющей стали.
Сварка MIG (металл в инертном газе): быстрее, используется для более толстых секций, таких как корпуса.
Пайка и пайка: используется для труб из меди или медных сплавов, соединение без плавления основных металлов.
Расширение и механическое соединение: трубы расширяются в трубные решетки для плотного уплотнения без сварки.
Правильная сварка требует квалифицированных операторов и строгого контроля качества, чтобы избежать таких дефектов, как трещины или пористость. Термическая обработка после сварки может снять напряжения и повысить прочность.
Коррозия может привести к утечкам, сбоям и дорогостоящим простоям. Производители должны учитывать:
Состав жидкости: Для кислых, щелочных или соленых жидкостей требуются коррозионностойкие сплавы.
Рабочая температура: более высокие температуры ускоряют коррозию, требующую специальных сплавов.
Факторы окружающей среды: внешние условия, такие как влажность или солевой туман, влияют на материалы корпуса.
Для борьбы с коррозией производители могут наносить покрытия, использовать ингибиторы коррозии или выбирать устойчивые по своей природе материалы, такие как нержавеющая сталь или титан. Регулярный осмотр и техническое обслуживание также помогают обнаружить раннюю коррозию.
Метод проверки | Цель | Обнаружены дефекты |
|---|---|---|
Визуальный осмотр | Проверяет поверхности и внешний вид сварных швов. | Трещины, вмятины, коррозия и плохие сварные швы. |
Проверка размеров | Подтверждает размер и выравнивание компонента. | Неправильные размеры, форма или расположение |
Ультразвуковой контроль (УЗК) | Использует звуковые волны для проверки внутренних помещений | Внутренние дефекты, потеря толщины и дефекты сварных швов. |
Радиографическое исследование (РТ) | Использует рентгеновские лучи или гамма-лучи для исследования сварных швов. | Скрытые трещины, пористость и включения |
Магнитопорошковый контроль (MPI) | Проверяет ферромагнитные материалы | Поверхностные и приповерхностные трещины |
Капиллярное тестирование (DPT) | Наносит пенетрант на непористые поверхности. | Небольшие трещины и дефекты, выходящие на поверхность |
Эти методы помогают выявить производственные проблемы перед установкой, снижая риск утечек, повреждения оборудования и сбоев в работе.
Испытание под давлением подтверждает, что теплообменник может выдерживать рабочее давление без утечек. Два распространенных метода:
Гидростатические испытания: теплообменник заполнен водой и находится под давлением, превышающим нормальный рабочий уровень. Это безопасно и эффективно для обнаружения утечек или структурных недостатков.
Пневматическое испытание: используется воздух или инертный газ под давлением внутри теплообменника. Это более чувствительно, но и более рискованно из-за сжимаемости газа.
Обнаружение утечек часто сочетается с испытаниями под давлением. Методы включают испытания мыльных пузырей, ультразвуковые детекторы утечек или гелиевую масс-спектрометрию для выявления очень небольших утечек. Обеспечение отсутствия утечек поддерживает эффективность системы и предотвращает загрязнение жидкости или опасности.
Производство должно соответствовать отраслевым стандартам, чтобы гарантировать безопасность, надежность и производительность. Общие стандарты включают в себя:
Нормы ASME по котлам и сосудам под давлением (BPVC): охватывают проектирование, изготовление, проверку и испытания сосудов под давлением и теплообменников.
Стандарты TEMA (Ассоциация производителей трубчатых теплообменников): содержат рекомендации по проектированию, изготовлению и проверке, относящиеся к кожухотрубным теплообменникам.
Стандарты API (Американского института нефти): Применяются к теплообменникам в нефтегазовой промышленности.
Стандарты ISO: охватывают управление качеством и экологические аспекты производства.
Соблюдение требований гарантирует, что компоненты соответствуют законодательным требованиям и требованиям клиентов. Это также облегчает сертификацию, облегчает признание на рынке и снижает ответственность.
Совет: Внедрите программу тщательной проверки и испытаний под давлением в соответствии с признанными стандартами, чтобы обеспечить надежность и герметичность компонентов теплообменника.
Компоненты теплообменника изнашиваются из-за постоянного нагрева, давления и потока жидкости. К общим признакам износа относятся:
Коррозия. Ржавчина или точечная коррозия на трубках, кожухе или трубных решетках указывают на деградацию материала.
Утечки: жидкость, вытекающая из соединений, прокладок или трубок, сигнализирует о повреждении уплотнения или трещинах.
Накипь и загрязнение. Отложения на поверхности трубок снижают эффективность теплопередачи.
Трещины или деформация: видимые трещины, вмятины или деформация в результате термического напряжения или механического воздействия.
Вибрационные повреждения: Ослабленные или сломанные трубки и перегородки из-за вибраций, вызванных потоком.
Снижение производительности. Увеличение перепада давления или снижение скорости теплопередачи указывают на внутренние блокировки или повреждение компонентов.
Регулярные проверки помогают выявить эти проблемы на ранней стадии, предотвращая дорогостоящие простои или катастрофические сбои.
Замена изношенных или поврежденных деталей требует тщательного планирования и выполнения:
Выключение и охлаждение: безопасно остановите систему и дайте компонентам остыть.
Слив жидкостей: Удалите жидкости из теплообменника во избежание разливов или опасностей.
Разборка компонентов: снимите крышки, фланцы или болты, чтобы получить доступ к частям, требующим замены.
Осмотр и документирование: проверьте снятые детали на предмет степени повреждения и задокументируйте результаты.
Изготовление или замена источника: используйте качественные методы изготовления для производства новых трубок, прокладок или других деталей, соответствующих оригинальным характеристикам.
Установите новые компоненты. Осторожно установите замененные компоненты, обеспечив правильное выравнивание и герметичность.
Соберите и проверьте: снова прикрепите все детали, затем перед повторным запуском выполните испытания на давление и герметичность.
Ведение учета: ведите подробный учет замен для дальнейшего использования.
Соблюдение рекомендаций производителя и отраслевых стандартов во время замены обеспечивает безопасность и производительность.
Надлежащая практика изготовления в сочетании с превентивным техническим обслуживанием продлевает срок службы теплообменника:
Используйте высококачественные материалы: выбирайте коррозионностойкие сплавы и прочные уплотнения.
Точное изготовление: обеспечьте жесткие допуски и бездефектные сварные швы для предотвращения утечек.
Регулярная очистка: регулярно удаляйте загрязнения и накипь для поддержания эффективности теплопередачи.
Следите за условиями эксплуатации: избегайте превышения пределов давления, температуры или расхода.
Плановые проверки: выявляйте ранние признаки износа или повреждения.
Своевременный ремонт: устраняйте небольшие проблемы до того, как они обострятся.
Правильное хранение и обращение: Защищайте запасные части от повреждений и коррозии перед использованием.
Эти шаги сокращают время простоя, повышают надежность и снижают общие затраты на техническое обслуживание.
Изготовление компонентов теплообменника, таких как трубки, кожухи и перегородки, играет жизненно важную роль в эффективной теплопередаче. Точность изготовления обеспечивает долговечность и предотвращение утечек. Качественные материалы и квалифицированная сварка повышают производительность и устойчивость к коррозии. Будущие тенденции сосредоточены на передовых материалах и инновационных конструкциях для повышения эффективности. Huashang Steel предлагает профессионально изготовленные компоненты, которые повышают надежность и срок службы теплообменников, обеспечивая исключительную ценность благодаря качеству и инновациям. Доверьтесь Huashang Steel и получите превосходные решения в области теплообменников.
Ответ: Изготовление компонентов теплообменника означает изготовление таких деталей, как трубки, кожухи и перегородки, с использованием точных методов резки, сварки и формовки, чтобы обеспечить долговечность и эффективность.
Ответ: Изготовление компонентов теплообменника из качественных материалов и точными методами улучшает теплопередачу, предотвращает утечки и обеспечивает длительную работу.
Ответ: Использование коррозионностойких материалов при изготовлении защищает компоненты от повреждений, продлевая срок службы теплообменника и снижая затраты на техническое обслуживание.
Ответ: Задачи включают в себя обеспечение герметичных сварных швов, точное выравнивание труб и выбор подходящих материалов прокладок для предотвращения утечек и обеспечения структурной целостности.
Ответ: Правильное изготовление снижает износ и утечки, сводя к минимуму время простоя и дорогостоящий ремонт, тем самым снижая общие расходы на техническое обслуживание.
