Приобретение компонентов для аэрокосмических гидравлических систем не оставляет места для ошибок. В условиях высокого давления, экстремальных температурных колебаний и постоянных динамических нагрузок требуются трубки, гарантирующие абсолютную стабильность. Вы должны обеспечить нулевую отказоустойчивость в каждом полетном цикле. При покупке труб из нержавеющей стали AMS покупатели не могут полагаться на общие промышленные стандарты. Единственный микроскопический дефект может поставить под угрозу всю поверхность управления полетом или механизм шасси. В общих спецификациях просто отсутствуют строгие испытания, необходимые для обеспечения авиационной безопасности. В этом руководстве объясняется, как определить правильные спецификации AMS для конкретных потребностей вашего проекта. Вы узнаете, как эффективно проверять квалифицированных поставщиков аэрокосмической продукции. Мы также подробно описываем ту документацию, которую вам необходимо потребовать, чтобы гарантировать соответствие нормативным требованиям, эксплуатационную безопасность и общую целостность системы.
Проверка авиационного уровня: общие стандарты ASTM недостаточны для аэрокосмической гидравлики; точные спецификации AMS или MIL-T (например, AMS 5566, MIL-T-6845) являются обязательными для соответствия.
Особенности материала: Выбор во многом зависит от рабочей среды — обычно 304 (твердый на 1/8) для стандартных систем высокого давления или 321 для применений с высокими температурами и высокими нагрузками.
Квалификация поставщика: Приобретайте продукцию только у поставщиков, имеющих сертификаты AS9100 и NADCAP, обеспечивающие полную отслеживаемость материалов и одобренные методы неразрушающего контроля (NDT).
Обязательная документация: Никогда не принимайте трубы без подробных протоколов заводских испытаний (MTR) и поддающихся проверке доказательств соответствия DFARS/ITAR.
Общие производственные стандарты прекрасно подходят для коммерческого применения. Однако они совершенно неэффективны, когда применяются к критически важным для полета компонентам. ASTM A269 охватывает обычные бесшовные и сварные трубы из аустенитной нержавеющей стали. Он устанавливает основные химические требования и механические свойства. Тем не менее, здесь отсутствуют строгие протоколы обеспечения качества, необходимые для авиации. В нем также отсутствуют более жесткие допуски на размеры и обязательный неразрушающий контроль (NDT), необходимые для сертификации в аэрокосмической отрасли.
Гидравлические линии служат нервной системой самолета. Они приводят в действие створки шасси. Они перемещают важные поверхности управления полетом, такие как элероны и рули направления. Используемые здесь должны трубы из аэрокосмической нержавеющей стали противостоять чрезвычайной усталости. Он выдерживает непрерывные циклы давления, аэродинамические вибрации и термические удары, не поддаваясь. Аэрокосмическая гидравлика требует абсолютной безотказной работы.
Чтобы достичь такого уровня безопасности, инженеры полагаются на весьма специфические стандарты:
AMS (Спецификации материалов для аэрокосмической отрасли). Эти стандарты, опубликованные SAE International, регулируют точный состав материалов. Они определяют точные физические свойства, пределы термообработки и производственные допуски.
Стандартный атрибут | ASTM A269 (Общепромышленный) | AMS 5566 (аэрокосмический класс) |
|---|---|---|
Строгость тестирования | Основные испытания давлением и механические испытания. | Обязательный 100% неразрушающий контроль (вихревой ток/гидростатический). |
Прослеживаемость | Стандартное отслеживание партии плавки. | Требуется строгий контроль качества в аэрокосмической отрасли. |
Размерные допуски | Допускаются стандартные вариации. | Чрезвычайно малые вариации внешнего диаметра и толщины стенок. |
Материальное состояние | Обычно поставляется отожженным. | Часто поставляется твердым на 1/8 для повышенной прочности. |
Рекомендация: Всегда проверяйте точную букву редакции стандарта AMS или MIL, указанную в ваших технических чертежах. Регулирующие органы периодически обновляют эти стандарты. Незначительные обновления могут радикально изменить требования к тестированию на соответствие или отвергнуть ранее приемлемые состояния материалов.
Выбор материала полностью зависит от условий эксплуатации самолета. Вам необходимо подобрать конкретный сплав и закалку в соответствии с механическими требованиями системы. Выбор неправильного сплава может привести к преждевременной усталости или коррозионному разрушению.
Тип 304 остается наиболее часто используемым материалом для авиационных гидравлических линий. Он умело сочетает в себе пластичность, способность к холодной штамповке и устойчивость к коррозии в условиях окружающей среды. Обозначение «L» указывает на более низкое содержание углерода, что предотвращает сенсибилизацию во время сварочных процедур.
Ключевые стандарты: AMS 5566, AMS 5564, MIL-T-6845.
Состояние материала. Поставщики часто поставляют эти трубы в состоянии «твердости на 1/8», а не в полностью отожженном состоянии. Этот процесс закалки позволяет достичь предельной прочности на разрыв (105–140 KSI), необходимой для безопасной подачи гидравлической жидкости под высоким давлением.
Некоторые секции самолета выделяют сильный нагрев. Стандартные сплавы в таких условиях быстро разрушаются. Тип 321 оснащен титановой стабилизацией. Такое точное добавление предотвращает осаждение карбидов, также известное как сенсибилизация, во время воздействия повышенных температур.
Ключевые стандарты: AMS 5557 и AMS 5570. AMS 5557 Тип 1 требует прецизионного холоднотянутого производства. Тип 2 предполагает процессы горячей обработки.
Идеальное применение: инженеры выбирают тип 321 для систем, проложенных рядом с моторным отсеком, выхлопными каналами или вспомогательными силовыми установками (ВСУ).
Производственный процесс напрямую влияет на структурную целостность трубки. Бесшовные трубы изготавливаются из цельной заготовки, прессованной в полую трубку. Он не содержит продольных сварных швов. Это обеспечивает максимальные номинальные давления и беспрецедентную структурную целостность для критически важных для полета приложений. И наоборот, сварные и тянутые трубы представляют собой прокатанную полосу, сваренную в закрытом виде. Это приемлемо в определенных вторичных жидкостных системах. Однако заводы должны строго производить и тестировать его в соответствии с аэрокосмическими стандартами, чтобы гарантировать полное исчезновение сварного шва.
Распространенная ошибка: использование полностью отожженных трубок для систем высокого давления. Если ваша гидравлическая система требует значительного развальцовывания или изгиба во время установки, убедитесь, что трубка имеет подходящую твердость. Твердость 1/8 позволяет выполнять холодную обработку без образования трещин, сохраняя при этом высокие значения разрывного давления.

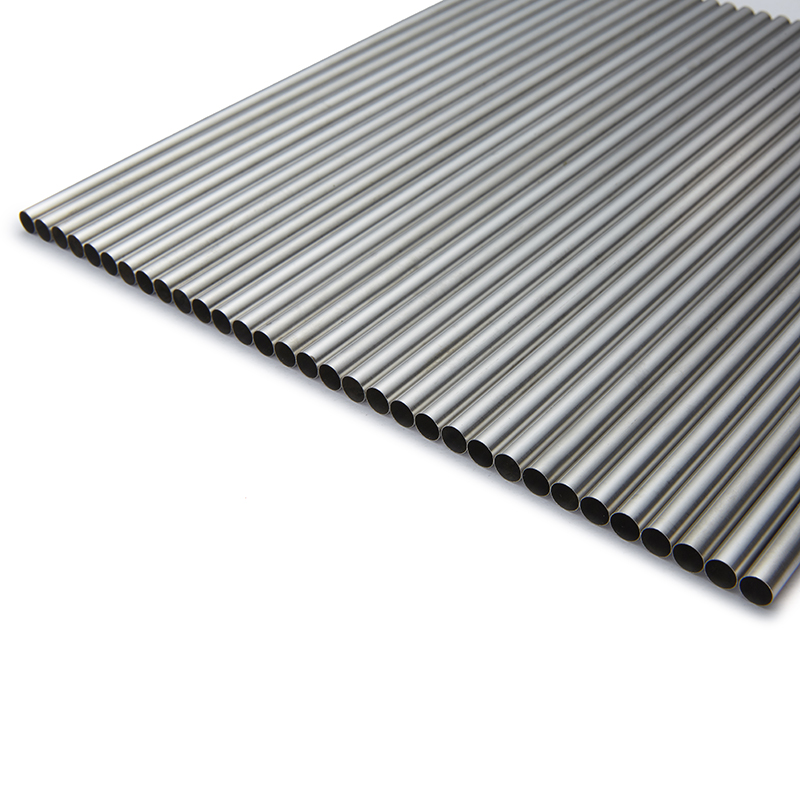

Прецизионные трубы из аэрокосмической нержавеющей стали, оптимизированные для транспортировки гидравлической жидкости под высоким давлением.
Поиск способного поставщика выходит далеко за рамки проверки каталога продукции. Цепочка поставок в аэрокосмической отрасли жестко регулируется. Прежде чем выдавать заказ на поставку, вы должны тщательно проверить их систему управления качеством и соответствие требованиям.
Системы менеджмента качества (СМК): ISO 9001 служит просто основой для коммерческой отрасли. Настоящие поставщики аэрокосмической продукции должны иметь действующую сертификацию AS9100. Этот стандарт, специфичный для аэрокосмической отрасли, требует строгого управления рисками в цепочке поставок. Также необходимы комплексные программы по предотвращению использования контрафактных деталей, чтобы не допустить попадания непроверенных металлов в авиационную экосистему.
Контроль запасов и хранения. Квалифицированные дистрибьюторы должны демонстрировать строгий контроль за соблюдением требований охраны окружающей среды. Они должны тщательно предотвращать перекрестное загрязнение. Например, они должны физически изолировать зоны резки углеродистой стали от нержавеющей стали, чтобы предотвратить распространение ржавчины. Они также должны использовать протоколы безопасного закрытия концов, чтобы предотвратить внутреннее загрязнение маслом, пылью или мусором во время хранения.
Никогда не завершайте покупку и не принимайте поставку без предоставления необходимой документации. Строгий контрольный список документации защищает вашу ответственность в цепочке поставок и гарантирует безопасность полетов.
Протоколы заводских испытаний (MTR): Эти авторитетные документы должны сопровождать каждую поставку. Они проверяют точный химический состав исходного расплава стали. Например, MTR 304 должен содержать 18-20% хрома и 8-11% никеля. Они также записывают базовые механические свойства партии.
Подтверждение разрушающего тестирования: вы должны получить документацию, подтверждающую, что конкретная партия прошла физические испытания. Инженеры по качеству подвергают образцы труб испытаниям на развальцовку, отбортовку и обратное сплющивание. Металл должен выдерживать эти деформации, не растрескиваясь и не раскалываясь.
Записи о неразрушающем контроле (НК): Требуйте подтверждения неразрушающего контроля. Вихретоковое тестирование использует электромагнитные поля для обнаружения микроскопических поверхностных трещин. Гидростатические испытания нагнетают воду под давлением внутрь трубки для обнаружения невидимых точечных утечек. Эти записи гарантируют целостность стен.
Допуски на размеры: запросите подтверждение того, что внешний диаметр (НД) и толщина стенки соответствуют строгим отклонениям. Такие стандарты, как MIL-T-6845, требуют чрезвычайно жестких допусков. Инженерам нужны эти жесткие геометрические запасы для точного расчета безопасного рабочего давления.
Важное предупреждение: не принимайте базовые буквы «сертификата соответствия» вместо действительных MTR для важных аэрокосмических гидравлических трубок. Сертификаты просто подтверждают, что продукт соответствует стандарту. Инженерам нужны необработанные эмпирические данные испытаний, полученные на MTR, для проверки запасов безопасности.
Выбор правильного канала закупок влияет как на сроки проекта, так и на доступность компонентов. Покупатели обычно выбирают между двумя основными путями: прямые закупки заводов и специализированные генеральные дистрибьюторы.
Канал поиска | Лучше всего подходит для | Основное преимущество | Главный недостаток |
|---|---|---|---|
Прямо от Миллс | Крупносерийное производство OEM. | Высочайший уровень индивидуальных комбинаций внешнего диаметра и толщины стенок. | Длительные сроки выполнения, часто занимающие несколько месяцев. |
Мастер-дистрибьюторы аэрокосмической отрасли | MRO (техническое обслуживание, ремонт, капитальный ремонт) и гибкие сборки. | Готовый к отправке инвентарь с предварительно заполненными сертификатами. | Ограничено стандартными размерами каталога и заранее заданными условиями. |
При балансировании затрат и доступности вы должны оценить время выполнения заказа поставщиком с учетом связанных с ним рисков. Отдавайте предпочтение поставщикам, которые самостоятельно выполняют резку, удаление заусенцев и упаковку строго в соответствии со стандартами аэрокосмической отрасли. Плохая упаковка часто приводит к повреждениям при транспортировке. Слегка изогнутый конец прецизионной трубки делает весь компонент бесполезным для летной установки.
Поиск сертифицированных трубок AMS требует строгого знания материалов, соблюдения нормативных требований и строгого обеспечения качества. Вы не можете идти на компромисс в отношении документации или материального характера. Строго соблюдая ваши технические требования, отделы закупок могут надежно снизить риски в цепочке поставок.
Всегда проверяйте конкретные коды AMS или MIL-T по своим техническим чертежам перед оформлением заказа на поставку.
Отдайте предпочтение правильной твердости материала, например твердости 1/8, чтобы сбалансировать давление гидравлического разрыва и гибкость установки.
Требуйте необработанных эмпирических данных с помощью подробных отчетов о заводских испытаниях, а не соглашайтесь на типовые сертификаты соответствия.
Примите немедленные меры, просмотрев текущий список поставщиков. Убедитесь, что они имеют необходимые аэрокосмические аккредитации.
Ответ: Хотя оба типа охватывают трубы из нержавеющей стали 304, AMS 5566 предназначен специально для аэрокосмической отрасли. Он требует более жестких допусков на размеры и определенных состояний твердости, например, 1/8 твердости для высокого давления. AMS 5566 также требует гораздо более строгого отслеживания и неразрушающего контроля, чем стандарт ASTM A269 общего назначения.
Ответ: Характер «жесткий на 1/8» обеспечивает критический баланс. Он увеличивает текучесть и прочность нержавеющей стали на разрыв, чтобы выдерживать гидравлические жидкости под высоким давлением. В то же время он сохраняет достаточную пластичность, чтобы обеспечить возможность развальцовки и изгиба, необходимых для установки труб в сложные переборки самолетов.
