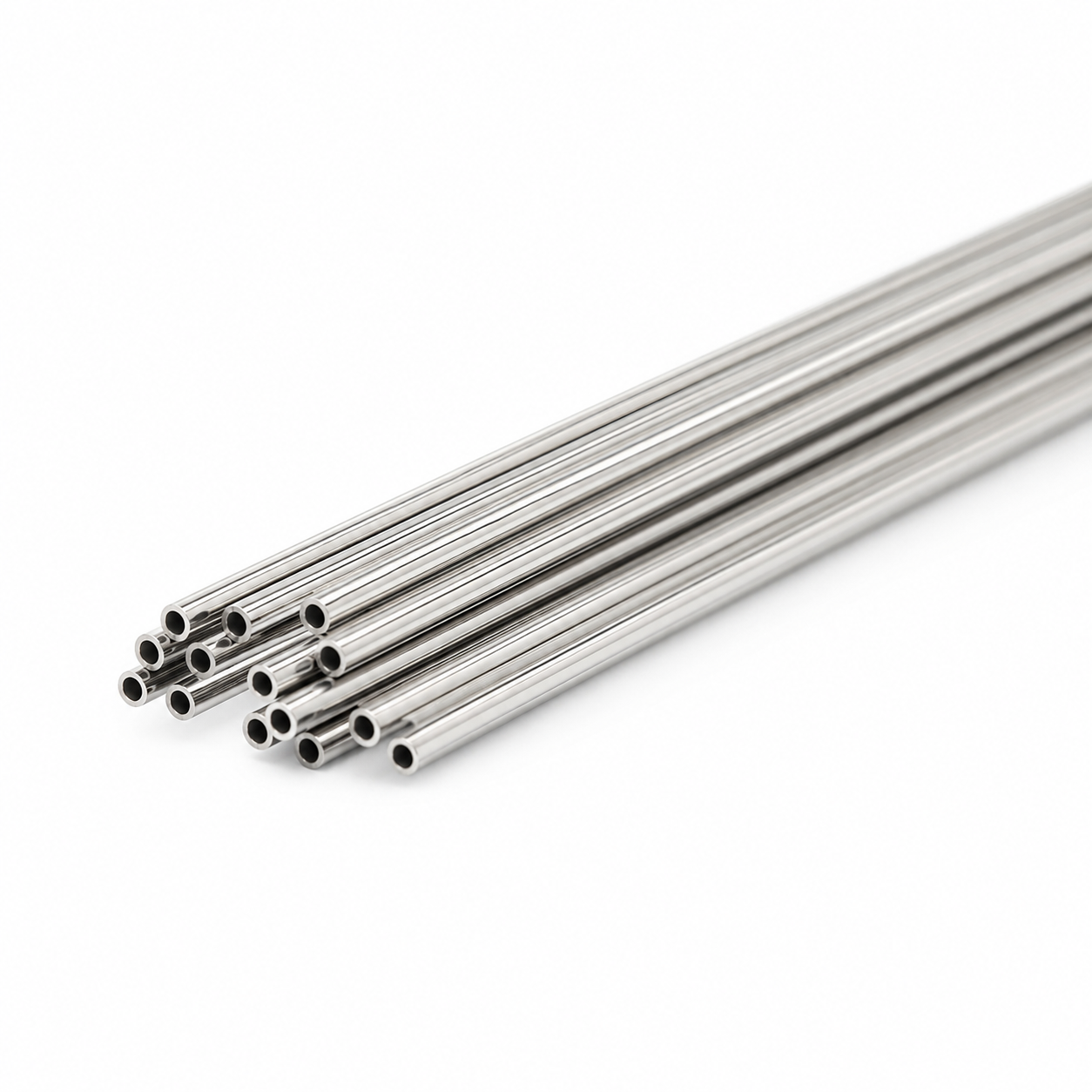

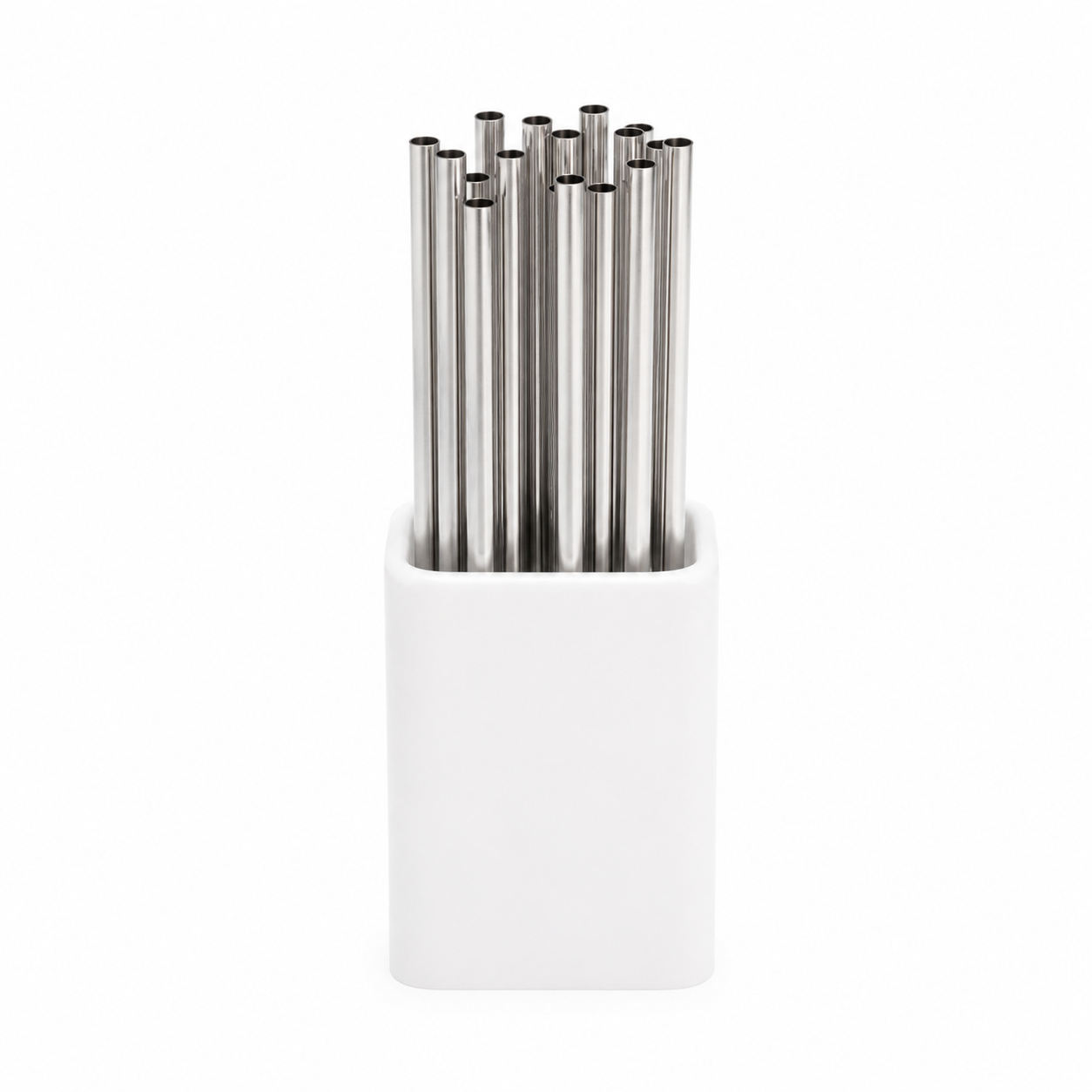

Криогенные трубки 316L — это трубы из аустенитной нержавеющей стали, разработанные для применения при сверхнизких температурах и криогенных условиях. Эти трубы, изготовленные из нержавеющей стали ASTM A269, ASTM A213 или ASTM A312 TP316L, обеспечивают прочность, коррозионную стойкость, свариваемость и структурную стабильность при температурах до -269°C (-452°F).
Благодаря пониженному содержанию углерода нержавеющая сталь 316L обеспечивает стойкость к межкристаллитной коррозии после сварки. Благодаря этим характеристикам материала трубки подходят для жидкого водорода (LH₂), жидкого азота (LN₂), жидкого кислорода (LOX), сжиженного природного газа (СПГ), гелиевых холодильных систем, криогенных теплообменников, водородных заправочных станций и аэрокосмических установок. Прецизионные криогенные трубки производятся со строгими размерными допусками и доступны с отделкой поверхности, подвергнутой яркому отжигу (BA), травлению или электрополировке (EP), что обеспечивает чистоту критически важных криогенных систем.
 |  |  |
Стандартные характеристики продукта | |
|---|---|
Параметр | Диапазон |
Марка материала | ASTM A269 TP316L/ASTM A213 TP316L/ASTM A312 TP316L |
Номер УНС | S31603 |
Внешний диаметр (НД) | 1,0 мм – 60,3 мм |
Толщина стенки (WT) | 0,15 мм – 5,0 мм |
Длина | До 12 000 мм |
Производственный процесс | Бесшовные/сварные и тянутые |
Поверхностная обработка | BA, EP, Маринованный, Полированный |
Концы трубок | Гладкий конец, без заусенцев, конец для орбитальной сварки |
Температурный диапазон | от -269°С до +550°С |
Стандарты | ASTM A269, ASTM A213, ASTM A312, ASME SA269, SA213 |
Сертификация | EN10204 3.1 / PED 2014/68/ЕС |
Стандартные размеры трубок для инструментов включают 1/8 дюйма, 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 3/4 дюйма и 1 дюйм. Возможны нестандартные размеры в соответствии с чертежами заказчика и спецификациями проекта.
Размеры прецизионных криогенных трубок | |
|---|---|
наружный диаметр (мм) | Вес (мм) |
3.18 | 0.50 |
4.76 | 0.50 |
6.35 | 0.89 |
8.00 | 1.00 |
9.52 | 0.89 |
10.00 | 1.00 |
12.70 | 1.24 |
15.88 | 1.65 |
19.05 | 1.65 |
25.40 | 2.11 |
38.10 | 2.00 |
50.80 | 2.77 |
Для обеспечения соответствия международным криогенным стандартам каждая производственная партия проходит структурированные процедуры контроля. Проверка сырья включает проверку сертификата заводских испытаний, отслеживание номера плавки и положительную идентификацию материала (PMI).
Проверка размеров включает измерение наружного диаметра, измерение толщины стенки, проверку длины, проверку прямолинейности и проверку овальности. Механические испытания включают испытание на растяжение, испытание на предел текучести, испытание на удлинение, испытание на сплющивание, испытание на развальцовку и испытание на твердость. Неразрушающий контроль включает вихретоковый контроль (100% охват), ультразвуковой контроль (UT) и капиллярный контроль (PT) сварных узлов. Проверка поверхности включает в себя проверку шероховатости поверхности, визуальный осмотр, проверку внутренней чистоты и проверку подготовки торцов. Специальные криогенные испытания, включая испытания на криогенный удар и испытания на гидростатическое давление, доступны по запросу. Документация включает сертификат EN10204 3.1, отчет PMI, отчет о проверке размеров, отчет о неразрушающем контроле и отчет об испытаниях под давлением.
 |  |  |
 |  |  |
 |  |  |
Криогенные трубки 316L обслуживают системы жидкого водорода, включая станции заправки водородом, резервуары для хранения водорода, установки по сжижению водорода и системы транспортировки водорода. В отрасли СПГ применяются теплообменники СПГ, испарители СПГ, терминалы регазификации СПГ и плавучие платформы СПГ.
Применение промышленных газов охватывает системы с жидким азотом (LN₂), системы с жидким кислородом (LOX) и системы с жидким аргоном. Криогенное оборудование применяется в криогенных охладителях, крионасосах, гелиевых холодильных системах и криогенных компрессорах. Установки полупроводниковой промышленности включают системы распределения газа высокой чистоты, оборудование для сверхвысокого вакуума и линии подачи газа для чистых помещений. Приложения в аэрокосмической и оборонной сферах охватывают ракетные топливные системы, системы охлаждения спутников и камеры космического моделирования. В медицинской промышленности используются системы охлаждения МРТ и системы хранения медицинских газов.
В 316L меньшее содержание углерода, что снижает риск межкристаллитной коррозии после сварочных работ. Это свойство делает 316L особенно подходящим для готовых криогенных систем.
Каждая поставка включает в себя сертификацию материала EN10204 3.1, отчет об испытаниях PMI, отчет о проверке размеров и соответствующие отчеты о неразрушающих испытаниях. Также доступна документация о соответствии PED 2014/68/EU.
Да, внешние диаметры, толщина стенок и длина нестандартных размеров изготавливаются по чертежам заказчика и требованиям конкретного проекта.
Стандартная обработка поверхности включает яркий отжиг (BA), электрополировку (EP), травление и полировку. Выбор поверхности зависит от требований к чистоте применения.
Да, концы трубок подготовлены для орбитальной сварки с зачищенными кромками и контролируемыми допусками на размеры, чтобы обеспечить стабильное качество сварки.
