Вы когда-нибудь задумывались, как теплообменники обеспечивают бесперебойную работу промышленности? Для этого жизненно важно Качественное изготовление обеспечивает эффективность и безопасность. В этом посте вы узнаете о ключевых компонентах, важности изготовления и о том, как это влияет на производительность. изготовить компоненты теплообменника .
Проектирование компонентов теплообменника начинается со сбора подробной информации о процессе и технических характеристик. Сюда входят скорости потока, температуры, давления, свойства жидкости и факторы загрязнения. Часто клиенты предоставляют таблицы данных в соответствии с отраслевыми стандартами, такими как TEMA, API 660 или API 661. Эти таблицы данных закладывают основу для проектирования, гарантируя, что компоненты точно соответствуют потребностям процесса.
Далее в игру вступает тепловой расчет. Инженеры используют специализированные программные инструменты, такие как HTRI или Aspen Plus, для расчета требований к теплопередаче и оптимизации производительности. Они анализируют такие факторы, как тепловая нагрузка, разница температур, скорости потока и перепады давления. Эти расчеты помогают выбрать правильный тип и размер теплообменника, обеспечивая баланс между эффективностью и стоимостью.
Механическая конструкция соответствует тепловому размеру. Используя программное обеспечение САПР, такое как AutoCAD или SolidWorks, и инструменты проектирования, такие как Compress или Nozzle-Pro, инженеры создают подробные макеты компонентов. В них указаны размеры, материалы, расположение трубок, расположение перегородок и детали фланцев. На этом этапе также создается спецификация, в которой перечислены все детали и материалы, необходимые для изготовления.
Прежде чем начать изготовление, решающее значение имеет утверждение проекта. Подробные чертежи и расчеты передаются клиентам или внутренним группам проверки для проверки. Этот шаг гарантирует, что все спецификации соответствуют отраслевым нормам, требованиям клиентов и стандартам безопасности. Утвержденные чертежи становятся официальным руководством по производству.
Сбор данных о процессе: расход, температура, давление, свойства жидкости.
Тепловой расчет: расчеты теплопередачи, программное моделирование, оптимизация типа и размера теплообменника.
Механическое проектирование: создание подробных чертежей, выбор материалов, составление спецификации.
Утверждение проекта: обзоры клиентов, проверки соответствия нормам, доработка чертежей для изготовления.
Такой структурированный подход гарантирует, что компоненты теплообменника разработаны именно для их предполагаемого применения, что повышает надежность и производительность.
Совет: используйте интегрированное программное обеспечение для теплового и механического проектирования на ранних стадиях процесса, чтобы выявить потенциальные проблемы и сократить расходы на доработку в дальнейшем.
Выбор правильных материалов для компонентов теплообменника имеет решающее значение. Это влияет на долговечность, эффективность и безопасность. На выбор материала влияют несколько факторов, включая коррозионную стойкость, температуру и давление.
Коррозия является первоочередной проблемой. Материал должен противостоять жидкостям, с которыми он контактирует. Например, для кислых или соленых жидкостей требуются коррозионностойкие сплавы. Температура также имеет значение. Высокие температуры требуют материалов, которые сохраняют прочность и сопротивляются окислению. Давление влияет на требования к толщине и прочности. Более высокие давления требуют более прочных материалов, чтобы предотвратить отказ.
Материал | Основные преимущества | Типичные применения |
|---|---|---|
Углеродистая сталь | Прочный, доступный и простой в изготовлении | Умеренные температуры и неагрессивные жидкости |
Нержавеющая сталь | Отличная коррозионная стойкость и легкая очистка | Химическая обработка, пищевая, фармацевтическая и санитарная системы |
Медные сплавы | Высокая теплопроводность и хорошая коррозионная стойкость | Системы отопления, вентиляции и кондиционирования, холодильные и морские системы |
Инконель | Устойчив к экстремальным температурам, окислению и коррозии. | Высокие температуры и агрессивные химические среды |
Выбор материалов означает их соответствие условиям процесса. Например, нержавеющая сталь хорошо работает на химических заводах, работающих с агрессивными жидкостями. Углеродистая сталь распространена в нефти и газе, где жидкости менее агрессивны. Медные сплавы подходят для теплообменников в системах отопления, вентиляции и кондиционирования. Инконель подходит для высокотемпературных нефтехимических процессов.
Правильный выбор материала продлевает срок службы теплообменника за счет снижения коррозии и износа. Это также повышает эффективность теплопередачи. Например, высокая теплопроводность медных сплавов улучшает теплообмен, но может стоить дороже. Использование неподходящих материалов может привести к утечкам, сбоям или частому техническому обслуживанию, что приведет к увеличению затрат.
Совет: Оцените свойства технологической жидкости и условия эксплуатации заранее, чтобы выбрать материалы, которые сбалансируют стоимость, долговечность и производительность для компонентов вашего теплообменника.
Точная механическая обработка и формовка помогают каждому компоненту теплообменника правильно устанавливаться, выдерживать давление и предотвращать утечки.
Компонент | Процесс | Цель |
|---|---|---|
Трубные решетки | Торцовка, сверление, растачивание, зенковка и чистовая обработка | Создает точные отверстия для труб и гладкие уплотняющие поверхности. |
перегородки | Резка пластин и сверление отверстий | Поддерживает трубки и направляет поток жидкости |
Фланцы | Облицовка, придание формы и сверление отверстий под болты | Обеспечивает точные соединения и уплотняющие поверхности. |
Оболочки и каналы | Прокатка листов и сварка швов | Формирует цилиндрические секции, выдерживающие давление. |
Маленькие ракушки | Резка и модификация труб | Обеспечивает эффективный вариант для меньших диаметров. |
Прямые трубы | Раскрой и подготовка концов | Создает необходимую длину и соединяет поверхности. |
U-образные трубы | Гибка на оправке или волочением | Формирует плавные изгибы, ограничивая морщины и деформации. |
При изготовлении важны точные размеры. Производители должны контролировать диаметр отверстий, плоскостность, концентричность, выравнивание и качество поверхности.
Проблема качества | Возможный результат |
|---|---|
Несовпадение отверстий для трубок | Сложная сборка или повреждение трубки. |
Неровные уплотнительные поверхности | Утечка в местах соединений |
Неправильные размеры корпуса | Плохая подгонка внутренних компонентов. |
Искаженные изгибы трубок | Ограниченный поток или концентрация напряжений |
Слабые или дефектные сварные швы | Снижение прочности и устойчивости к давлению. |
Станки с ЧПУ, приспособления, приспособления и датчики помогают поддерживать точность. Проверка размеров и качества поверхности подтверждает, что компоненты соответствуют требуемым спецификациям.
Сварка соединяет важные компоненты теплообменника, включая кожухи, трубные решетки, патрубки и фланцы. Надежные сварные швы сохраняют прочность конструкции и предотвращают утечки при рабочем давлении и температуре.
GTAW, также известная как сварка TIG, обеспечивает чистые и точные соединения тонких сечений и деталей из нержавеющей стали. SMAW обычно используется для изготовления более толстых деталей из углеродистой стали и ремонта в полевых условиях. SAW обеспечивает эффективную сварку длинных оболочечных и швеллерных швов с глубоким проплавлением и высокой скоростью наплавки.
Если применяются требования ASME, процедуры сварки и персонал должны соответствовать соответствующим разделам BPVC. В разделе IX рассматриваются процедуры и квалификация сварщиков, а в разделе VIII рассматриваются требования к конструкции сосудов под давлением. Соответствие требованиям обеспечивает безопасность, отслеживаемость и соответствие нормативным требованиям.
Качество сварных швов проверяется соответствующим неразрушающим контролем. Радиографический и ультразвуковой контроль может выявить внутренние дефекты, а дефекты с помощью проникающего метода обнаруживают дефекты, разрушающие поверхность. Требуемый метод и критерии приемки зависят от материала, конструкции соединения, норм и спецификаций заказчика.
Записи о производстве должны включать спецификации процедуры сварки, записи о квалификации, отчеты о проверках и журналы ремонта. Сочетание квалифицированного персонала, утвержденных процедур, контролируемых условий сварки и документированных проверок помогает производить долговечные и герметичные компоненты теплообменника.
Сборка является решающим этапом изготовления компонентов теплообменника. Он объединяет все обработанные, формованные и сваренные детали в единый блок, готовый к испытаниям и установке. Правильная сборка обеспечивает эффективную и надежную работу теплообменника в рабочих условиях.
Пучок образует ядро теплообменника. Он состоит из трубок, расположенных внутри трубных решеток, поддерживаемых перегородками и защищенных противоударными пластинами.
Трубы вставляются в просверленные отверстия трубных решеток. Их необходимо правильно развернуть или приварить, чтобы обеспечить плотную посадку и предотвратить утечки.
Между трубными решетками установлены Правильное расположение и ориентация перегородок оптимизируют теплопередачу и снижают вибрацию. перегородки для поддержки труб и направления потока жидкости.
Трубные решетки удерживают трубки на месте и герметизируют стороны жидкости. Перед сборкой они должны быть чистыми и свободными от мусора.
Противоударные пластины защищают трубы возле впускного патрубка корпуса от высокоскоростного удара жидкости, предотвращая эрозию.
Осторожное обращение во время сборки пучка позволяет избежать повреждения или деформации трубки. Проверка соосности подтверждает, что трубки и перегородки подходят точно, избегая напряжений.
После сборки пакета на корпус и канальные цилиндры устанавливаются и привариваются другие компоненты.

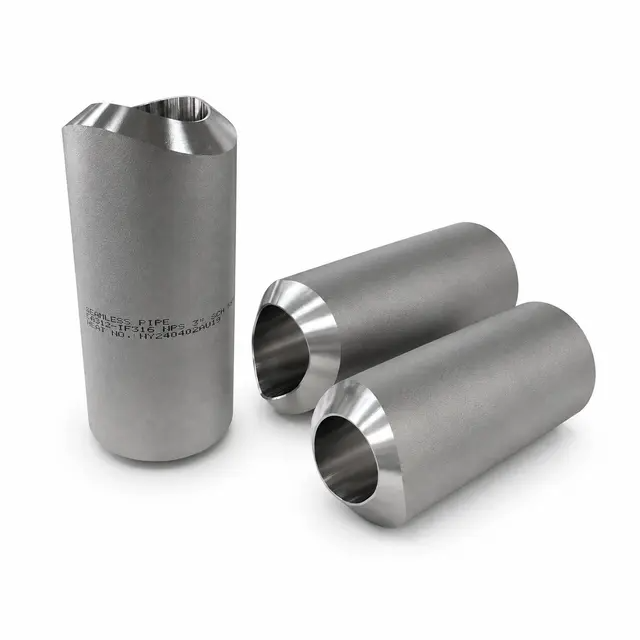

Форсунки обеспечивают точки входа и выхода жидкости. Они тщательно расположены и сварены для обеспечения целостности давления.
Седла поддерживают теплообменник на фундаменте. Они выровнены и приварены к корпусу, обеспечивая стабильную поддержку.
Также привариваются такие Они должны соответствовать проектным спецификациям и стандартам сварки. приспособления , как подъемные проушины, проходные пластины и усиливающие подушки.
Сварка на этом этапе осуществляется в соответствии с утвержденными процедурами для обеспечения прочности и герметичности. При проверке сборки проверяют правильность позиционирования перед сваркой.
Заключительный этап сборки включает в себя помещение готового комплекта в корпус.
Пучок вставляют осторожно, чтобы не повредить трубки или перегородки.
Выравнивание проверяется на предмет правильной посадки.
Фланцы корпуса и канала скрепляются болтами с использованием определенных материалов прокладок и моментов затяжки болтов для создания плотного уплотнения.
Для предотвращения протечек на фланцевых соединениях устанавливаются уплотнительные ленты или прокладки.
Правильная болтовая фиксация фланца обеспечивает равномерное распределение давления и предотвращает коробление фланца. Схема и значения крутящего момента соответствуют стандартам производителя или отрасли.
Выравнивание во время сборки имеет жизненно важное значение. Неправильное выравнивание может привести к:
Повреждение или напряжение трубки, приводящее к утечкам или выходу из строя
Сложность герметизации фланцевых соединений.
Повышенная вибрация и сокращение срока службы теплообменника.
Уплотнение обеспечивает удержание жидкости под давлением и температурой. Использование правильных прокладок, герметиков и методов крепления болтами предотвращает утечки.
Регулярные проверки во время сборки позволяют заранее выявить перекосы или плохие уплотнения, что позволяет сократить дорогостоящие доработки.
Испытания начинают с визуального контроля сварных швов, обработанных поверхностей и собранных деталей. Инспекторы проверяют на наличие трещин, коррозии, смещения и повреждений поверхности. Методы неразрушающего контроля, включая радиографический, проникающий и ультразвуковой контроль, помогают выявить поверхностные или внутренние дефекты, не повреждая компоненты.
Гидростатические испытания подтверждают механическую прочность и герметичность. Теплообменник заполнен водой и находится под давлением в соответствии с действующими нормами проектирования. Инспекторы контролируют систему на предмет утечек, потери давления или деформации в течение указанного периода выдержки.
Контроль качества продолжается на протяжении всего производства. Группы проверяют сертификаты материалов, допуски на обработку, процедуры сварки, точность размеров, выравнивание сборки и результаты испытаний. В протоколах проверок документируются применимые стандарты, несоответствия, корректирующие действия и отслеживаемость компонентов.
После испытаний внутренние полости осушают и сушат для предотвращения коррозии. При необходимости можно использовать защитные покрытия, герметичную упаковку, ящики или продувку азотом. Четкие этикетки содержат инструкции по обращению и подтверждают статус проверки перед отправкой или хранением.
Монтаж и пуско-наладка компонентов теплообменника – завершающий этап ввода оборудования в эксплуатацию. Это требует тщательного планирования, точного выполнения и тщательного тестирования, чтобы гарантировать безопасную и эффективную работу теплообменника.
Перед установкой место необходимо подготовить. Это включает в себя проверку того, что фундамент или опорная конструкция ровны, прочны и готовы выдержать вес теплообменника. Достаточное пространство вокруг устройства необходимо для монтажа, сборки и будущего обслуживания.
Такелажные работы включают подъем и перемещение тяжелых компонентов теплообменника с помощью кранов, подъемников или вилочных погрузчиков. Правильное оборудование и методы монтажа предотвращают повреждение хрупких деталей, таких как трубы и фланцы. Крайне важно соблюдать протоколы безопасности и координировать свои действия с персоналом объекта, чтобы избежать несчастных случаев.
После установки теплообменник необходимо точно выровнять и выровнять. Несоосность может вызвать нагрузку на трубы и соединения, что приведет к утечкам или преждевременному выходу из строя. Использование лазерных инструментов для выравнивания или спиртовых уровней помогает добиться точного позиционирования.
Затем подключаются трубопроводы к впускным и выпускным патрубкам. Они должны плотно прилегать, не прилагая усилий и не сгибая теплообменник. Правильный выбор прокладок и последовательность болтовых соединений фланцев гарантируют отсутствие утечек в соединениях. Необходимо установить опоры для труб во избежание чрезмерных нагрузок на патрубки теплообменника.
Приборы, такие как датчики температуры, манометры и расходомеры, устанавливаются во время ввода в эксплуатацию. Эти устройства контролируют работу теплообменника и предоставляют данные для систем управления.
Интеграция системы управления включает подключение датчиков к распределенной системе управления (РСУ) предприятия или программируемым логическим контроллерам (ПЛК). Это позволяет автоматически контролировать, подавать сигналы тревоги и регулировать рабочие параметры для оптимизации эффективности и безопасности.
Запуск следует запланированной последовательности, чтобы постепенно ввести теплообменник в эксплуатацию. Первоначальные проверки включают проверку всех соединений, положений клапанов и функциональности приборов.
При тестировании производительности измеряются такие параметры, как разница температур, скорость потока и падение давления. Эти значения сравниваются с проектными спецификациями для подтверждения правильной работы. Любые отклонения могут указывать на такие проблемы, как загрязнение, утечки или дисбаланс потока.
Если тесты выявляют проблемы, вносятся коррективы. Это может включать в себя настройку скорости потока, повторное затягивание фланцев или повторную калибровку инструментов. Точная настройка обеспечивает работу теплообменника с максимальной эффективностью.
Наконец, подготавливается полная документация по передаче. Сюда входят исполнительные чертежи, протоколы испытаний, руководства по эксплуатации и графики технического обслуживания. Предоставление этой информации способствует безопасной эксплуатации и устранению неполадок в будущем.
Изготовление компонентов теплообменника предполагает тщательное проектирование, точную механическую обработку, сварку и тщательные испытания. Качество и точность на каждом этапе обеспечивают надежную работу без утечек. Правильный выбор материала и сборка влияют на эффективность и продлевают срок службы. Соблюдение стандартов и детальные проверки предотвращают сбои и дорогостоящий ремонт. Для успешных проектов интегрируйте проектирование, производство и контроль качества от начала до конца. Huashang Steel предлагает профессионально изготовленные компоненты теплообменников, обеспечивающие долговечность и оптимизированную производительность для разнообразных промышленных нужд.
Ответ: Изготовление компонентов теплообменника означает проектирование, обработку, формование, сварку и сборку таких деталей, как трубные решетки, трубки, перегородки, кожухи и фланцы, для создания функционального теплообменника.
Ответ: Изготовьте компоненты теплообменника, следуя подробным спецификациям проектирования, выбрав подходящие материалы, используя прецизионную механическую обработку, применив правильные методы сварки и проведя тщательные испытания.
Ответ: Выбор материала влияет на долговечность, коррозионную стойкость и эффективность теплопередачи, обеспечивая надежную работу изготовленных компонентов теплообменника при определенных условиях температуры и давления.
Ответ: GTAW, SMAW и SAW — это распространенные методы сварки, используемые для изготовления компонентов теплообменника, каждый из которых подходит для разных материалов и толщин.
О: Внимательно осмотрите сварные швы, фланцевые уплотнения и расширения труб; используйте методы неразрушающего контроля и обеспечьте правильное выравнивание сборки во избежание утечек в изготовленных компонентах теплообменника.
