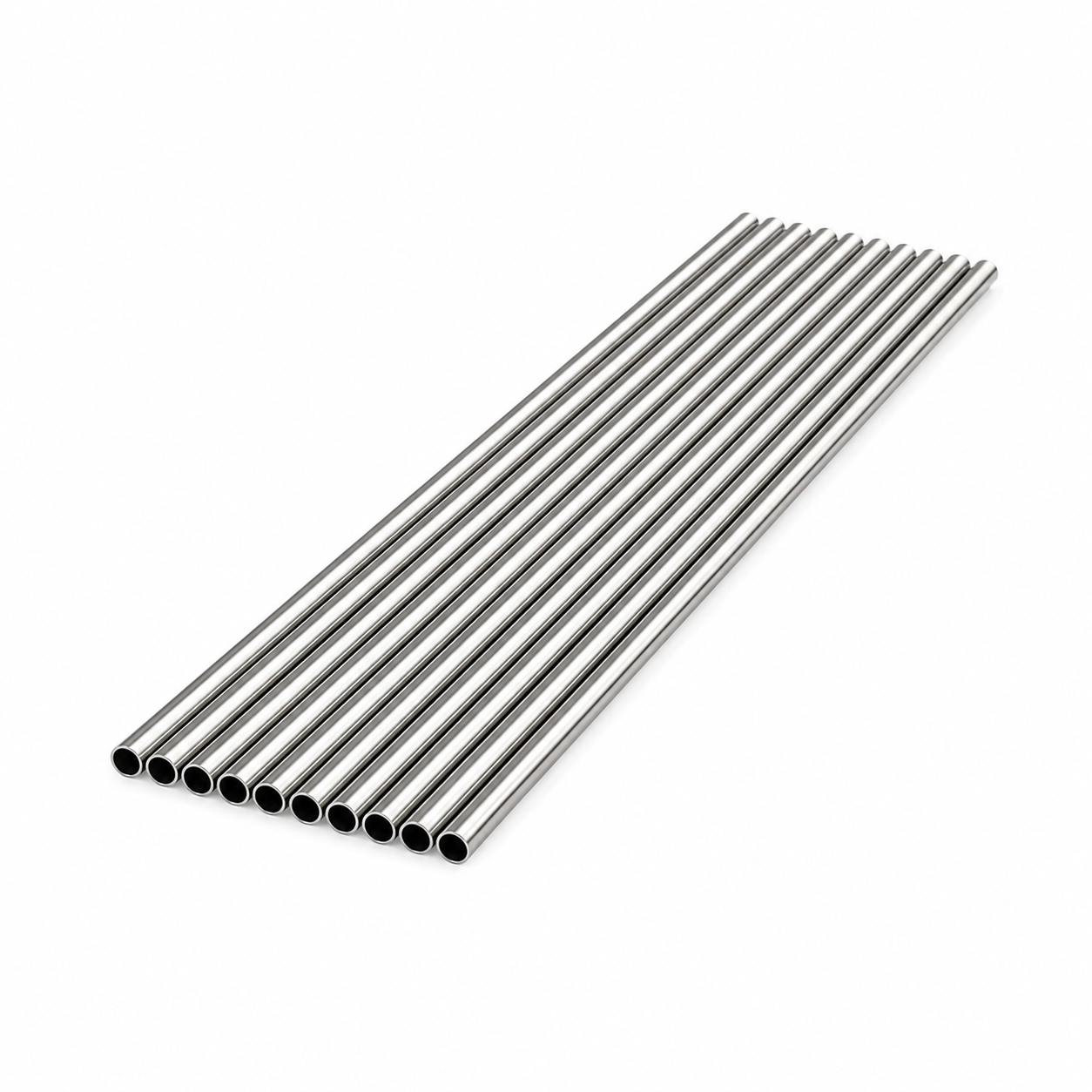

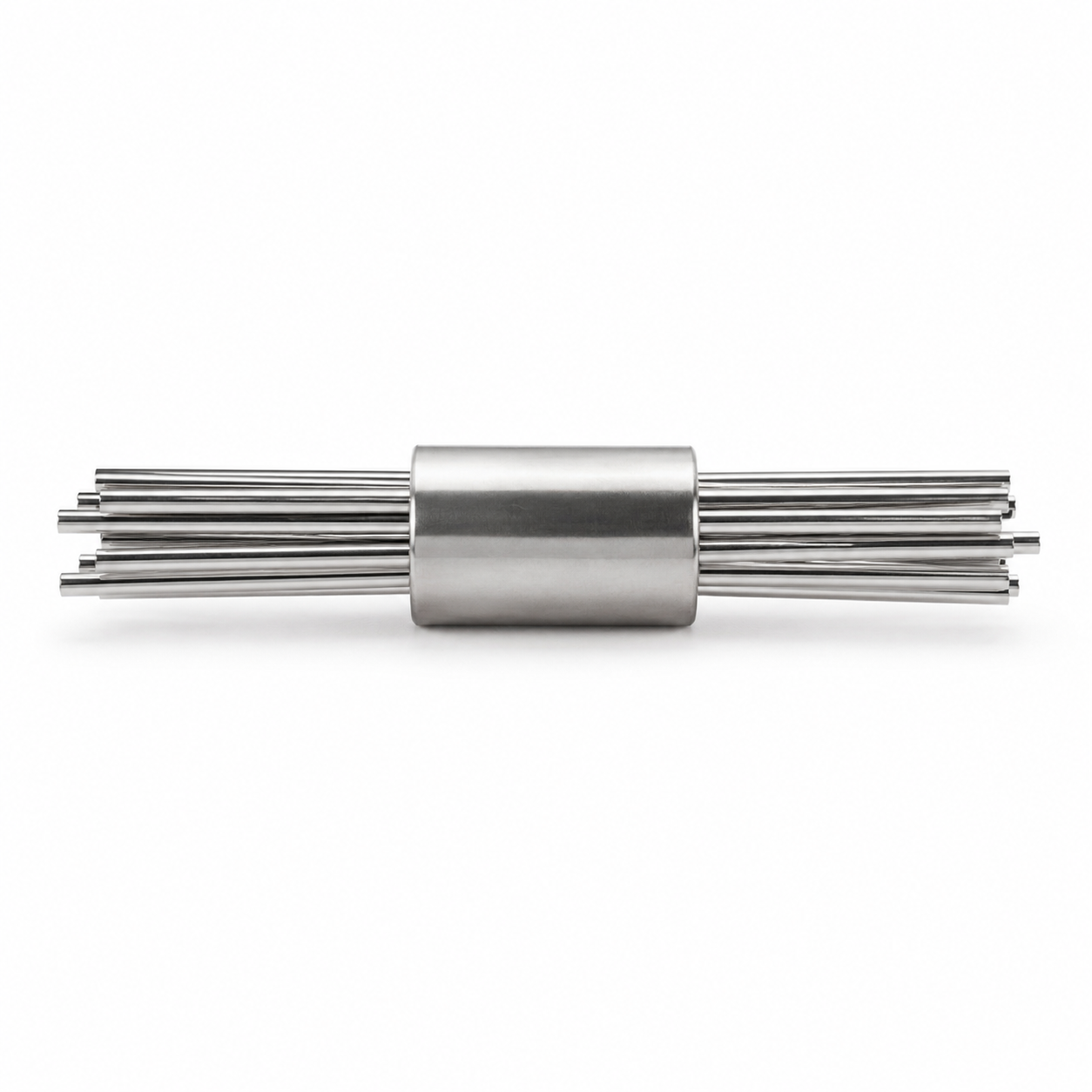

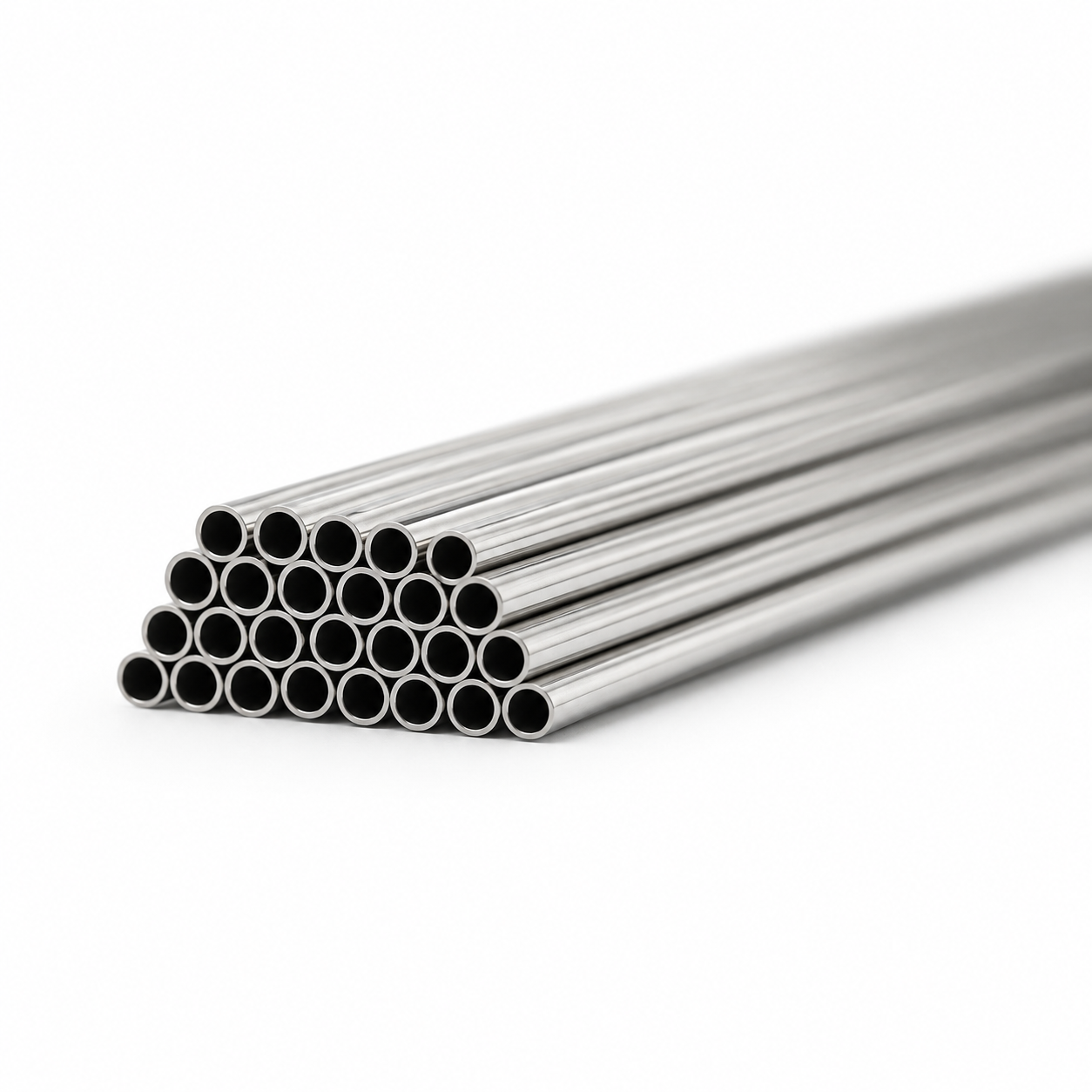

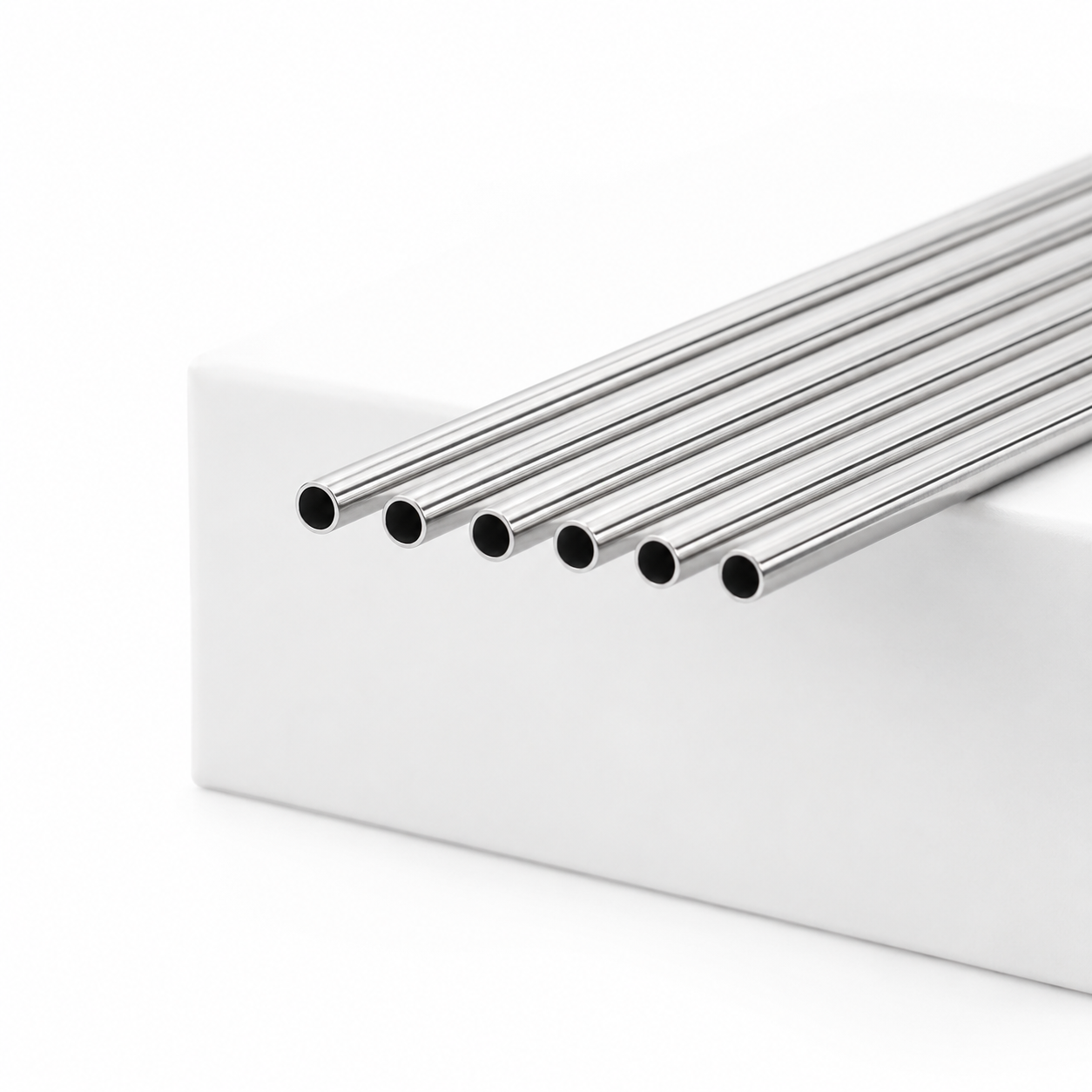

Криогенная капиллярная трубка представляет собой прецизионную трубку малого диаметра, предназначенную для применения в условиях сверхнизких температур, требующих точного контроля жидкости, регулирования давления, теплопередачи и ограничения потока. Трубы, изготовленные компанией Huashang Steel, изготовлены из сплавов криогенного класса, включая нержавеющую сталь TP316L, Inconel 625, Incoloy 825 и Monel 400. Они сохраняют механическую прочность и стабильность размеров при температурах до -269°C (-452°F).
Эти трубки используются в широком спектре промышленных применений, включая производство криорефрижераторов, водородные энергетические системы, производство полупроводников, аэрокосмическую технику и научно-исследовательские центры. Трубы, изготовленные с помощью бесшовных прецизионных процессов холодной вытяжки, имеют строгий контроль размеров и различные варианты отделки поверхности для удовлетворения конкретных требований криогенной и водородной промышленности.
 |  |  |
Параметр | Диапазон |
|---|---|
Марка материала | TP316L, Инконель 625, Инколой 825, Монель 400 |
Стандартный | ASTM A269, ASTM A632, ASTM B444, ASTM B423 |
Производственный процесс | Бесшовная/холоднотянутая прецизионная труба |
Внешний диаметр (НД) | 0,30 мм – 8,00 мм |
Толщина стенки (WT) | 0,05 мм – 1,00 мм |
Длина | Прямая длина или катушка |
Поверхностная обработка | BA, EP, Маринованный |
Толерантность | От ±0,01 мм до ±0,03 мм |
Рабочая температура | от -269°С до +600°С |
Сертификация | EN10204 3.1, PED 2014/68/ЕС |
Для распространенных сценариев применения доступны два набора предварительно установленных стандартных размеров. Нестандартные размеры могут быть изготовлены в соответствии с чертежами заказчика и конкретными требованиями к регулированию потока.
Сверхточные размеры
наружный диаметр (мм) | Вес (мм) | ВД (мм) |
|---|---|---|
0.80 | 0.15 | 0.50 |
1.00 | 0.20 | 0.60 |
1.20 | 0.20 | 0.80 |
1.60 | 0.25 | 1.10 |
2.00 | 0.30 | 1.40 |
2.50 | 0.30 | 1.90 |
3.00 | 0.50 | 2.00 |
4.00 | 0.50 | 3.00 |
6.00 | 0.80 | 4.40 |
8.00 | 1.00 | 6.00 |
Распространенные размеры криорефрижераторов и водородной промышленности
Размер |
|---|
0,8 × 0,15 мм |
1,0 × 0,20 мм |
1,2 × 0,20 мм |
1,6 × 0,25 мм |
2,0 × 0,30 мм |
3,0 × 0,50 мм |
4,0 × 0,50 мм |
Трубка спроектирована для обеспечения стабильной работы в криогенных рабочих средах. Он сохраняет прочность и стабильность размеров при температурах до -269°C, обеспечивая длительное использование в системах с экстремально низкими температурами. Для систем расширения Джоуля-Томсона (JT) и криогенных холодильных контуров точно контролируемый внутренний диаметр обеспечивает стабильное ограничение потока и регулирование жидкости.
Строгий производственный контроль наружного диаметра, внутреннего диаметра и толщины стенок обеспечивает предсказуемые характеристики потока для всех производственных партий. Выбранные материалы сплавов совместимы с гелием, водородом, азотом, кислородом и другими распространенными криогенными средами. Для газовых систем высокой чистоты доступны варианты отделки поверхности светлым отжигом (BA) и электрополировкой (EP) с контролируемым уровнем шероховатости поверхности. Базовый материал совместим с процессами орбитальной сварки и автоматизированной сборки, что упрощает интеграцию производства.
 |  |  |
 |  |  |
 |  |  |
Все поступающее сырье проходит проверку сертификата заводских испытаний, отслеживание номера плавки, положительную идентификацию материала (PMI) и анализ химического состава для подтверждения полного соответствия указанным маркам материалов.
100% контроль размеров проводится на каждой трубе, охватывая наружный диаметр, внутренний диаметр, толщину стенки и длину. Дополнительная проверка геометрии включает проверку овальности, измерение соосности, проверку прямолинейности и проверку подготовки торца с типичными допусками на размеры ±0,01 мм как для наружного, так и для WT. Механические испытания охватывают прочность на растяжение, предел текучести, удлинение, твердость, сплющивание и развальцовку для проверки характеристик конструкции в криогенных условиях и условиях давления.
Методы неразрушающего контроля включают вихретоковый контроль (ECT), ультразвуковой контроль (UT) и проникающий контроль (PT) для собранных компонентов. Испытание пневматическим давлением и испытание гидростатическим давлением проводятся для проверки устойчивости к давлению и характеристик уплотнения.
Для применений с водородом и гелием проводятся проверка на отсутствие масла, проверка на отсутствие смазки, проверка на отсутствие частиц и проверка на чистоту упаковки для соответствия системным требованиям высокой чистоты. Все заказы поставляются с полной документацией, включая сертификат материала EN10204 3.1, отчет PMI, отчет о проверке размеров, отчет о механических испытаниях, отчет о шероховатости поверхности и отчет о неразрушающем контроле.
Криогенные капиллярные трубки используются во многих отраслях промышленности. При производстве криорефрижераторов они действуют как прецизионные трубки ограничения потока и каналы теплопередачи в криокулерах Гиффорда-МакМагона (GM), импульсных трубках и криокулерах Стирлинга. Они также поддерживают системы крионасосов для производства полупроводников, дисплеев и оборудования для вакуумного нанесения покрытий.
В водородных энергетических системах трубки интегрируются в ожижители жидкого водорода (LH₂), водородные заправочные станции, системы хранения, компрессорные системы и платформы для испытаний топливных элементов. Он также обслуживает гелиевые холодильные установки, включая блоки рекуперации, системы циркуляции и холодильное оборудование. Дополнительные варианты использования включают ракетные двигательные установки, линии передачи криогенного топлива и спутниковые системы терморегулирования в аэрокосмической отрасли; ускорители частиц, сверхпроводящие магниты и системы охлаждения квантовых компьютеров в научных исследованиях; охлаждение МРТ и криогенное хранение медицинского оборудования в медицинском оборудовании.
Криогенные капиллярные трубки производятся из нержавеющей стали TP316L, Inconel 625, Incoloy 825 и Monel 400, все они разработаны для криогенных условий эксплуатации.
Трубка выдерживает диапазон рабочих температур от -269°C до +600°C, сохраняя структурные свойства при экстремальных температурных колебаниях.
Доступные варианты отделки поверхности: BA, EP и травление. Поверхность БА имеет типичную шероховатость Ra ≤ 0,8 мкм, стандартная поверхность ЭП имеет Ra ≤ 0,4 мкм, а поверхность ЭП высокой чистоты достигает Ra ≤ 0,25 мкм.
Каждый заказ поставляется с сертификатом материала EN10204 3.1 и соответствует PED 2014/68/EU. Также включены полные отчеты о проверках, охватывающие PMI, размеры, механические элементы и элементы неразрушающего контроля.
Для запросов на нестандартные размеры или консультаций по конкретному проекту группы коммерческих закупок могут связаться с Huashang Steel для получения индивидуальной поддержки.
