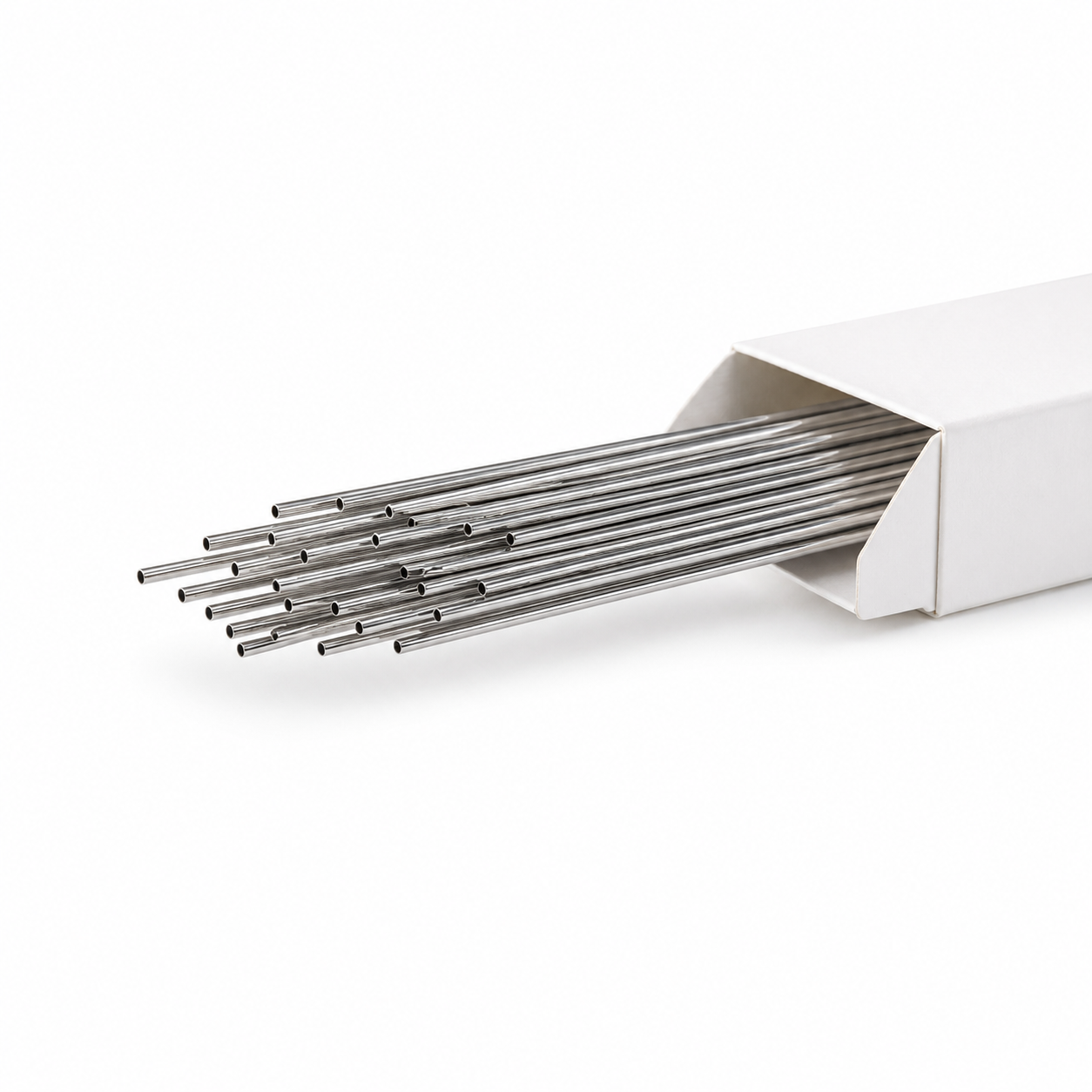

Очищенные капиллярные трубки без заусенцев представляют собой прецизионные трубки малого диаметра, предназначенные для систем терморегулирования. Они функционируют как микротрубки-теплообменники, сердцевинные трубки, сенсорные трубки, охлаждающие трубки и каналы потока в аэрокосмических теплообменниках и компактных сердцевинах микротрубчатых теплообменников. Эти трубы подвергаются специальным производственным процессам, позволяющим добиться гладких внутренних поверхностей, чистых отверстий и концов без заусенцев.
В аэрокосмических теплообменниках чистота трубок и отсутствие заусенцев на концах трубок являются критическими факторами, влияющими на производительность системы. Малые внутренние диаметры подвержены засорению частицами, остатками масла, металлической стружкой, заусенцами и поверхностным загрязнением. Эти дефекты могут привести к ограничению потока, закупорке, утечке, повышенному перепаду давления, снижению эффективности теплопередачи или отказу сборки. Наши капиллярные трубки производятся со строгим контролем размеров, имеют гладкие внутренние поверхности, чистые отверстия, концы без заусенцев и защищенную упаковку, позволяющую решить эти проблемы.
 |  |  |
Параметр | Диапазон |
|---|---|
Внешний диаметр (НД) | 0,2–6,0 мм |
Толщина стенки (WT) | 0,02–1,50 мм |
Максимальная прямая длина | ≤12 метров |
Максимальная длина катушки | ≤ 500 м |
Доступные типы | Прямой, Катушка |
Изготовление | Согласно чертежу или образцу |
Термическая обработка: отжиг/BA/обработка раствором, снятие напряжения, QT
Твердость материала: Холоднозакаленный, полузакаленный, закаленный на 1/4, мягкий.
Состояние поверхности: Травленая, пассивированная, блестящая, шлифованная, полированная, очищенная, санитарного уровня.
Материал | Подходящие приложения |
|---|---|
Нержавеющая сталь 304/304L | Общие компактные теплообменники, антикоррозионные системы охлаждения |
Нержавеющая сталь 316L | Аэрокосмические теплообменники, маслоохладители, конденсаторы, испарители, криогенные системы, системы, связанные с водородом. |
Нержавеющая сталь 321 | Высокотемпературные и устойчивые к окислению теплообменники. |
Нержавеющая сталь 310S | Высокотемпературные тепловые системы |
Дуплекс 2205 | Высокая прочность и стойкость к хлоридной коррозии |
Супер Дуплекс 2507 | Морская вода, море и среда с сильной коррозией |
Нержавеющая сталь 904L | Химически и кислотостойкие системы теплообменников |
Инконель 625 | Аэрокосмическая промышленность, высокая температура, высокое давление, охладители отбираемого воздуха, сверхкритические теплообменники CO₂ |
Инконель 600/601 | Применения, устойчивые к высокотемпературному окислению |
Инколой 800/825 | Высокая температура и агрессивная среда |
Хастеллой C276 | Сильнокоррозионные, кислотостойкие и химические теплообменники |
Титан класса 2/класса 5 | Легкие теплообменники, теплообменники для морской воды, химической и аэрокосмической промышленности. |
Наши капиллярные трубки подходят для различных систем терморегулирования в аэрокосмической отрасли:
Теплообменники для аэрокосмической отрасли : используются там, где требуются компактные размеры, малый вес и чистые внутренние поверхности.
Охладители отбираемого воздуха : для охлаждения горячего сжатого воздуха из авиационных двигателей или вспомогательных систем.
Масляные радиаторы : для систем охлаждения авиационного смазочного масла, гидравлического масла и топливного масла.
Радиаторы : В легких компактных радиаторах, требующих низкого перепада давления на стороне воздуха.
Интеркулеры : в системах охлаждения наддувочного воздуха и жидкостно-воздушного охлаждения.
Конденсаторы и испарители : В теплообменниках хладагента и системах с двухфазным потоком.
Жидкостно-жидкостные теплообменники : В компактных системах охлаждения с двумя жидкими средами.
Криогенные рекуператоры : в системах рекуперации СПГ, водорода и низкотемпературных системах.

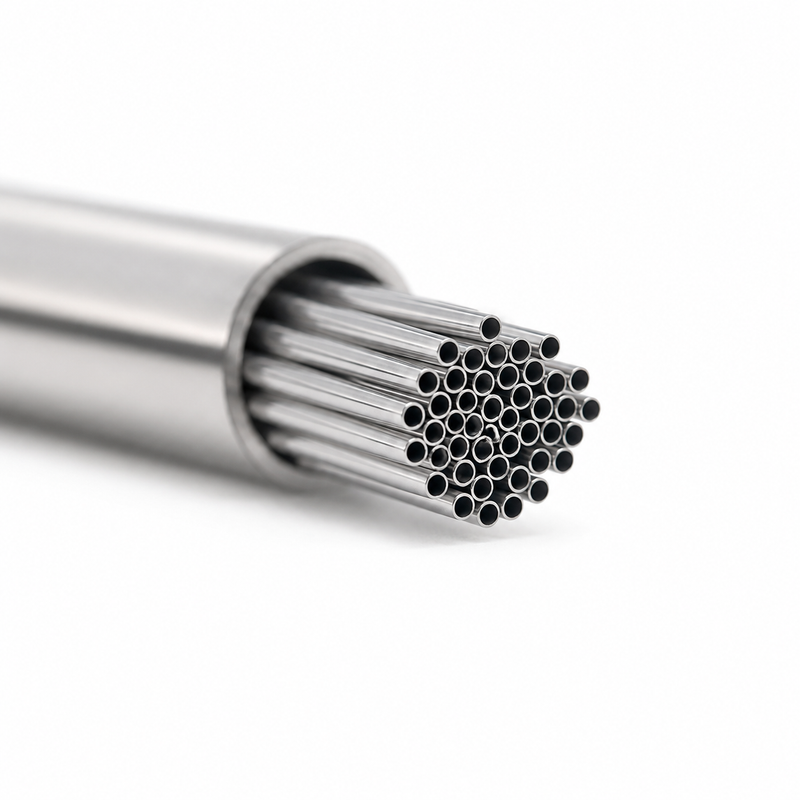

Сердечники микротрубчатого теплообменника : в виде сердцевинных трубок или пучков трубок между трубными решетками.
Объект проверки | Цель |
|---|---|
ОД осмотр | Обеспечьте точную сборку и герметизацию трубной решетки. |
Идентификационная проверка | Обеспечить стабильный расход и контроль падения давления. |
Проверка толщины стенок | Обеспечить устойчивость к давлению и эффективность теплопередачи. |
Проверка округлости | Повышение точности сборки и стабильности потока. |
Проверка прямолинейности | Обеспечьте плавную сборку пучка труб. |
Проверка длины | Соответствие требованиям к обрезке по длине и чертежам |
Проверка конца трубы | Убедитесь, что концы не имеют заусенцев, имеют чистый срез и фаски. |
Проверка чистоты внутренней поверхности | Проверьте масло, частицы, стружку, остатки и риск загрязнения. |
Осмотр поверхности | Проверьте царапины, вмятины, окисление, ямки, пятна и следы обращения. |
Проверка продувки/промывки воздухом | Убедитесь, что отверстие трубки открыто и чисто. |
Проверка частиц/остатков | Для требований точной очистки, где это применимо |
Тест PMI | Проверьте марку материала |
Тест химического состава | Подтвердить соответствие материала |
Механические испытания | Проверьте прочность на разрыв, предел текучести и удлинение. |
Испытание на твердость | Подтвердите состояние материала, где это необходимо. |
Испытание гидростатическим давлением | Проверьте устойчивость к давлению |
Испытание давлением воздуха | Проверьте риск утечки |
Испытание на утечку воздуха под водой | Обнаружение видимой утечки |
Испытание на утечку гелия | Для аэрокосмической, криогенной, вакуумной и высоконадежной техники. |
Вихретоковое тестирование | Обнаружение поверхностных и приповерхностных дефектов, где это возможно. |
Ультразвуковой контроль | Обнаружение внутренних дефектов там, где позволяет размер трубки. |
Проверка упаковки | Подтвердите закрытые концы, герметичную упаковку и защиту от загрязнения. |
 |  |  |
 |  |  |
 |  |  |
Мы поставляем очищенные и без заусенцев капиллярные трубки по чертежам, образцам или техническим условиям заказчика. Доступные формы поставки включают прямые длины, отрезанные по длине, прецизионные бесшовные, сварные и перетянутые, из нержавеющей стали, никелевого сплава, титана, очищенные и закрытые микротрубки, без заусенцев, с фаской на конце, трубы для сборки трубных решеток и трубы для сердечников аэрокосмических теплообменников.
Прямые капиллярные трубки доступны длиной до 12 метров. Также предоставляются варианты индивидуальной обрезки по длине в соответствии с конкретными требованиями.
Капиллярные трубки из нержавеющей стали 316L и никелевого сплава рекомендуются для криогенных применений из-за их низкотемпературной прочности и герметичности.
Мы предлагаем обрезанные концы без заусенцев, концы с фаской и концы с колпачками для защиты трубок во время транспортировки и хранения.
