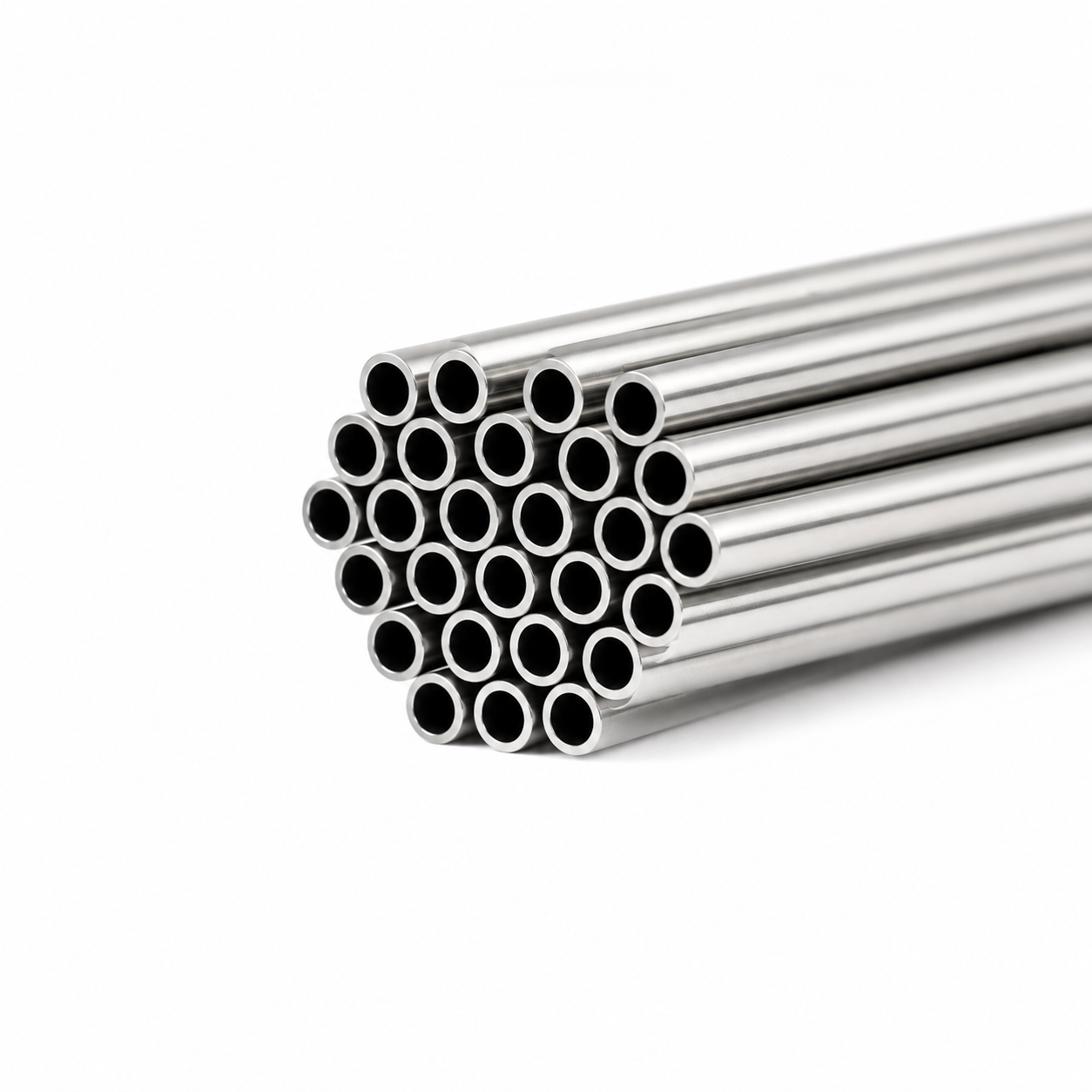

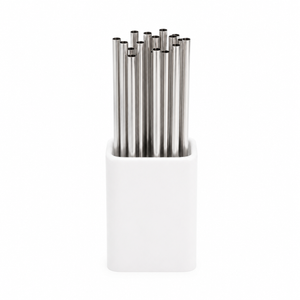

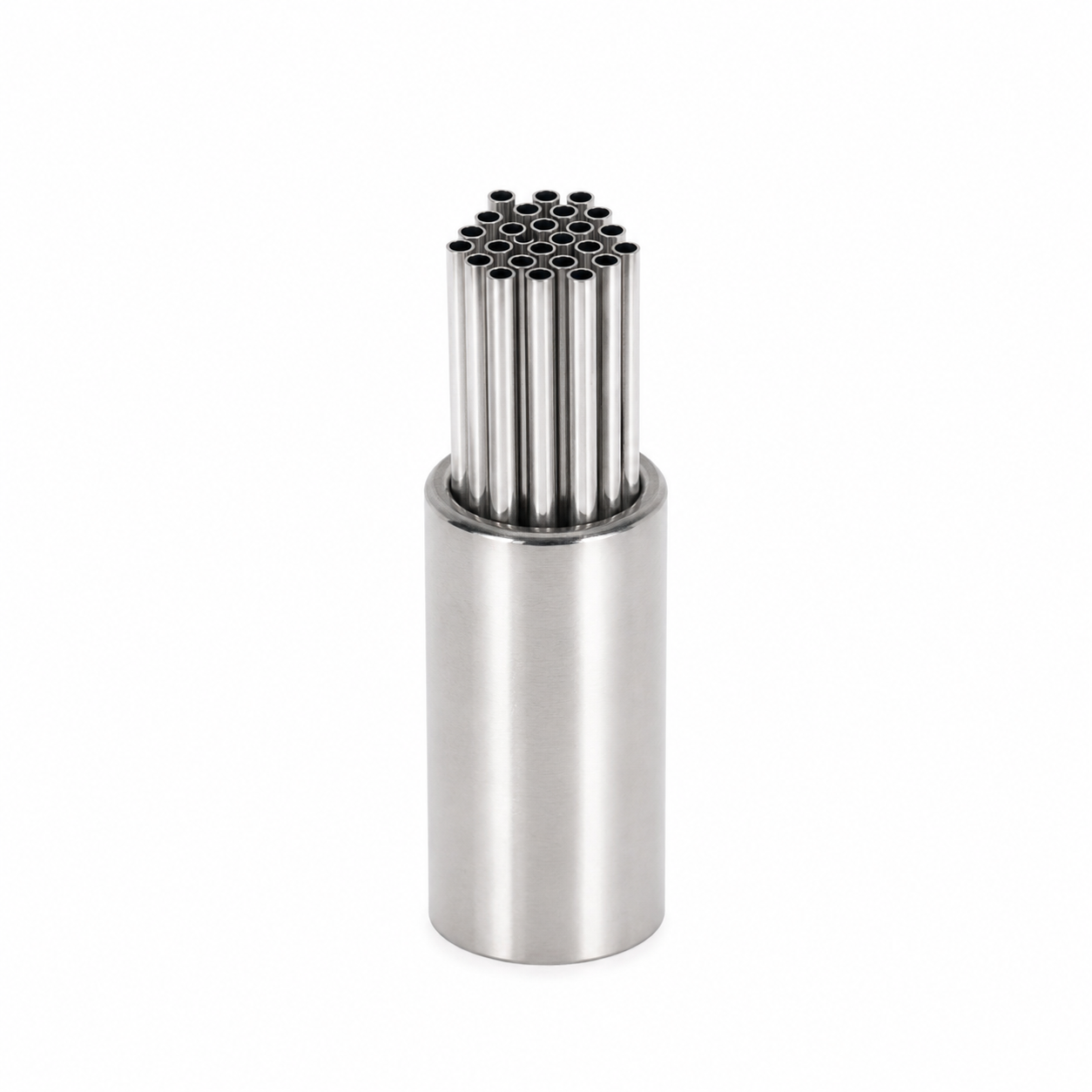

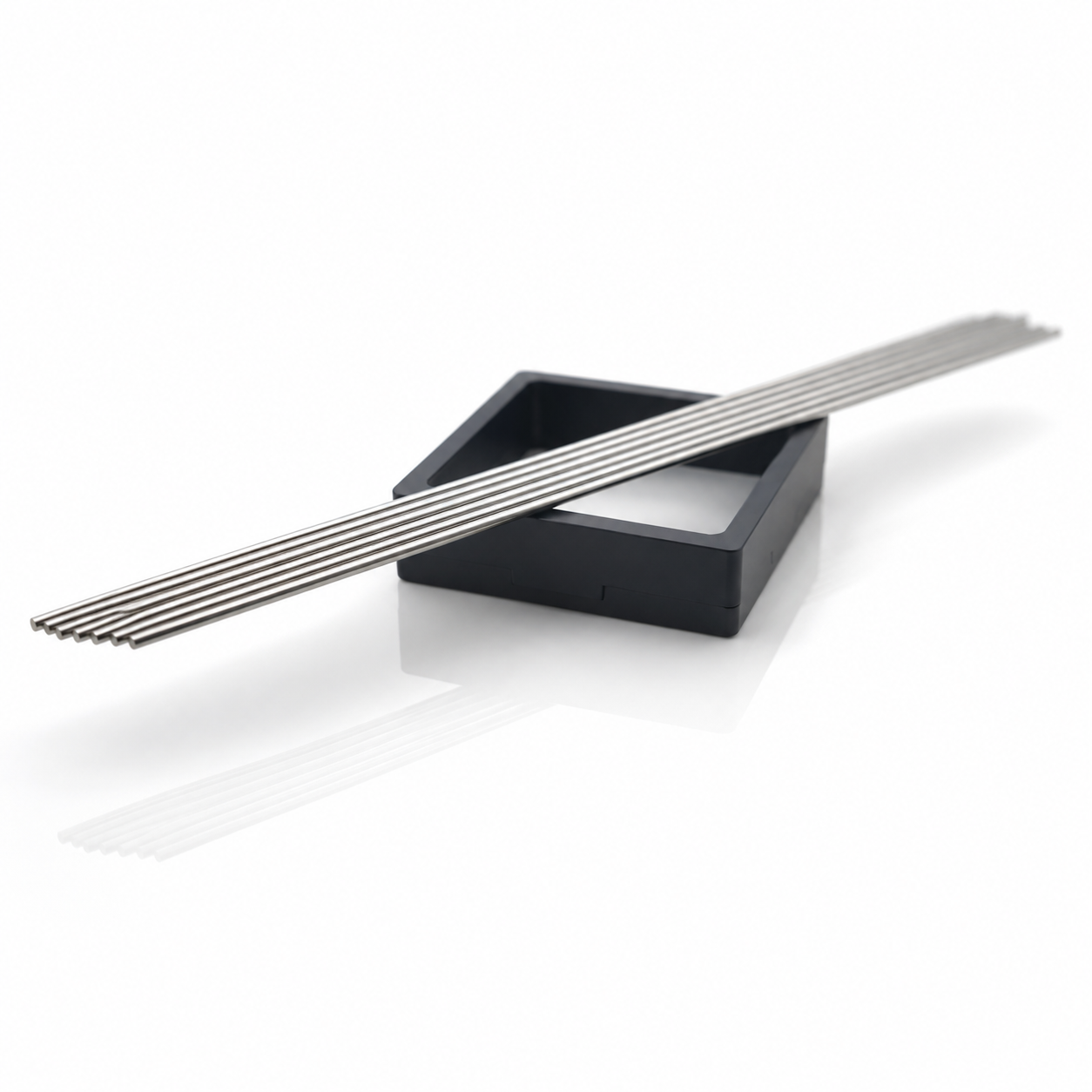

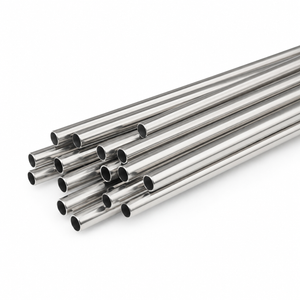

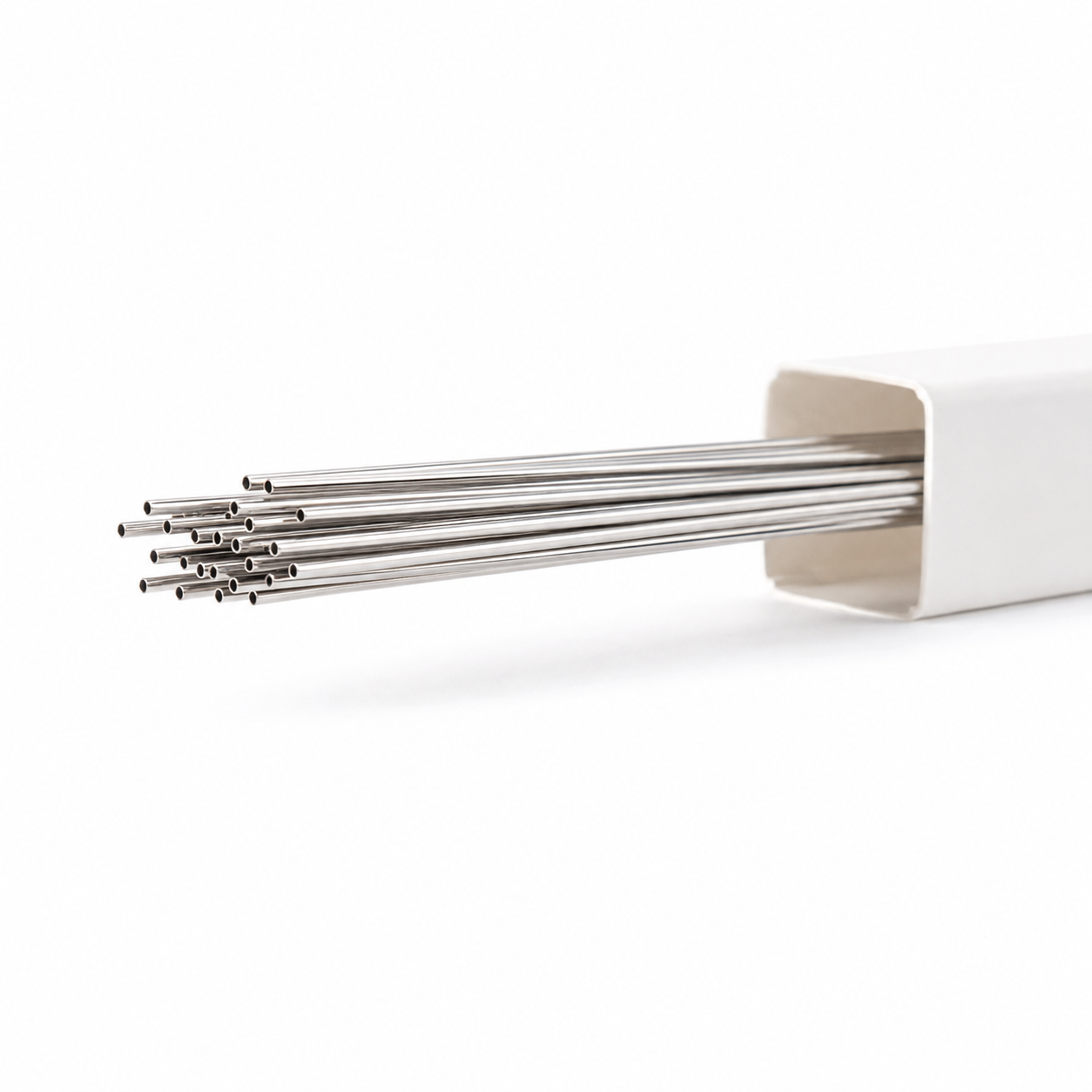

Трубки сердцевины теплообменника Microtube — это прецизионные трубки малого диаметра, разработанные для компактных и высокопроизводительных сердцевин теплообменников. В типичных конфигурациях сотни или тысячи этих микротрубок собираются между трубными решетками, образуя сердечники теплопередачи. Одна жидкость течет внутри трубок, а другая жидкость течет снаружи. Небольшой диаметр трубки обеспечивает высокое соотношение площади поверхности к объему, что обеспечивает тепловые характеристики в компактных и легких конструкциях. Эти трубы удовлетворяют потребности коммерческих закупок во многих отраслях промышленности.
Сердечники из микротрубок позволяют производителям теплообменников изготавливать сердечники теплообменников меньшего размера и легче по сравнению с традиционными конструкциями из трубок большого диаметра. Эта характеристика поддерживает приложения в аэрокосмической, гоночной, оборонной, компактных тепловых системах и высокопроизводительном охлаждении.
Небольшой внешний диаметр микротрубок увеличивает площадь поверхности теплопередачи в ограниченном объеме. Эта характеристика способствует повышению эффективности теплопередачи и обеспечивает компактность конструкции теплообменника.
Точный контроль внутреннего диаметра, толщины стенок, округлости и обработки внутренней поверхности помогает поддерживать плавный поток жидкости. Эта функция полезна для радиаторов, промежуточных охладителей, масляных радиаторов, конденсаторов, испарителей и систем воздушного охлаждения.
Микротрубки функционируют как небольшие сосуды под давлением внутри сердцевин теплообменника. При правильном выборе материала, контроле толщины стенок и испытаниях под давлением они работают в теплообменниках высокого давления, сверхкритических системах CO₂, водородных системах и системах управления температурным режимом в аэрокосмической отрасли.

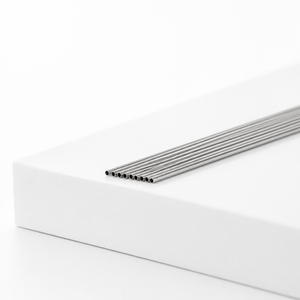

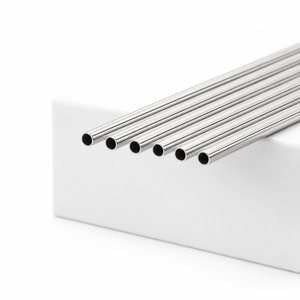

Микротрубки из никелевых сплавов, включая Inconel 625, Inconel 600, Inconel 601, Incoloy 800, Incoloy 825 и Hastelloy C276, обеспечивают жаропрочность, стойкость к окислению и коррозионную стойкость для высокотемпературных теплообменников.
Микротрубки из нержавеющей стали 316L и никелевого сплава используются в криогенных рекуператорах, системах СПГ, системах водородного охлаждения и низкотемпературных теплообменниках. Они обладают низкотемпературной вязкостью, чистыми внутренними поверхностями и герметичностью.
В зависимости от рабочей жидкости и окружающей среды можно выбрать нержавеющую сталь, дуплексную нержавеющую сталь, никелевый сплав или титан, чтобы противостоять коррозии от масла, газа, охлаждающей жидкости, морской воды, химических сред, хладагентов и криогенных жидкостей.
Трубки сердцевины микротрубчатого теплообменника требуют постоянства размеров при сборке трубных решеток, сварке, пайке, герметизации или других процессах соединения. Производство ориентировано на строгие допуски по внешнему диаметру, стабильную толщину стенок, прямолинейность, отсутствие заусенцев на концах и чистоту состояния поверхности.
 |  |  |
Параметр | Диапазон |
|---|---|
ОД | 0,2–6,0 мм |
ВТ | 0,02–1,50 мм |
Длина | ≤12 метров |
Длина катушки | ≤ 500 м |
Доступные типы включают прямые и спиральные формы. Изготовление может быть выполнено по чертежу или образцу. Условия поставки включают в себя различные термические обработки (отжиг/обработка раствором BA/раствора, снятие напряжений, QT), уровни твердости материала (холодная закалка, полузакалка, закалка на 1/4, мягкая) и состояние поверхности (травление, пассивация, полировка, шлифовка, полировка, очистка, санитарный уровень).
Материал | Подходящие приложения |
|---|---|
Нержавеющая сталь 304/304L | Общие системы охлаждения, компактные теплообменники, малокоррозионная среда. |
Нержавеющая сталь 316L | Криогенная работа, маслоохладители, конденсаторы, испарители, водородные системы, чистые теплообменники. |
Нержавеющая сталь 321 | Высокотемпературные теплообменники и устойчивые к окислению применения |
Нержавеющая сталь 310S | Высокотемпературные системы теплопередачи |
Дуплекс 2205 | Высокая прочность и стойкость к хлоридной коррозии |
Супер Дуплекс 2507 | Морская вода, море и среда с сильной коррозией |
Нержавеющая сталь 904L | Сильные кислоты и химические среды теплообменников |
Инконель 625 | Высокое давление, высокая температура, аэрокосмическая промышленность, сверхкритический CO₂, охладители отбираемого воздуха |
Инконель 600/601 | Высокотемпературные устойчивые к окислению теплообменники |
Инколой 800/825 | Теплообменники для высокотемпературных и агрессивных жидкостей |
Хастеллой C276 | Сильная коррозия, химическая обработка, кислотостойкие теплообменники. |

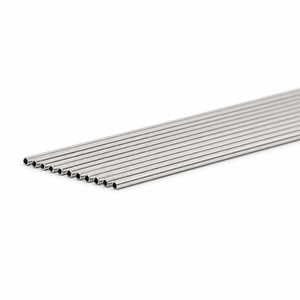

Титан класса 2/класса 5 | Легкие теплообменники, теплообменники для морской воды, химической и аэрокосмической промышленности. |
Эти трубки служат в качестве сердечниковых трубок для теплопередачи в радиаторах, промежуточных охладителях охлаждающей жидкости и масляных радиаторах для смазочного масла, гидравлического масла и топливно-масляных систем. Они также используются в масляно-воздушных теплообменниках, теплообменниках высокого давления и высокой температуры, криогенных рекуператорах и охладителях отбираемого воздуха для аэрокосмических систем. Дополнительные области применения включают конденсаторы и испарители для систем хладагента, теплообменники из материала с фазовым переходом для хранения тепловой энергии, а также кожухотрубные теплообменники из микротрубок для передачи тепла жидкость-жидкость, газ-жидкость, высокого давления, высокой температуры и криогенной теплопередачи.
 |  |  |
 |  |  |
 |  |  |
Объект проверки | Цель |
|---|---|
ОД осмотр | Обеспечьте точную сборку и герметизацию трубной решетки. |
Идентификационная проверка | Обеспечить стабильный расход и низкий перепад давления. |
Проверка толщины стенок | Обеспечить устойчивость к давлению и постоянство размеров. |
Проверка округлости | Повышение точности сборки и стабильности потока. |
Проверка прямолинейности | Обеспечьте плавную сборку пучка труб. |
Проверка длины | Соответствие требованиям к обрезке по длине и конструкции трубной решетки. |
Осмотр поверхности | Проверьте царапины, вмятины, окисление, ямки и пятна. |
Чистота внутренней поверхности | Уменьшите риск загрязнения, блокировки и сбоя системы. |
Проверка заусенцев | Обеспечьте отсутствие заусенцев на концах труб при сборке и сварке. |
Тест PMI | Проверьте марку материала |
Тест химического состава | Подтвердить соответствие материала |
Механические испытания | Проверьте прочность на разрыв, предел текучести и удлинение. |
Испытание на твердость | Подтвердите состояние материала, где это необходимо. |
Испытание гидростатическим давлением | Проверьте устойчивость к давлению |
Испытание давлением воздуха | Проверьте риск утечки |
Вихретоковое тестирование | Обнаружение поверхностных и приповерхностных дефектов |
Ультразвуковой контроль | Обнаружение внутренних дефектов, где это применимо |
Проверка чистой упаковки | Обеспечьте безмасляную, пыльную, закрытую и защищенную доставку |
Трубки с сердцевиной микротрубчатого теплообменника поставляются в соответствии с чертежами, образцами или техническими спецификациями заказчика. Доступны как небольшие серийные пробные заказы, так и массовое производство. Формы поставки включают прямые, отрезанные по длине, прецизионно вытянутые и тонкостенные микротрубки с концами без заусенцев, очищенные и закрытые крышками. Персонализированные услуги по обработке включают резку, лазерную резку, лазерную сварку, гибку, намотку, шлифовку, полировку, очистку, формовку концов, гидравлическую формовку, развальцовку, отбортовку, снятие фасок, удаление заусенцев, нарезание канавок, накатку резьбы, перфорацию, колпачки, обработку на станках с ЧПУ и электроэрозионное сверление.

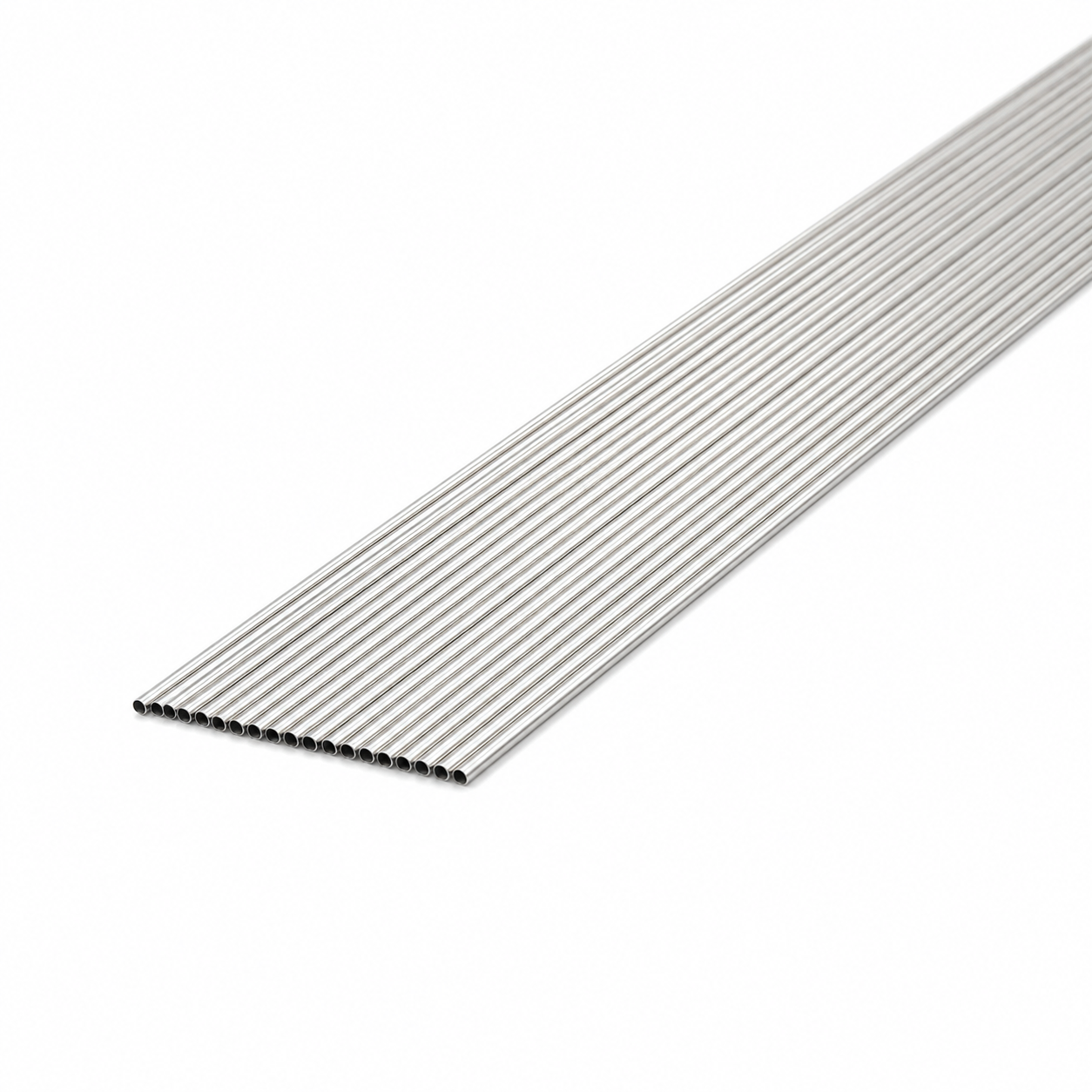

Прямые микротрубки доступны длиной до 12 метров. Спиральные микротрубки могут поставляться длиной до 500 метров.
Нержавеющая сталь Super Duplex 2507 и титан класса 2/5 подходят для применения в морской воде и на море благодаря своим коррозионно-стойким свойствам.
Доступные термические обработки включают отжиг/BA, обработку на раствор, снятие напряжения и QT (закалку и отпуск). Варианты твердости материала включают холодную закалку, полузакалку, закалку на 1/4 и мягкие состояния.
