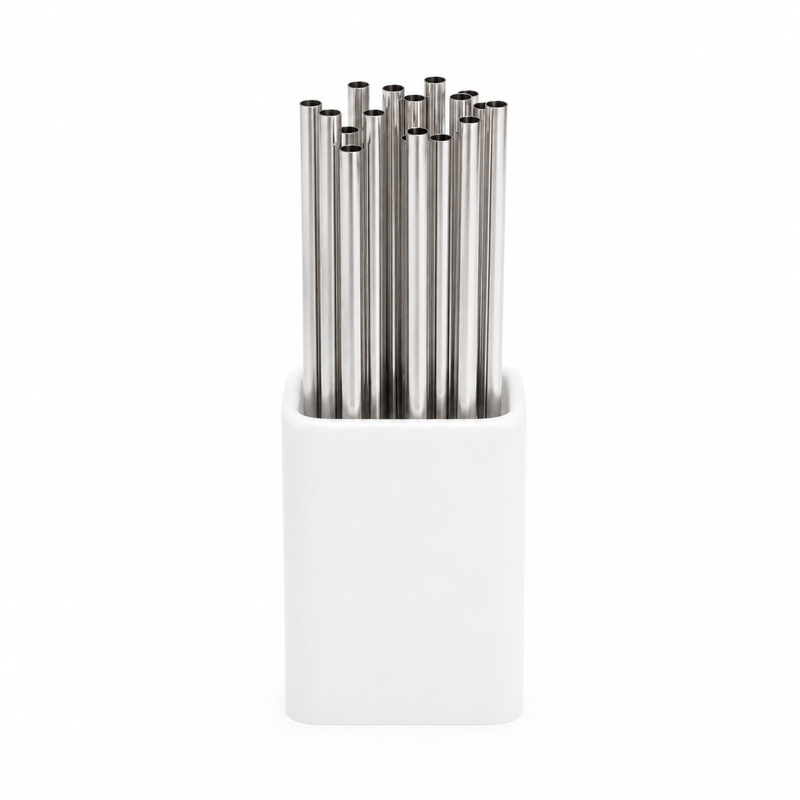

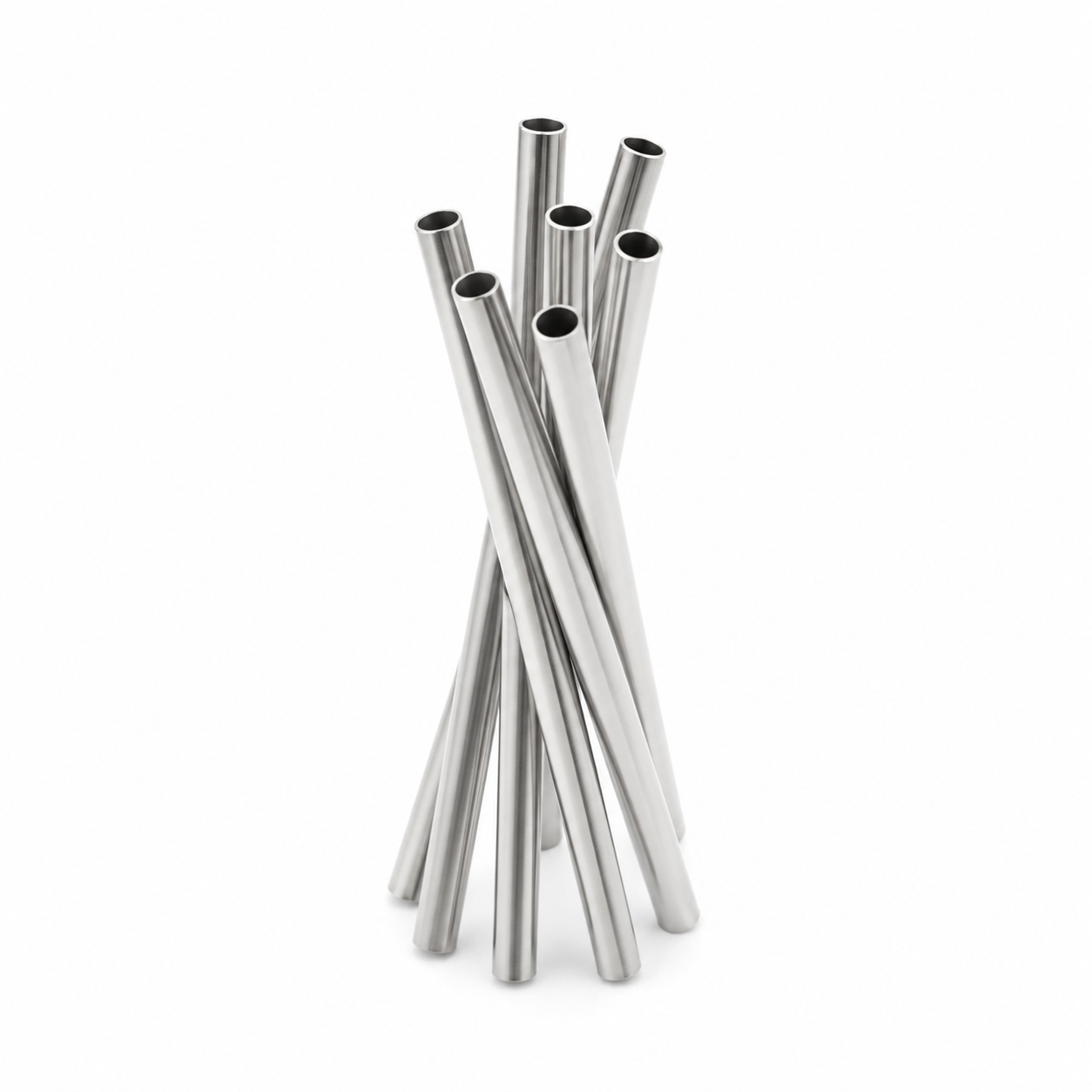

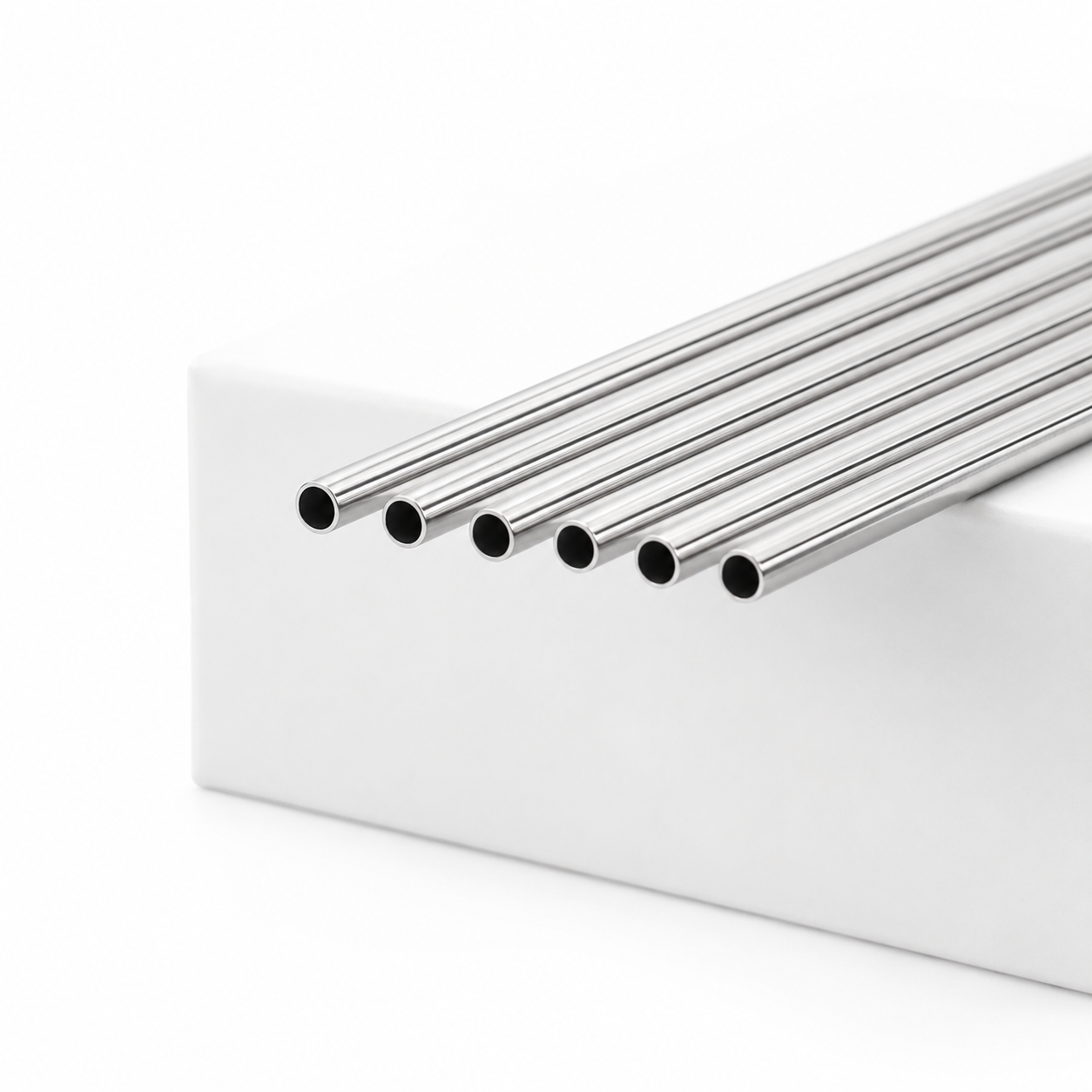

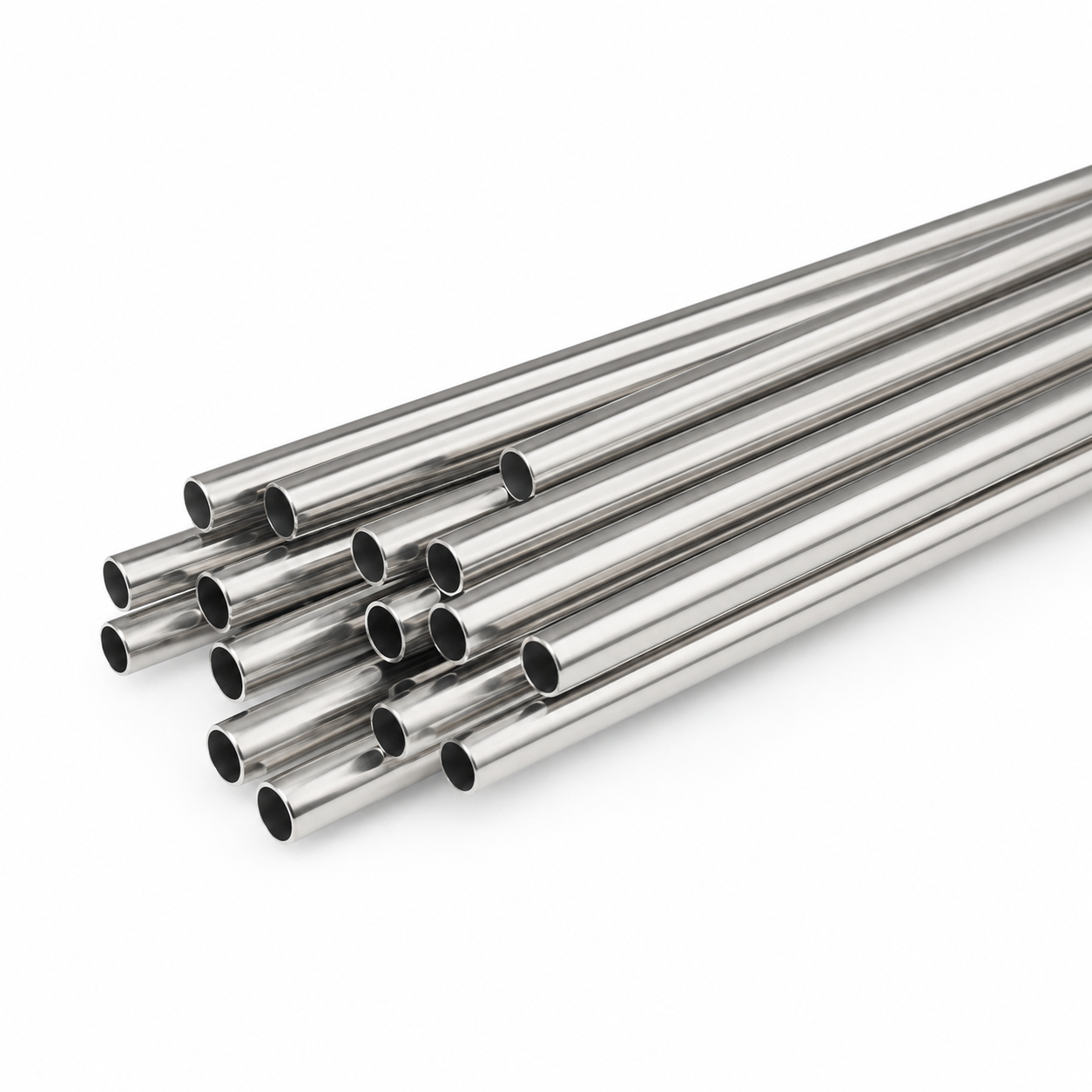

Микротрубки из нержавеющей стали представляют собой высокоточные трубки с минимальным внешним диаметром и тонкой толщиной стенок, предназначенные для сценариев, требующих точной передачи жидкости, теплообмена, интеграции приборов, сборки медицинского оборудования и развертывания аэрокосмических систем. По сравнению со стандартными трубками из нержавеющей стали они имеют меньший диаметр, более жесткие допуски на размеры, меньшую толщину стенок, более качественную обработку поверхности, более высокие стандарты чистоты и более стабильную однородность размеров. Эти свойства делают трубы пригодными для передового машиностроения и высокопроизводительной промышленности.
304/Л/Х/ЛН, 316Л/Х/ЛН/Ти, 321/Х, 317/Л/ЛН, 347/Х, 310С/Х, 309С
N08904(904L), S31254(6Mo), S30432, S31042, N08367(6Mo/AL-6XN 1.4529), S30803(253Ma)
С31500, С32101, С32003, С32304, С31803, С32205, С32750, С32760
 |  |  |
Параметр | Диапазон |
|---|---|
Внешний диаметр (НД) | 0,20 мм – 10 мм |
Внутренний диаметр (ВД) | 0,05 мм – 6 мм |
Толщина стенки (WT) | 0,05 мм – 2,00 мм |
Длина | По запросу клиента |
Поверхностная обработка | BA / Маринованный / Полированный |
Толерантность | от ±0,005 мм до ±0,05 мм |
Внешний диаметр × Масса (мм) |
|---|
0,20 × 0,05 |
0,30 × 0,05 |
0,50 × 0,10 |
0,71 × 0,10 |
1,00 × 0,15 |
1,50 × 0,20 |
2,00 × 0,20 |
3,00 × 0,30 |
4,00 × 0,50 |
6,00 × 0,50 |
Возможны нестандартные размеры по чертежам и спецификациям заказчика.
Для поддержания стабильного качества и точности в производственных партиях каждая микротрубка из нержавеющей стали проходит стандартизированный производственный процесс: проверка сырья, прошивка или сварка труб, многопроходная холодная вытяжка, прецизионная калибровка, светлый отжиг, выпрямление, резка по длине, ультразвуковая очистка, обработка поверхности, контроль размеров, механические испытания и окончательный контроль с упаковкой.
Huashang Steel внедряет структурированные процедуры контроля качества на протяжении всего производственного цикла.
Проверка размеров включает измерение наружного диаметра, измерение внутреннего диаметра, проверку толщины стенки, проверку длины, проверку прямолинейности и измерение овальности. Химический анализ включает тестирование состава, спектрометрический анализ и проверку прослеживаемости сырья. Положительная идентификация материала (PMI) проводится для подтверждения того, что применяются правильные марки нержавеющей стали.
Механические испытания включают испытание на прочность на разрыв, испытание на предел текучести, испытание на удлинение, испытание на сплющивание, испытание на развальцовку и испытание на твердость. Проверка качества поверхности включает визуальный осмотр, проверку шероховатости поверхности и проверку чистоты внутренней поверхности.
Варианты неразрушающего контроля (NDT) выбираются на основе требований проекта, включая вихретоковый контроль (ECT), ультразвуковой контроль (UT), дефектоскопию красителем (PT) и испытание гидростатическим давлением. Для проектов в аэрокосмической отрасли, водороде и теплообменниках доступны дополнительные расширенные испытания, включающие металлографическое исследование, анализ размера зерна, испытание на содержание феррита, испытание на чистоту и испытание на коррозионную стойкость.
 |  |  |
 |  |  |
 |  |  |
Микротрубки из нержавеющей стали обеспечивают точный контроль размеров, а допуск на наружный диаметр регулируется до ±0,005 мм для критически важных применений. Они обеспечивают коррозионную стойкость, совместимую с морской средой, химической обработкой, водородом и криогенной средой, с минимальной толщиной стенок, достигающей 0,05 мм. Гладкая внутренняя поверхность обеспечивает эффективность потока жидкости и снижает перепад давления, а структура материала адаптируется к условиям эксплуатации при высоком давлении и высокой температуре. Трубы также обладают свариваемостью, подходящей для изготовления и сборки в теплообменниках и жидкостных системах.
Широко используется в компактных высокоэффективных системах, включая микротрубчатые теплообменники (MTHE), компактные теплообменники и системы терморегулирования.
Применяется в системах предварительного охлаждения водорода, водородных заправочных станциях, водородных компрессорах и системах охлаждения топливных элементов. Они также подходят для испарителей СПГ, теплообменников СПГ, систем жидкого водорода и общего криогенного оборудования.
Применяется в системах охлаждения самолетов, системах управления температурным режимом в аэрокосмической отрасли, спутниковых жидкостных системах и системах поддержки ракетных двигателей для аэрокосмического использования. В медицинских целях они используются для хирургических инструментов, компонентов катетеров, систем переноса медицинских жидкостей и диагностического оборудования.
Используется в хроматографических системах, прецизионных измерительных приборах, лабораторном оборудовании и системах управления технологическими процессами для приборов. Для производства полупроводников они поддерживают подачу газа сверхвысокой чистоты, системы распределения химикатов и вспомогательное производственное оборудование.
Микротрубки из нержавеющей стали доступны в аустенитных, супераустенитных и супердуплексных марках стали, включая распространенные варианты, такие как 304L, 316L, 321, 347H, 904L и 2205. Во всем диапазоне марок доступны как бесшовные, так и сварные конструкции.
Стандартный внешний диаметр составляет от 0,20 мм до 10 мм, толщина стенки — от 0,05 мм до 2,00 мм, допуск на размеры — от ±0,005 мм до ±0,05 мм. Возможно изготовление нестандартных размеров по чертежам и спецификациям заказчика.
Стандартные испытания включают проверку размеров, химический анализ, проверку класса PMI, механические испытания и проверку качества поверхности. В зависимости от конкретных требований проекта доступны дополнительные неразрушающие испытания и расширенные испытания производительности.
