Huashang Steel — производитель и поставщик труб для подачи водорода, предназначенных для использования в системах производства, хранения, транспортировки, сжатия, сжижения и заправки водорода. Трубки предназначены для работы в водородных средах под высоким давлением и совместимы с рядом применений в водородной промышленности. В этом руководстве описываются характеристики продукта, характеристики производительности, процессы контроля качества и варианты использования для групп коммерческих закупок и корпоративных клиентов.

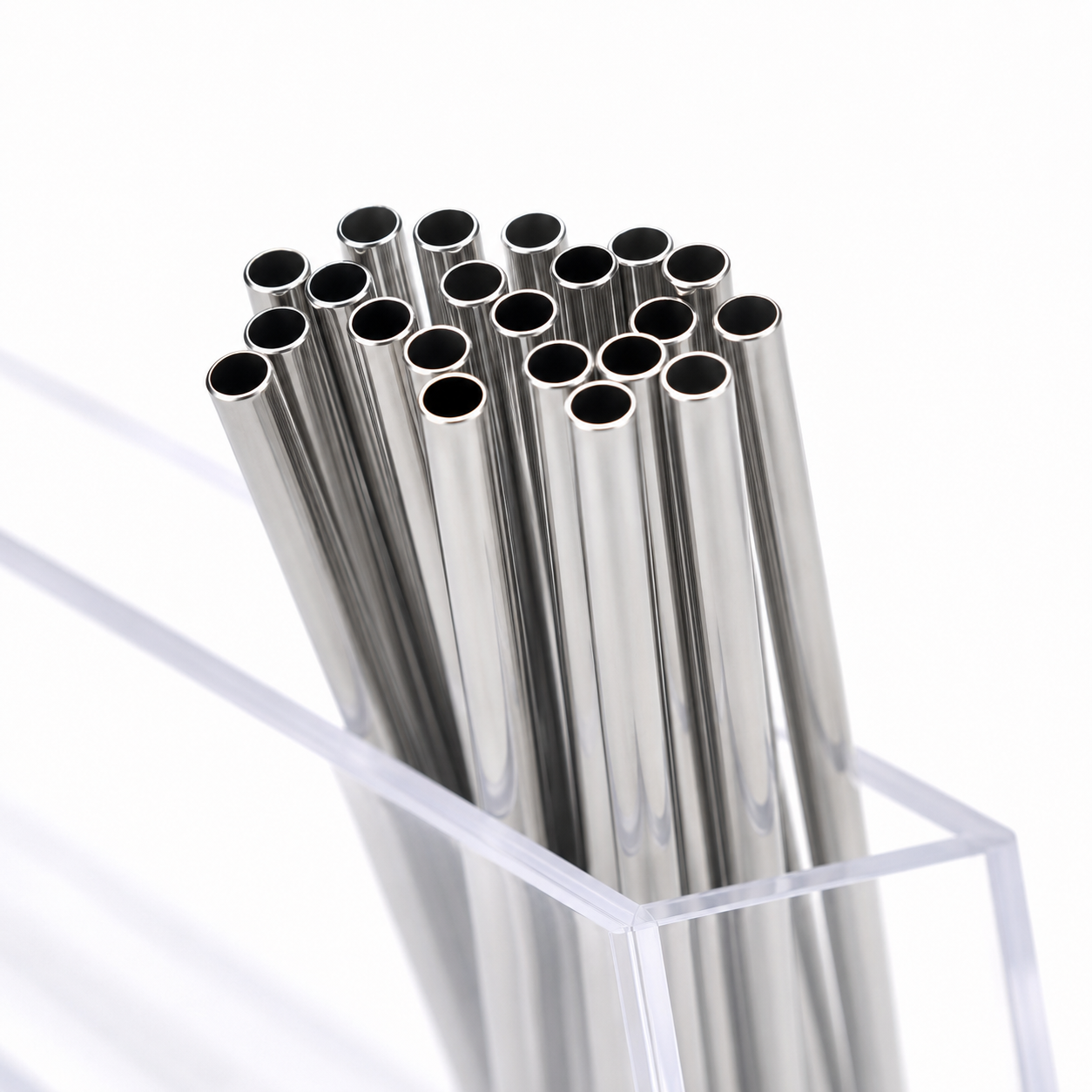

Водородные сервисные трубы — это трубы из нержавеющей стали высокой чистоты, предназначенные для систем, связанных с водородом. Он предназначен для безопасной работы в среде с высоким давлением водорода и устойчив к водородному охрупчиванию, коррозии, усталости и циклическому изменению давления.
Водородные трубки, изготовленные из нержавеющей стали 316L, Inconel 625, Incoloy 825 и других водородосовместимых сплавов, используются на водородных заправочных станциях, электролизёрах, системах топливных элементов, заводах по сжижению водорода, хранилищах водорода и проектах по производству экологически чистого водорода по всему миру.
Huashang Steel производит бесшовные и прецизионные водородные трубки с поверхностями BA (светлый отжиг) или EP (электрополировка), обеспечивающими чистоту, герметичность и долгосрочное использование в критически важных областях применения водорода.
 |  |  |
Трубки доступны из нескольких марок материалов, подходящих для различных условий эксплуатации, каждый из которых имеет соответствующие обозначения UNS: 316L (S31603), 316L EP (S31603), Inconel 625 (N06625), Incoloy 825 (N08825) и Monel 400 (N04400).
Параметр | Диапазон |
|---|---|
Марка материала | 316L, 316L EP, Инконель 625, Инколой 825, Монель 400 |
Номер УНС | С31603, Н06625, Н08825, Н04400 |
Стандартный | ASTM A269, ASTM A213, ASTM A632, ASTM B444, ASTM B423 |

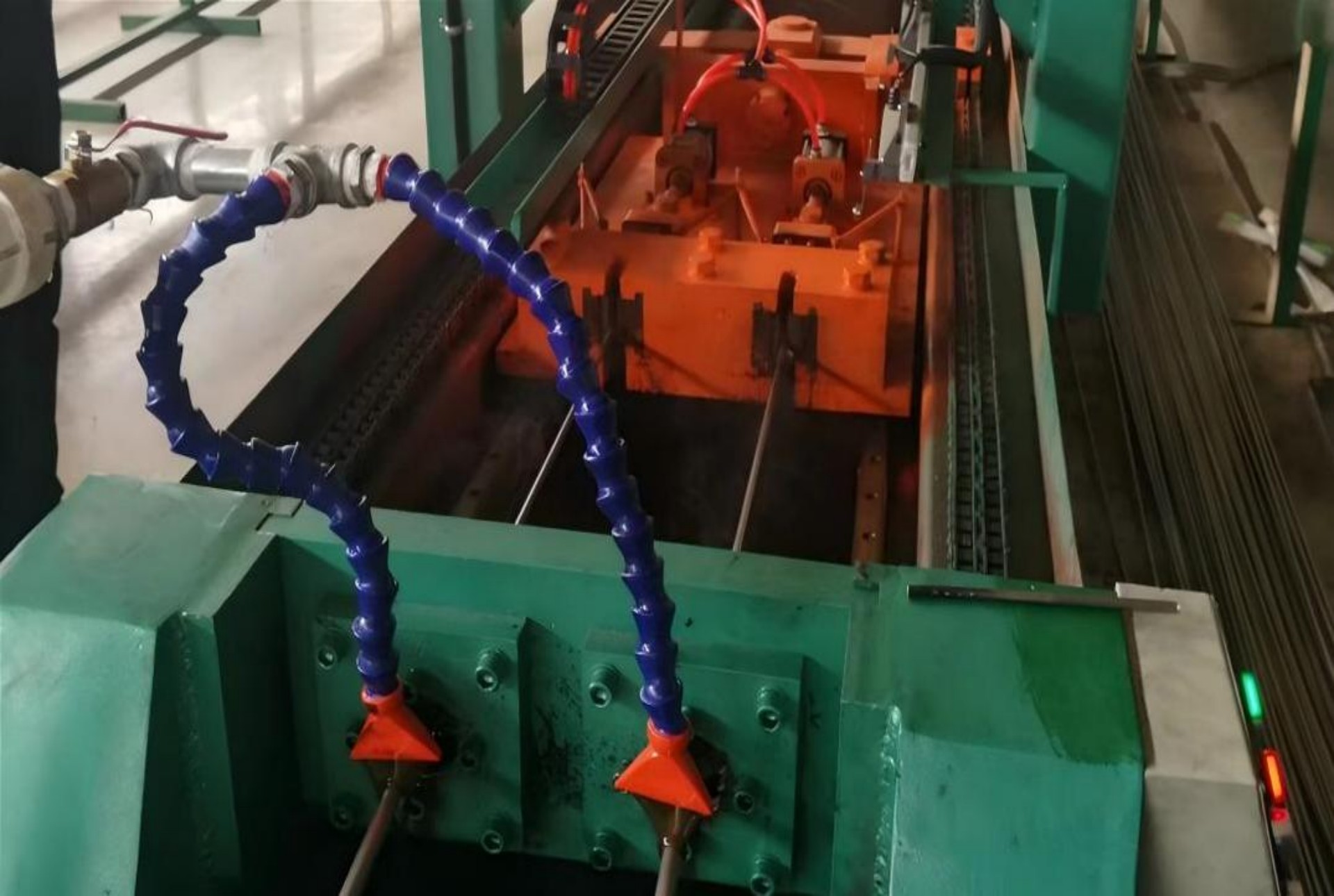

Производственный процесс | Бесшовные/холоднотянутые/сварные -холодная вытяжка |
Внешний диаметр | 1,0 мм – 60,3 мм |
Толщина стены | 0,15 мм – 5,0 мм |
Длина | До 12 000 мм |
Поверхностная обработка | BA, EP, Маринованный |
Номинальное давление | До 1000 бар (в зависимости от размера/материала) |
Температурный диапазон | от -253°С до +600°С |
Сертификация | EN10204 3.1, PED 2014/68/ЕС, ISO 9001 |
Стандартные размеры доступны в метрических, инструментальных и прецизионных размерах. Доступны нестандартные размеры в соответствии с проектными чертежами и требованиями водородной системы.
наружный диаметр (мм) | Вес (мм) |
|---|---|
3.0 | 0.5 |
4.0 | 0.5 |
6.0 | 1.0 |
8.0 | 1.0 |
10.0 | 1.0 |
12.0 | 1.2 |
14.0 | 1.5 |
16.0 | 1.5 |
20.0 | 2.0 |
25.0 | 2.0 |
Размер |
|---|
1/8 дюйма |
1/4 дюйма |
3/8 дюйма |
1/2 дюйма |
5/8" |
3/4 дюйма |
1 " |
наружный диаметр (мм) | Вес (мм) |
|---|---|
1.60 | 0.20 |
2.00 | 0.25 |
3.00 | 0.30 |
4.00 | 0.50 |
6.35 | 0.89 |
9.52 | 0.89 |
12.70 | 1.24 |
Оптимизированный химический состав материалов и производственные процессы сводят к минимуму риск водородного растрескивания и охрупчивания.
Подходит для водородных систем, работающих от низкого давления до 1000 бар и выше, в зависимости от марки материала и толщины стенки.
Доступны покрытия BA и EP для обеспечения требований к использованию водорода высокой чистоты.
Точное изготовление и гладкая поверхность обеспечивают эффективность уплотнения при работе с водородом.
Материал обеспечивает устойчивость к влаге, конденсату и агрессивным промышленным средам.
Совместим с системами орбитальной сварки и автоматической сборки труб.
 |  |  |
 |  |  |
 |  |  |

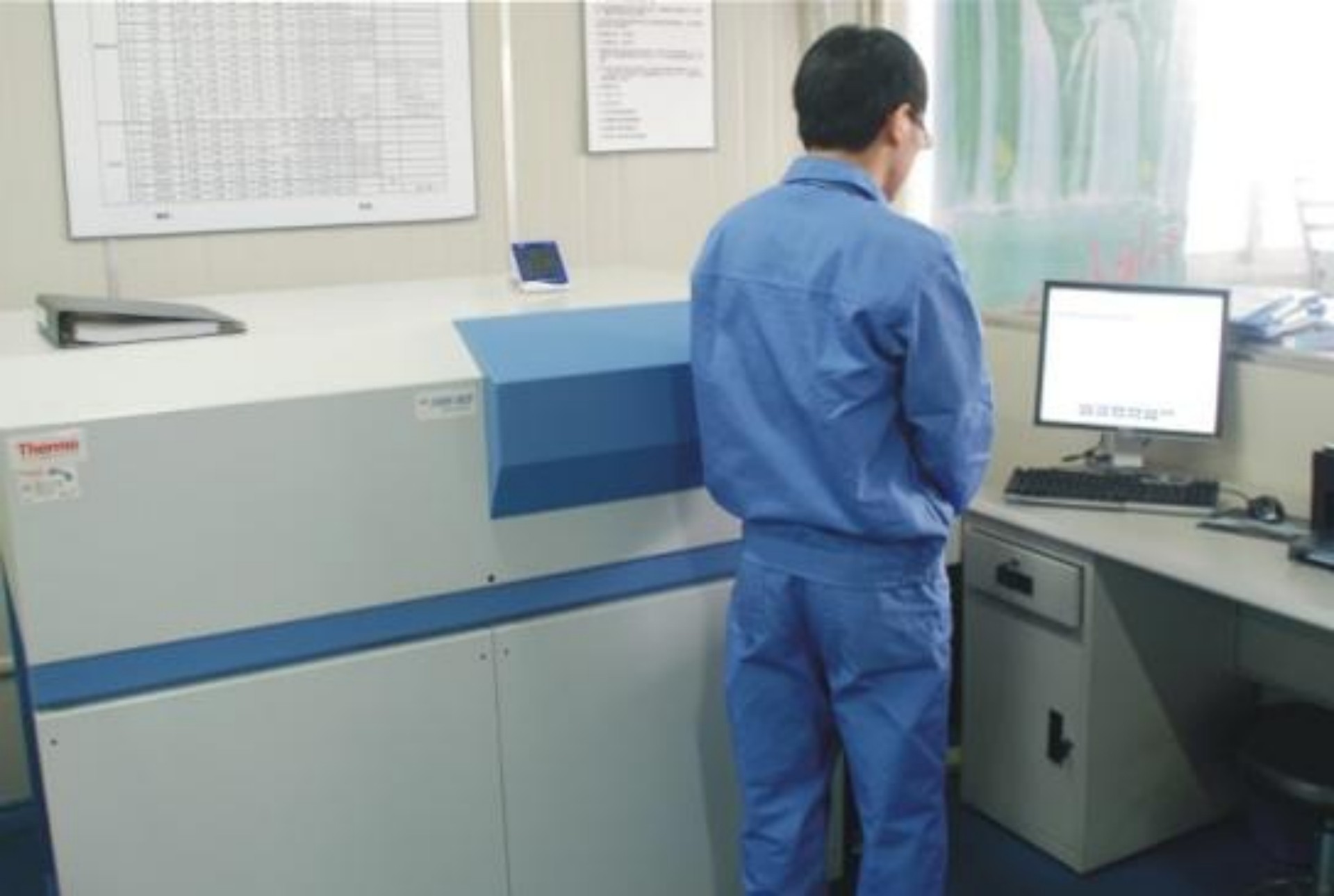

Процессы включают проверку сертификата заводских испытаний, отслеживание номера плавки, положительную идентификацию материала (PMI) и анализ химического состава.
Проверки включают измерение наружного диаметра, измерение толщины стенки, проверку длины, проверку прямолинейности, измерение овальности и проверку подготовки концов.

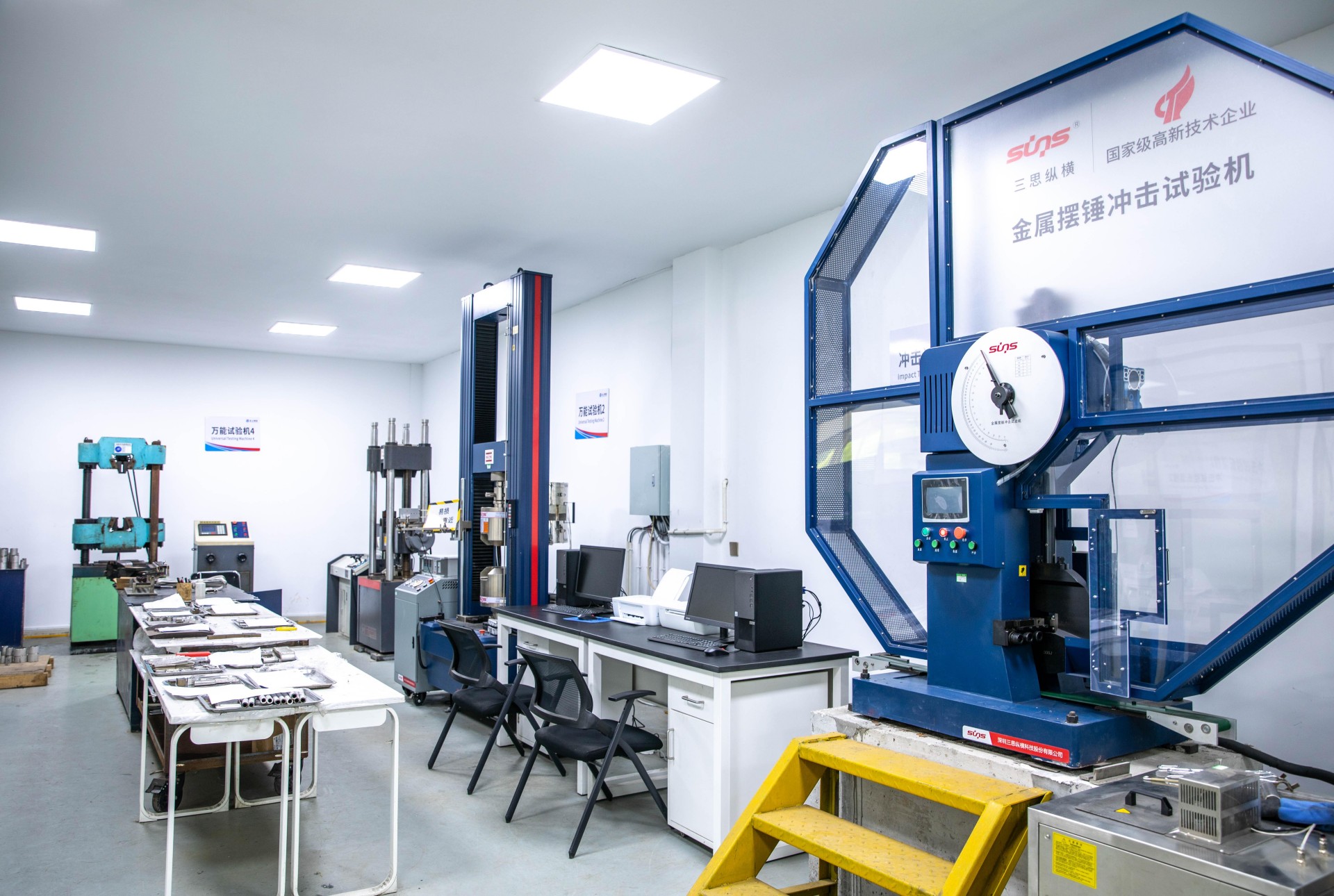

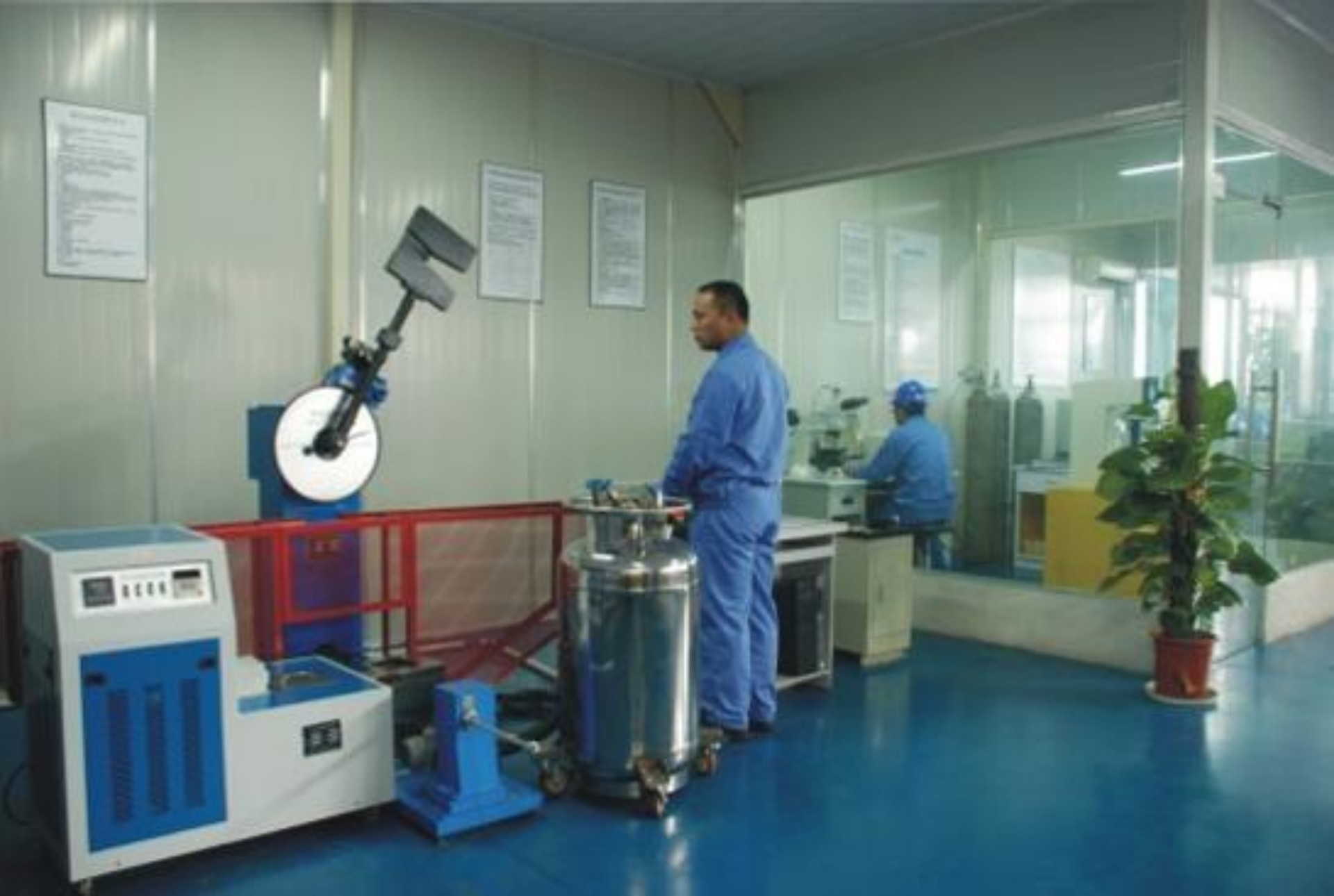

Испытания включают испытание на прочность на разрыв, испытание на предел текучести, испытание на удлинение, испытание на сплющивание, испытание на развальцовку, испытание на обратное сплющивание и испытание на твердость.
Испытания включают в себя 100% вихретоковый контроль (ECT), ультразвуковой контроль (UT), капиллярный контроль (PT) и визуальный контроль поверхности.
Проверка поверхности включает измерение шероховатости поверхности (Ra), проверку внутренней чистоты, проверку на отсутствие масла и смазки, а также проверку на наличие заусенцев на торцевой поверхности. Дополнительные требования к высокой чистоте включают электрополированную поверхность (EP) с Ra ≤ 0,50 мкм и Ra ≤ 0,25 мкм по запросу. Доступная документация включает сертификат материала EN10204 3.1, отчет PMI, отчет о механических испытаниях, отчет о неразрушающем контроле, отчет об испытаниях под давлением и отчет о проверке размеров.
Используется в системах электролиза воды, электролизерах PEM, щелочных электролизерах и системах очистки водорода.
Применяется в линиях водорода высокого давления, дозаторах водорода, водородных компрессорах, каскадных системах хранения, хранилищах газообразного водорода, хранилищах жидкого водорода, системах прицепов для труб и системах наполнения баллонов водородом.
Применяется в линиях передачи криогенного водорода, трубопроводах жидкого водорода, системах водородного охлаждения, батареях топливных элементов, коллекторах подачи водорода и платформах для испытаний топливных элементов.
Подходит для установок по производству экологически чистого водорода, проектов по переработке ветра в водород, систем по переработке солнечной энергии в водород, систем ракетного топлива на жидком водороде, космических двигательных систем и систем транспортировки криогенного топлива.
Доступные марки включают 316L, 316L EP, Inconel 625, Incoloy 825 и Monel 400, каждая из которых имеет соответствующие обозначения UNS для полной прослеживаемости.
Стандартная обработка поверхности включает BA, EP и травление. Доступны электрополированные поверхности с Ra ≤ 0,50 мкм, Ra ≤ 0,25 мкм доступны по запросу для применений с высокой чистотой.
Все заказы включают сертификацию материалов EN10204 3.1, а также дополнительную документацию, такую как отчеты PMI, отчеты о механических испытаниях и отчеты о неразрушающем контроле. Продукт соответствует стандартам PED 2014/68/EU и ISO 9001.
Да, доступны нестандартные размеры в соответствии с проектными чертежами и конкретными требованиями к водородной системе для промышленных клиентов.
Для промышленных клиентов с особыми требованиями к соблюдению требований проекта компания Huashang Steel обеспечивает полную отслеживаемость всех заказов на трубы для обслуживания водорода для поддержки требований водородной инфраструктуры и энергетических проектов.
