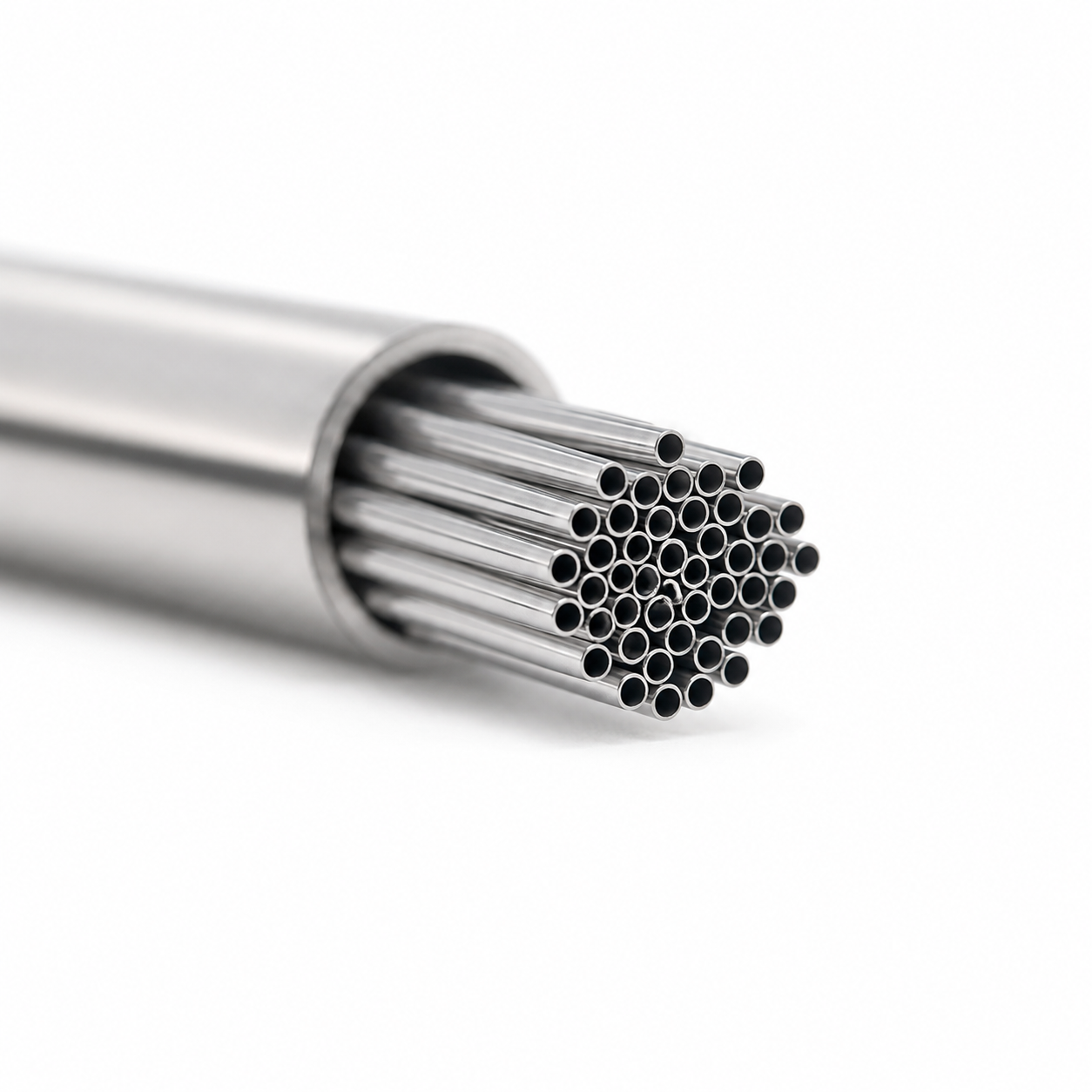

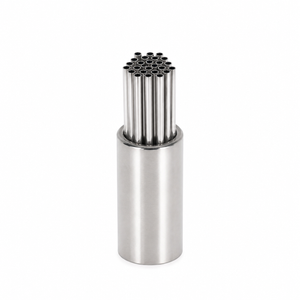

Микротрубки высокого давления для рекуператоров sCO₂ разработаны для систем теплообменников со сверхкритическим диоксидом углерода, работающих в средах с высоким давлением, высокой температурой и ограниченным пространством. Эти прецизионные микротрубки служат основными компонентами сердечников рекуператоров микротрубок, в которых sCO₂ под высоким давлением течет по трубкам малого диаметра, а вторичный поток передает тепло через стенки трубок. Huashang Steel поставляет микротрубки из нержавеющей стали, никелевых сплавов и жаропрочных сплавов для рекуператоров sCO₂ с настраиваемым наружным диаметром, толщиной стенок, длиной, качеством поверхности, чистотой и требованиями к контролю в соответствии с чертежами заказчика.
В конструкциях микротрубчатых теплообменников микротрубки высокого давления позволяют уменьшить объем теплообменника и увеличить плотность теплопередачи. Конструкция малого диаметра обеспечивает эффективный теплообмен между двумя потоками жидкости, что позволяет использовать системы терморегулирования со строгими ограничениями по пространству и весу. Эта структура подходит для системных конструкций, которые стремятся к компактному форм-фактору, сохраняя при этом стабильные характеристики теплопередачи.
Эти микротрубки применяются в ряде случаев промышленного использования, включая сверхкритические рекуператоры CO₂, теплообменники цикла Брайтона sCO₂ и кожухотрубные теплообменники с микротрубками высокого давления. Он также поддерживает модульные ядерные системы теплообмена, передовые системы выработки электроэнергии, системы рекуперации отработанного тепла, теплообменники аэрокосмических двигателей, теплообменники сгорания космических аппаратов, высокотемпературные газогазовые теплообменники, компактные жидкостно-жидкостные теплообменники, системы управления температурным режимом высокого давления CO₂, исследовательские и пилотные энергетические системы, а также высокоэффективные компактные ядра рекуператоров.
 |  |  |
Доступны три основные категории материалов, а также дополнительные варианты суперсплавов, предоставляемые в зависимости от конкретных требований проекта.
Марки нержавеющей стали включают 316L/316H, 304L, 321/321H, 310S и 904L, подходящие для условий эксплуатации от умеренных до высоких с базовыми требованиями к коррозионной стойкости.
Никелевые сплавы и марки жаропрочных сплавов включают Inconel 625 / UNS N06625, Inconel 600 / UNS N06600, Incoloy 800H / 800HT, Incoloy 825 / UNS N08825 и Hastelloy C276 / UNS N10276, выбранные для применений с повышенными температурными и давлением нагрузками.
Варианты титана включают титан класса 2 и титан класса 5, а также индивидуальные микротрубки из титанового сплава, доступные для нужд специализированных проектов.
Параметр | Диапазон |
|---|---|
ОД | 0,2–6,0 мм |
ВТ | 0,02–1,50 мм |
Длина | ≤12 метров |
Длина катушки | ≤ 500 м |

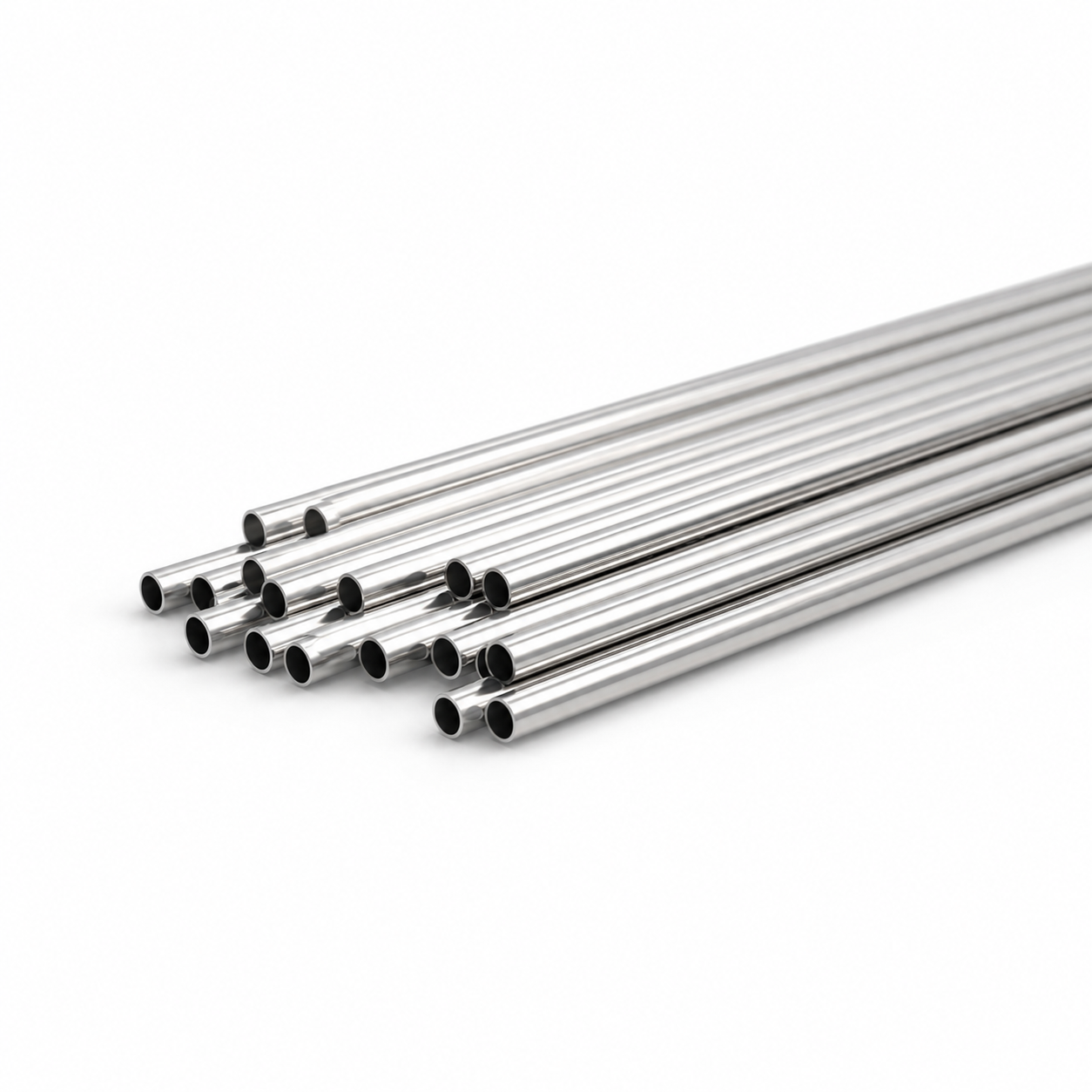

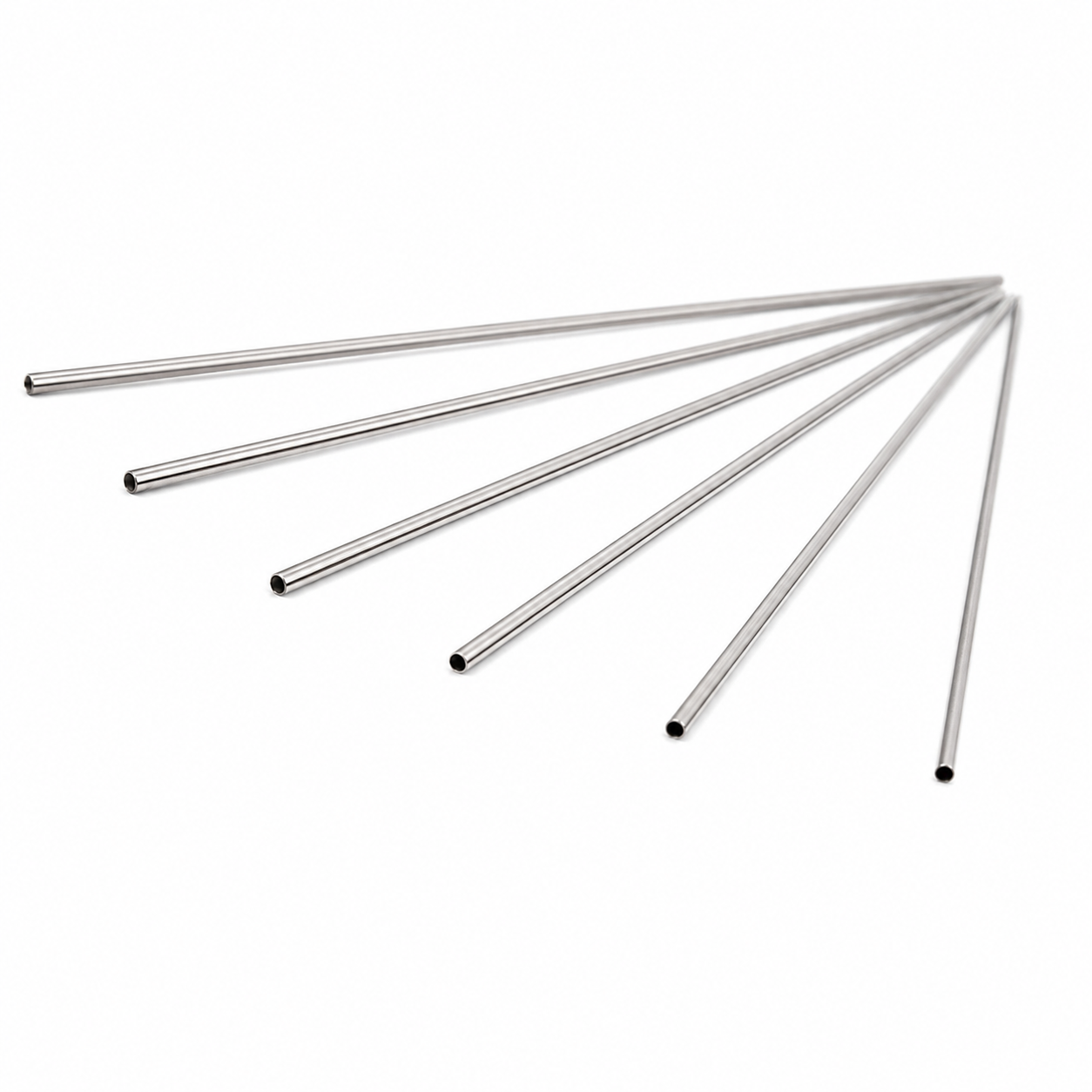

Микротрубки доступны в прямой и спиральной форме, при этом поддерживается изготовление на заказ согласно чертежу или образцу.
Предлагаются различные условия поставки для удовлетворения различных эксплуатационных потребностей:
Термическая обработка: отжиг/BA/обработка раствором, снятие напряжения, QT
Твердость материала: Холоднозакаленный, полузакаленный, закаленный на 1/4, мягкий и т. д.
Состояние поверхности: Травленая, пассивированная, блестящая, шлифованная, полированная, очищенная, санитарный уровень и т. д.
 |  |  |
 |  |  |
 |  |  |
Процедуры полного контроля и контроля качества применяются для проверки точности размеров, целостности материала и соответствия характеристик.
Элементы проверки включают проверку размеров (наружный диаметр, внутренний диаметр, толщину стенки, длину, овальность, прямолинейность), проверку качества поверхности и торца (визуальный осмотр, проверка на наличие заусенцев, проверку чистоты) и проверку материала (испытание PMI, испытание на химический состав). Механические и эксплуатационные испытания включают испытание на растяжение, испытание на твердость, проверку размера зерна, проверку шероховатости поверхности, вихретоковое испытание и ультразвуковое испытание, если применимо. Также проводятся испытания на давление и утечку, такие как испытание на гидростатическое давление, испытание на пневматическое давление и испытание на утечку воздуха под водой. При необходимости проводятся испытания на высокотемпературные механические свойства и испытания на межкристаллитную коррозию.
Вся продукция проходит 100% окончательную проверку перед отправкой. Сертификаты материалов EN 10204 3.1 доступны для документации коммерческих закупок.
Микротрубки разработаны с учетом особых требований систем рекуперации sCO₂:
Разработан для совместимости с условиями эксплуатации sCO₂ при высоком давлении.
Обеспечивает высокую площадь поверхности теплопередачи на единицу объема, что позволяет создавать компактные и легкие конструкции сердечника рекуператора.
Устойчивость к коррозии и окислению, соответствующая выбранной марке материала.
Точный контроль размеров с одинаковой толщиной стенок и гладким внутренним отверстием.
Чистые концы трубок без заусенцев для прямой сборки.
Настраиваемая длина трубок для соответствия конкретной компоновке системы.
Доступные материалы включают нержавеющую сталь (316L/316H, 304L, 321/321H, 310S, 904L), никелевые сплавы и жаропрочные сплавы (Inconel 625/UNS N06625, Inconel 600/UNS N06600, Incoloy 800H/800HT, Incoloy 825/UNS). N08825, Hastelloy C276 / UNS N10276) и титан (титан класса 2, титан класса 5). Дополнительные суперсплавы и титановые сплавы по индивидуальному заказу могут быть предоставлены в соответствии с требованиями конкретного проекта.
Нестандартные размеры изготавливаются строго по чертежам заказчика. Стандартный доступный диапазон охватывает наружный диаметр от 0,2 до 6,0 мм, толщину стенки от 0,02 до 1,50 мм, длину прямой трубы до 12 метров и длину бухты до 500 метров.
Вся продукция проходит проверку размеров, проверку материалов, испытания механических свойств, неразрушающий контроль, а также испытания на давление и герметичность. Перед отправкой проводится 100% окончательная проверка, а для полной прослеживаемости качества могут быть предоставлены сертификаты материалов EN 10204 3.1.
Для промышленных клиентов с особыми требованиями к проекту рекуператора sCO₂ компания Huashang Steel принимает индивидуальные заказы на основе подробных чертежей или образцов спецификаций. Клиенты могут предоставить свои требования к размерам, материалам и проверкам, чтобы получить индивидуальное решение для микротрубок, соответствующее потребностям проектирования их системы.
