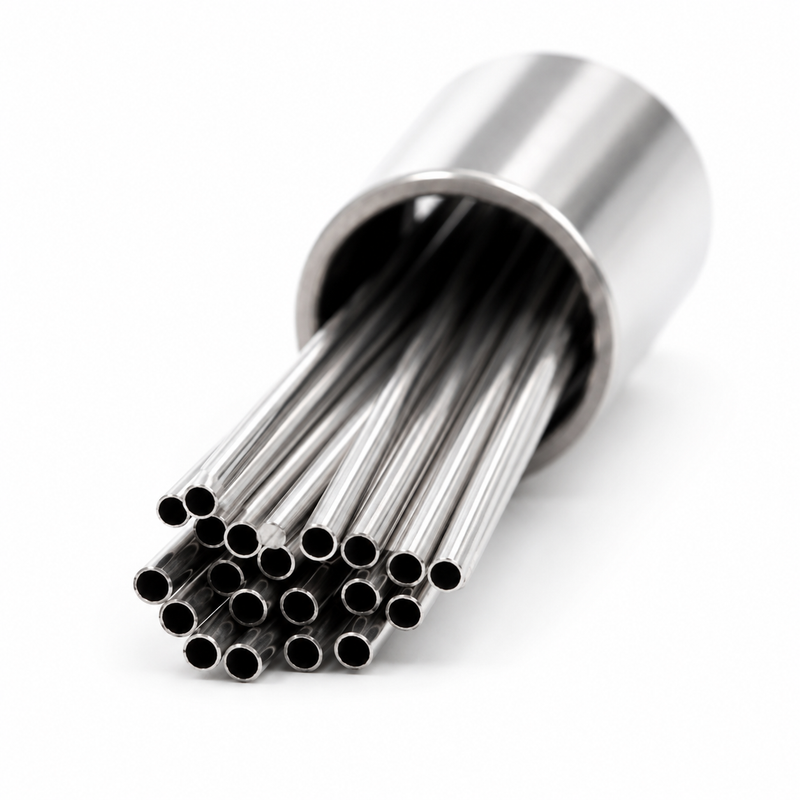

Пучки микротрубок представляют собой прецизионные трубки малого диаметра, разработанные для компактных сердцевин теплообменников из микротрубок. Эти трубы собраны в плотные пучки труб и соединены трубными решетками, что позволяет одной жидкости течь внутри трубок, а другой жидкости течь по внешней поверхности. Такая конфигурация обеспечивает эффективную передачу тепла в конструкциях, требующих компактных размеров и малого веса. Huashang Steel поставляет прецизионные микротрубки, изготовленные из нержавеющей стали, никелевых сплавов, титана и специальных сплавов для систем терморегулирования, требующих компактных размеров, устойчивости к высокому давлению, устойчивости к коррозии и стабильной работы.
Эти микротрубки отличаются высокой точностью размеров, гладкой внутренней поверхностью отверстия и одинаковой толщиной стенок. Концы труб обрезаются под прямым углом, зачищаются, зачищаются и очищаются, что делает их готовыми к немедленной сборке. Доступны различные варианты отделки поверхности для удовлетворения конкретных требований применения.
Длина труб может быть изменена для размещения пучков труб, спиральных труб, труб, обрезанных по длине, прямых секций труб, а также для разработки прототипов. Поддерживаются заказы на небольшие объемы и образцы. Трубки подходят для применения в условиях высокого давления и могут быть изготовлены из высокотемпературных материалов. Их компактная и легкая конструкция способствует общей эффективности системы.
 |  |  |
Параметр | Спецификация |
|---|---|
Внешний диаметр | 0,2 мм – 6 мм |
Толщина стены | 0,02–2 мм, в зависимости от давления и применения. |
Длина | Отрезка по длине или поставка рулонов по чертежу заказчика. |
Толерантность | Прецизионный допуск доступен в соответствии с требованиями чертежа. |
Поверхностная обработка | Травленый, пассивированный, блестящий, шлифованный, полированный, очищенный, соответствующий санитарному уровню или по индивидуальному заказу. |
Концы трубок | Квадратный вырез, зачистка, отсутствие заусенцев, очистка и готовность к сборке. |
Термическая обработка | Отжиг/BA/обработка раствором, снятие напряжения, QT |
Твердость материала | Холодно закаленный, полузакаленный, закаленный на 1/4, мягкий |
Нержавеющая сталь : TP304, TP304L, TP304H, TP304LN, TP316/TP316L, TP316H, TP316Ti, TP316LN, TP321, TP321H, TP317, TP317L, TP347, TP347H, TP310S, ТП310Х, ТП904Л, 254Мо, С30432, С31042, Н08367, 253Ма, С30815, С38810
Дуплексная и супердуплексная сталь : S31500, S32101, S32003, S32304, S31803, S32205, S32750, S32760.
Хастеллой : сплав B/N10001, сплав B2/N10665, сплав B3/N10675, сплав C4/N06455, сплав C22/N06022, сплав C276/N10276, сплав C2000/N06200.
Инконель : сплав 600/N06600, сплав 601/N06601, сплав 617/N06617, сплав 625/N06625, сплав 718/N07718, сплав X/N06002, сплав X-750/N07750.
Инколой : сплав 800/N08800, сплав 800H/N08810, сплав 800HT/N08811, сплав 825/N08825, сплав 925/N09925, сплав 926/N08926.
Монель : сплав 400/N04400, сплав K500/N05500.
Никель : Ni 200 (N02200, N6), Ni 201 (N02201, N5).
Титан : ТА1 (Гр.1), ТА2 (Гр.2), ТА3
Титановые сплавы : ТА9/ТА9-1, ТА10, ТС4 (Гр.5)
Все пучки микротрубок проходят комплексную проверку для обеспечения высокопроизводительных теплообменников. Процедуры проверки включают проверку размеров наружного диаметра, внутреннего диаметра, толщины стенки и длины; визуальный осмотр на наличие дефектов поверхности, царапин, вмятин и деформаций; проверка концов труб на наличие заусенцев, трещин и качество резки; проверка прямолинейности; и проверка чистоты.
Методы неразрушающего контроля включают вихретоковый контроль, ультразвуковой контроль, испытание на герметичность воздухом под водой и испытание гидростатическим давлением. Дополнительные испытания включают проверку материала PMI, испытание на растяжение, испытание на твердость, испытание на химический состав и проверку шероховатости поверхности. 100% окончательная проверка перед отправкой возможна при необходимости. Предоставляются сертификаты материалов EN 10204 3.1.
 |  |  |
 |  |  |
 |  |  |
Пучки микротрубок используются в сердцевинах микротрубчатых теплообменников и кожухотрубных теплообменниках из микротрубок во многих отраслях промышленности. Конкретные области применения включают воздухоохладители с отбираемым воздухом в аэрокосмической отрасли, системы экологического контроля самолетов, высокопроизводительные радиаторы и промежуточные охладители для автомобильных гонок, масляно-воздушные и масляно-жидкостные охладители, криогенные рекуператоры, системы управления температурой СПГ и водорода, сверхкритические теплообменники CO2, модульные ядерные теплообменники, конденсаторы и испарители, теплообменники из материала с фазовым переходом, системы охлаждения оборонных и военных транспортных средств, космические двигательные установки и высокотемпературные системы теплообмена, а также компактные конструкции. жидкостно-жидкостные теплообменники.
Поддерживаются заказы на небольшие объемы и образцы для удовлетворения потребностей в разработке прототипов и мелкосерийном производстве.
Да, длина труб может быть изменена в соответствии с чертежами заказчика для пучков труб, гибких труб, труб, обрезанных по длине, и прямых секций труб. Доступны различные варианты отделки концов труб, включая квадратный срез, зачистку, отсутствие заусенцев и зачищенные концы, готовые к сборке.
Сертификаты материалов EN 10204 3.1 прилагаются ко всем заказам. Подробные отчеты об испытаниях предоставляются по запросу.
Варианты жаропрочных материалов включают марки нержавеющей стали, такие как TP304H, TP316H, TP321H, TP310S и TP310H, а также никелевые сплавы, такие как Inconel 600, Inconel 601, Inconel 625 и сплавы Hastelloy. Эти материалы подходят для применения в условиях высокого давления.
