Huashang Steel производит нестандартные водосборники и водосборные коллекторы из бесшовных труб, изготовленных строго по чертежам, утвержденным заказчиком. Водосборник является частью контура потока воды на стороне промышленного теплообменника и служит основным соединением между внешними водяными трубопроводами и внутренними каналами потока сердцевины теплообменника.
Элемент | Диапазон | Отображать |
|---|---|---|
Тип продукта | Сборка охлаждающей воды в сборе |  |
Диапазон размеров | NPS 1/2 дюйма – NPS 48 дюймов (DN50 – DN1200) | |
Внешний диаметр | 21,3 мм – 1219 мм | |
Толщина стены | СЧ 10S – СЧ XXS | |
Длина | На заказ по чертежам | |
Расчетное давление | До 350 бар (зависит от проекта) | |
Расчетная температура | от -196°С до +650°С | |
Тип окончания | Конический конец/Фланцевый конец/Обработанный конец | |
Поверхностная обработка | Маринованный, пассивированный, обработанный |
Впускной коллектор воды принимает воду из внешнего впускного трубопровода и направляет ее во внутренние каналы теплообменника. Он может распределять воду по нескольким каналам потока и подключать водяные форсунки и вспомогательные порты. Этот компонент также называется водораспределительным коллектором, впускным водяным коллектором или впускным коллектором на стороне воды.
Выпускной коллектор воды собирает воду, выходящую из каналов теплообменника, и соединяет внутренний водяной контур с внешним выпускным трубопроводом. Альтернативные описания включают коллектор для сбора воды, выпускной коллектор для воды, коллектор для коллектора воды и выпускной коллектор на стороне воды. Как впускные, так и выпускные коллекторы могут поддерживать соединения для вентиляции, слива, тестирования или технического обслуживания, как указано на сборочных чертежах.
Водосборники могут обозначаться как водосборники HP (высокого давления), IP (среднего давления) или LP (низкого давления). Эти этикетки описывают обозначенный контур давления; они не представляют собой универсальные номинальные значения давления. Фактическое расчетное давление, температура и требования к материалам соответствуют спецификациям проекта заказчика.

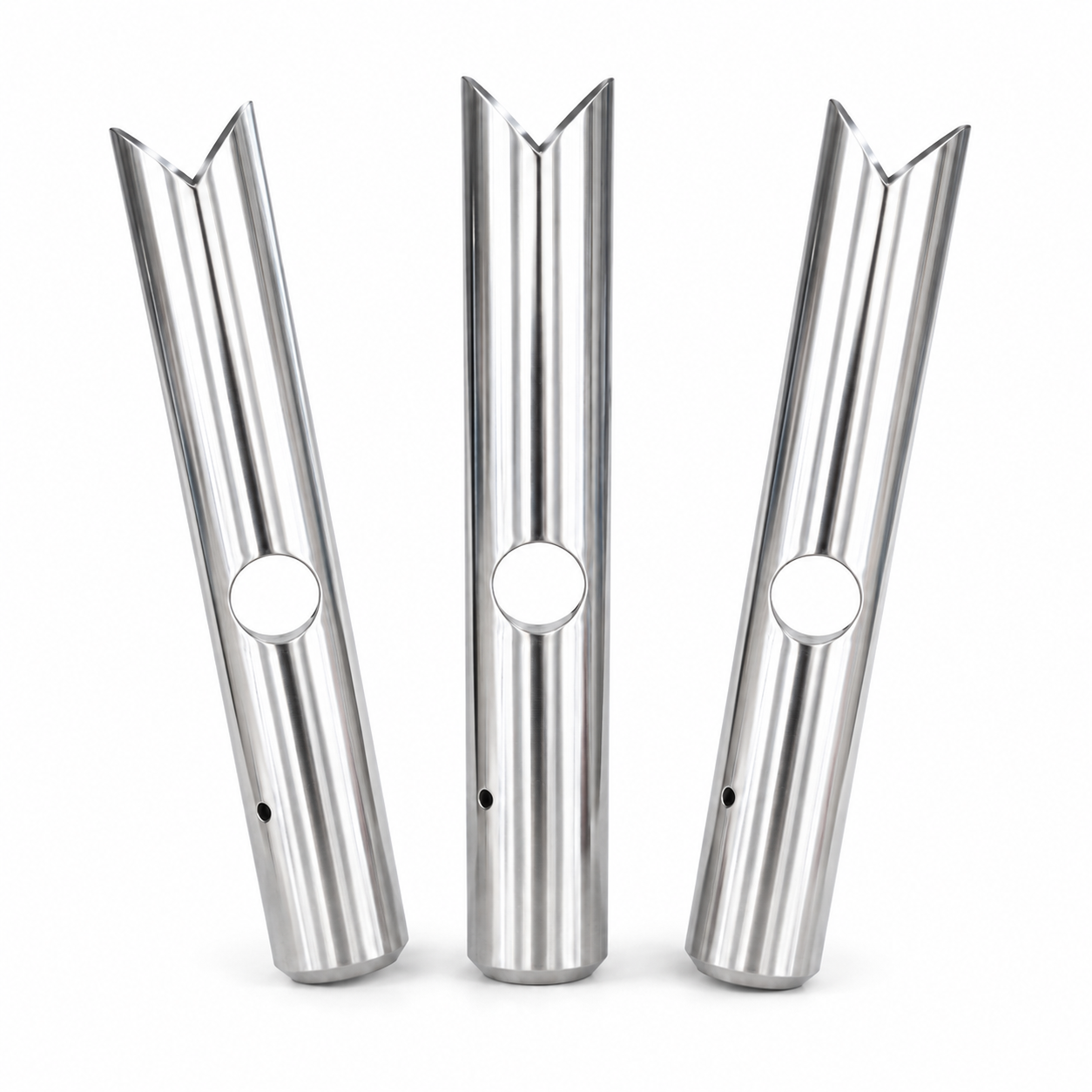

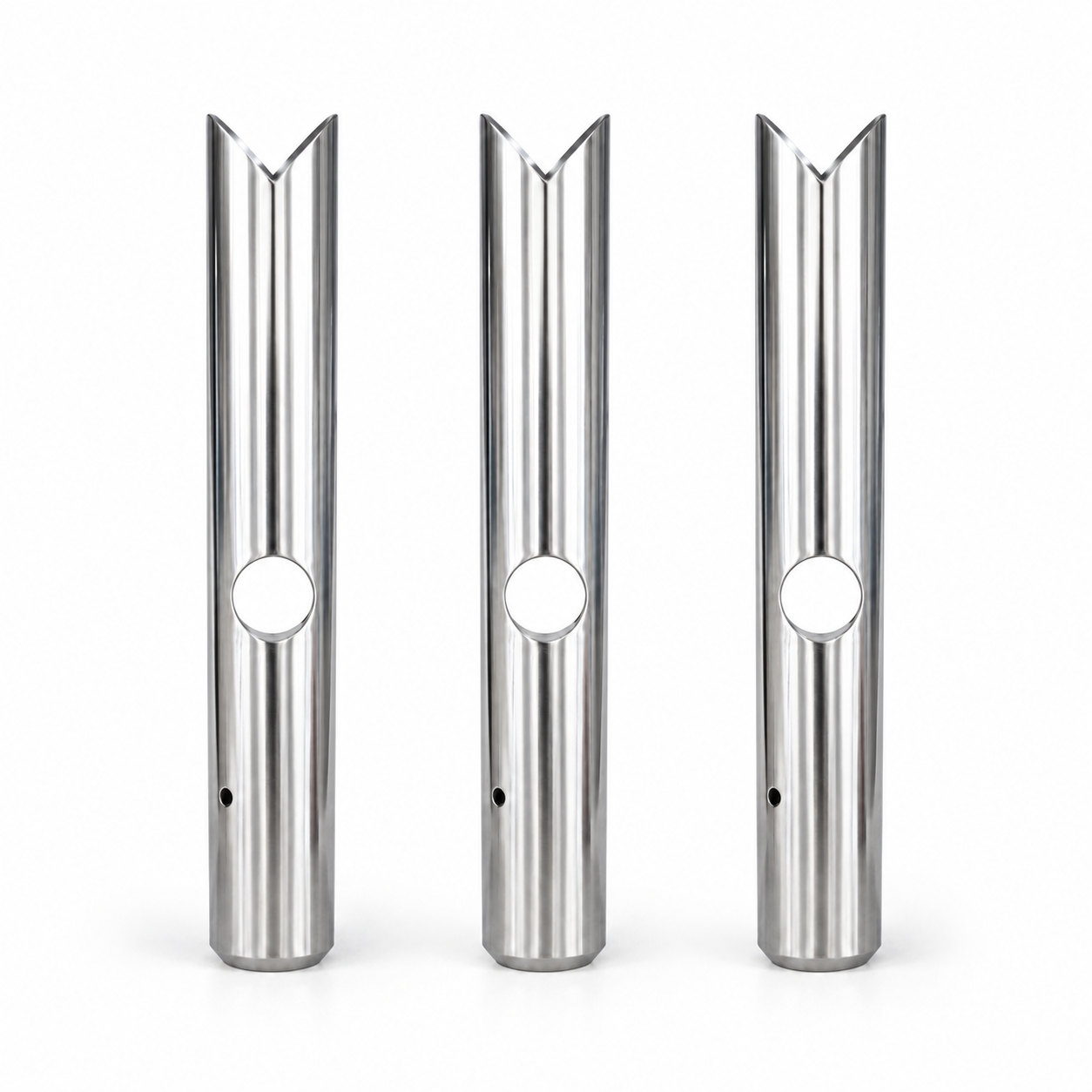

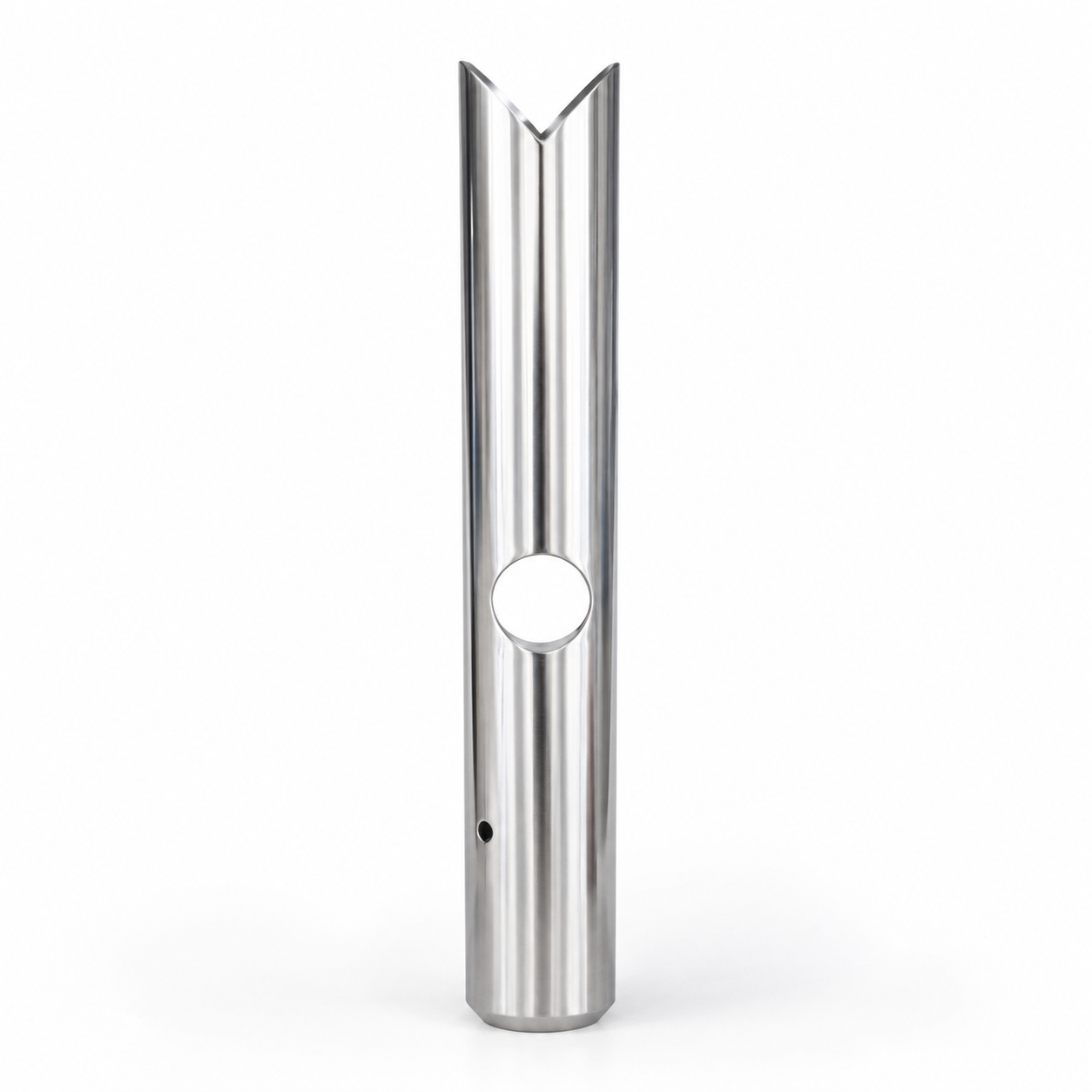

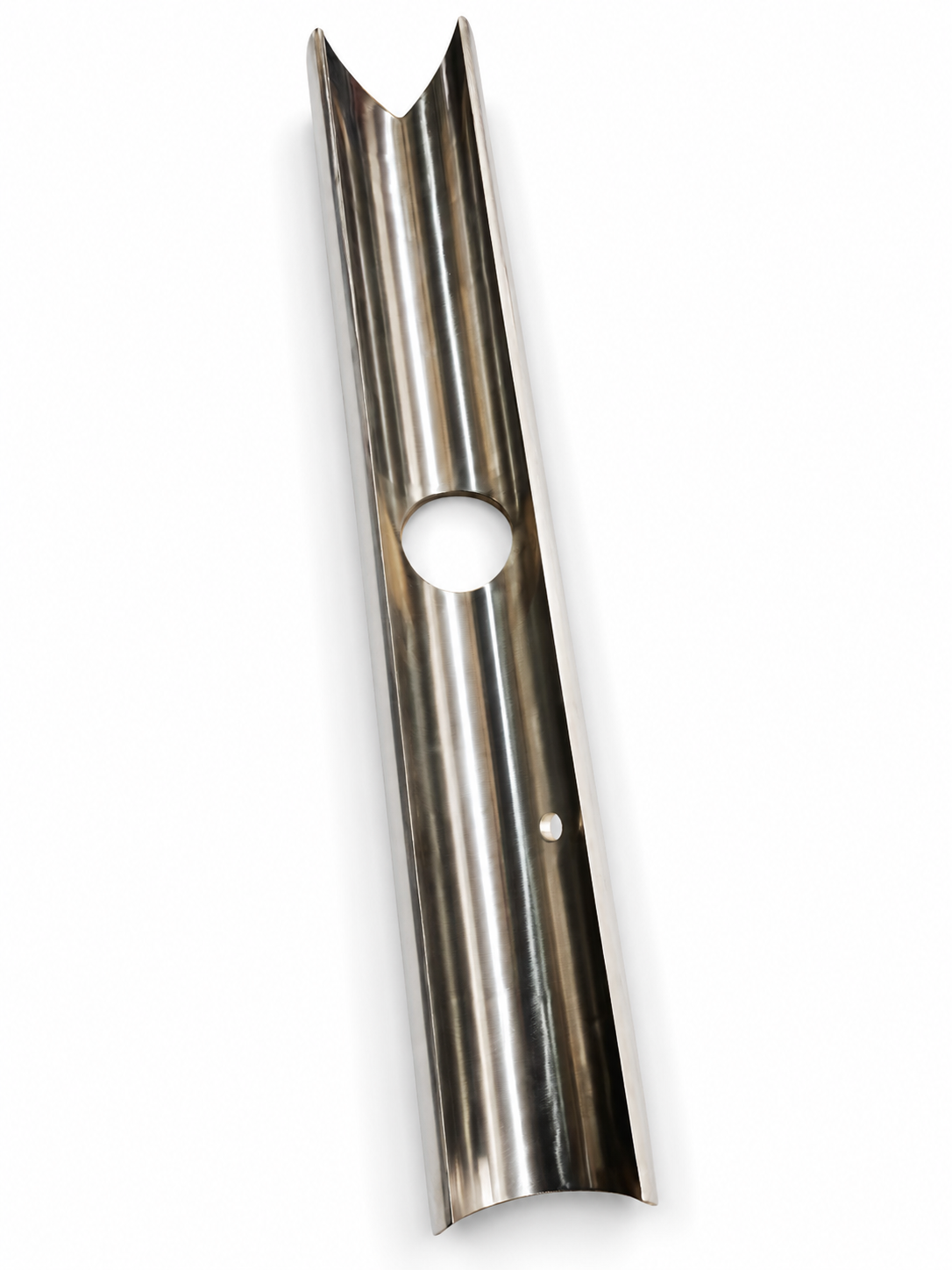

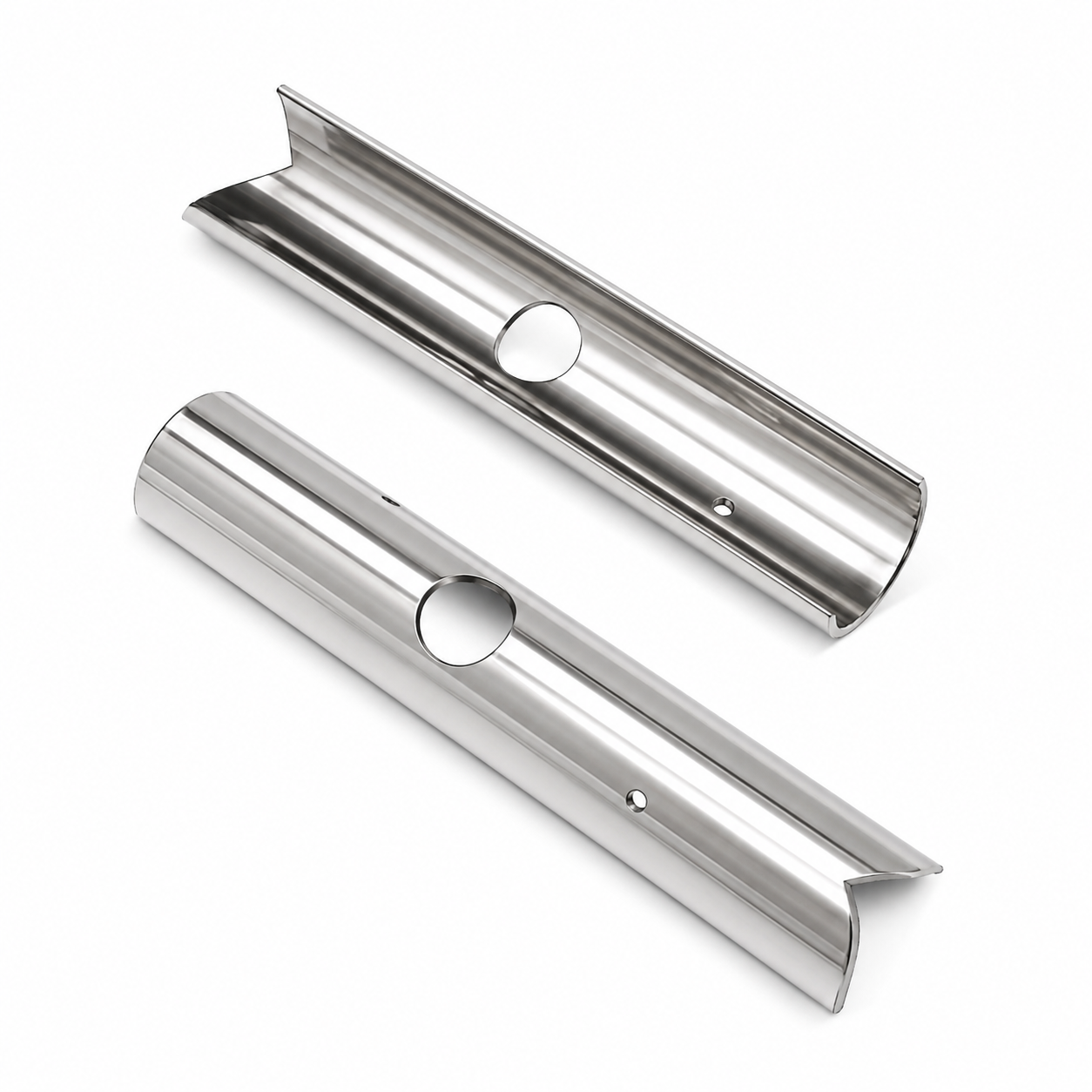

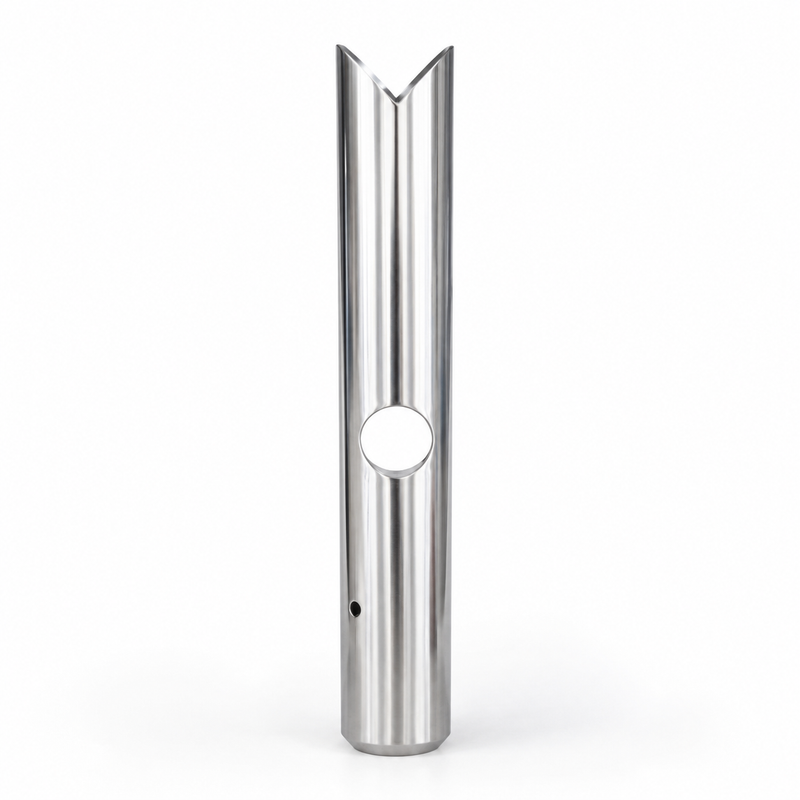

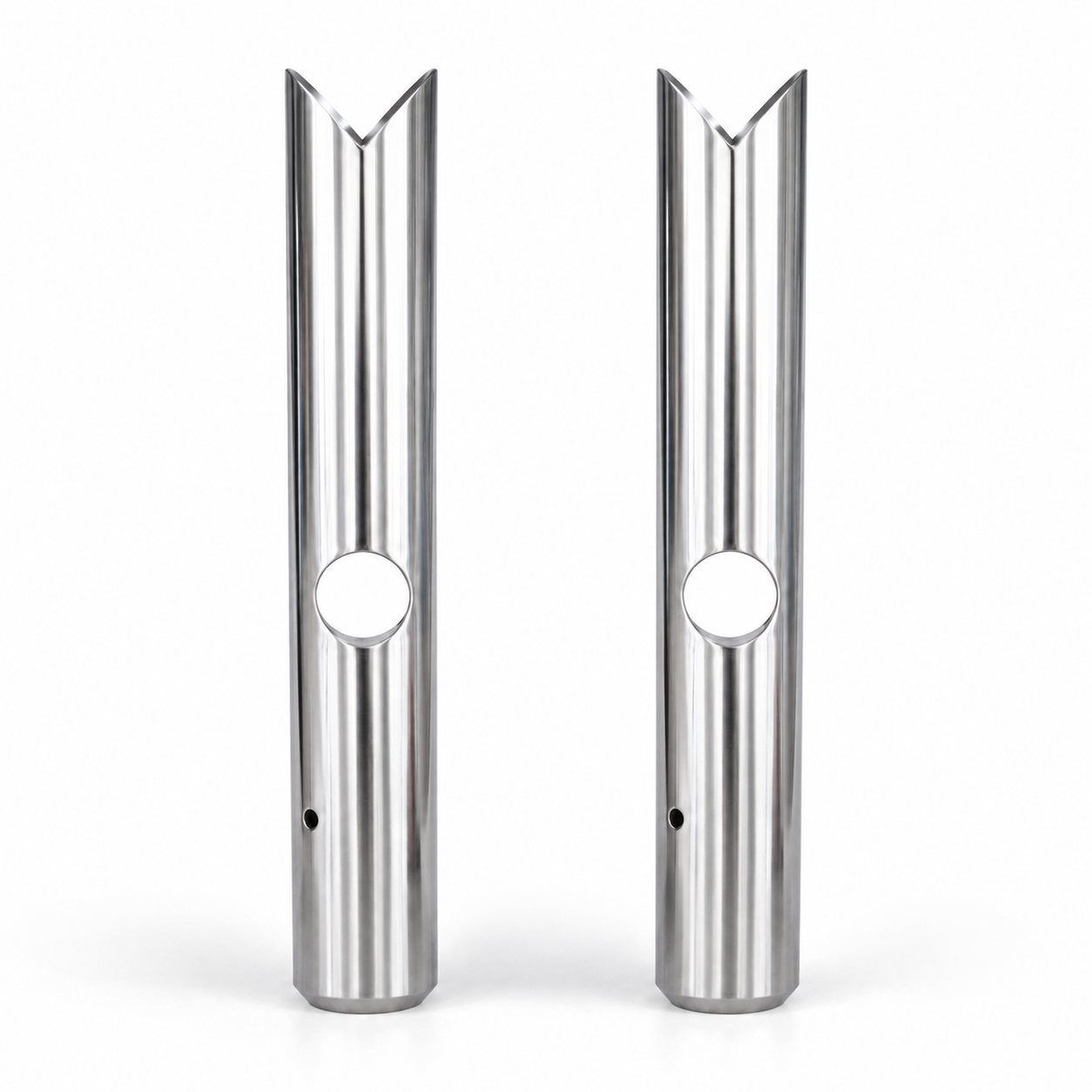

В соответствии с утвержденным проектом водосборник может быть изготовлен в виде полукорпусного водосборника, раздельного водосборника, полуцилиндрического водосборника, трубчатого водосборника, водосборника с бесшовной трубой, водосборника, обработанного на станке с ЧПУ, сборного водосборника, сварного узла водосборника или водосборника, монтируемого на сердечнике. Водосборник Half-Shell изготавливается путем резки и механической обработки бесшовных труб до необходимого профиля и поставляется в виде компонента на основе чертежа для последующей интеграции.
 |  |  |
 |  |  |
 |  |  |
Перед механической обработкой бесшовную трубу проверяют на химический состав, механические свойства, соответствие требованиям ультразвукового контроля (UT), наружный диаметр и толщину стенки. Эта проверка подтверждает, что сырье соответствует указанному сорту и пригодно для последующей резки и обработки на станках с ЧПУ.
После обработки на токарном станке с ЧПУ каждый водосборник проходит проверку размеров на основе чертежей, проверку профиля, проверку сопряжения и сопрягаемой поверхности, визуальную проверку и проверку состояния поверхности, а также положительную идентификацию материала (PMI). Проверка PMI подтверждает марку материала готового компонента и снижает риск перепутывания материалов во время производства.
Доступные материалы включают нержавеющую сталь, дуплексную нержавеющую сталь, никелевые сплавы, а также титан и титановые сплавы. Водяные коллекторы и водяные коллекторы, изготовленные по чертежам, используются в промышленных теплообменниках, компактных теплообменниках, теплообменниках с печатными схемами, водяных и технологических охладителях, системах охлаждения газа, оборудовании для рекуперации тепла, энергетическом оборудовании, термических системах на водороде и CO₂, технологическом оборудовании высокого давления и специальных системах терморегулирования. Окончательная пригодность определяется разработчиком оборудования на основе рабочей среды, температуры, давления и применимых норм проектирования.
Huashang Steel защищает интеллектуальную собственность клиентов, не публикуя чертежи клиентов, точные размеры, допуски, координаты отверстий, детали сборки, номера чертежей или идентификационные данные клиентов. Техническая информация по конкретному проекту остается конфиденциальной.
Водосборник — это изготовленный по индивидуальному заказу компонент, который является частью контура потока воды промышленного теплообменника. Он соединяет внешний водопровод с внутренними каналами теплообменника и может распределять, собирать или направлять воду в зависимости от положения установки.
Да. Huashang Steel производит водосборники строго в соответствии с чертежами, утвержденными заказчиком, включая нестандартный диаметр, толщину стенок, длину, профиль, отверстия, размеры сопряжения и подготовку кромок.
Водосборники могут быть изготовлены из нержавеющей стали, дуплексной нержавеющей стали, никелевых сплавов, а также титана и титановых сплавов. Выбор материала подтверждается расчетным давлением, температурой и рабочей средой проекта.
Каждый водозаборник проходит ультразвуковое тестирование сырья, проверку размеров на основе чертежей, проверку профиля и интерфейса, проверку состояния поверхности и проверку PMI. Документация на материалы и полная отслеживаемость предоставляются с каждой поставкой.
Чтобы запросить расценки на индивидуальные водосборники или сборки водосборников, отправьте утвержденные чертежи и спецификации проекта. Huashang Steel поддерживает мелкосерийное и проектное производство, обеспечивая скоординированную поставку соответствующих коллекторов, лепестков, сопел, труб, фитингов и фланцев.
