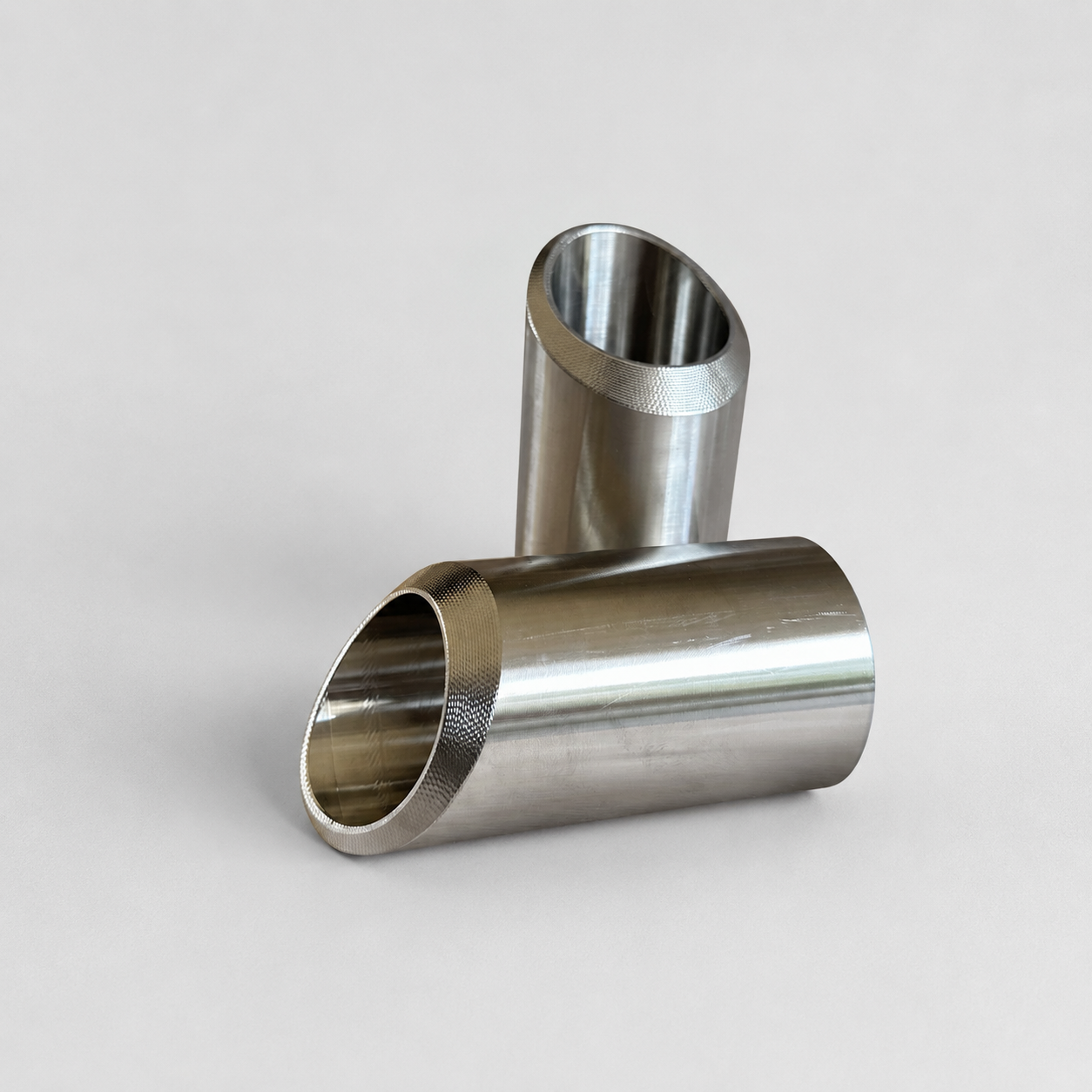

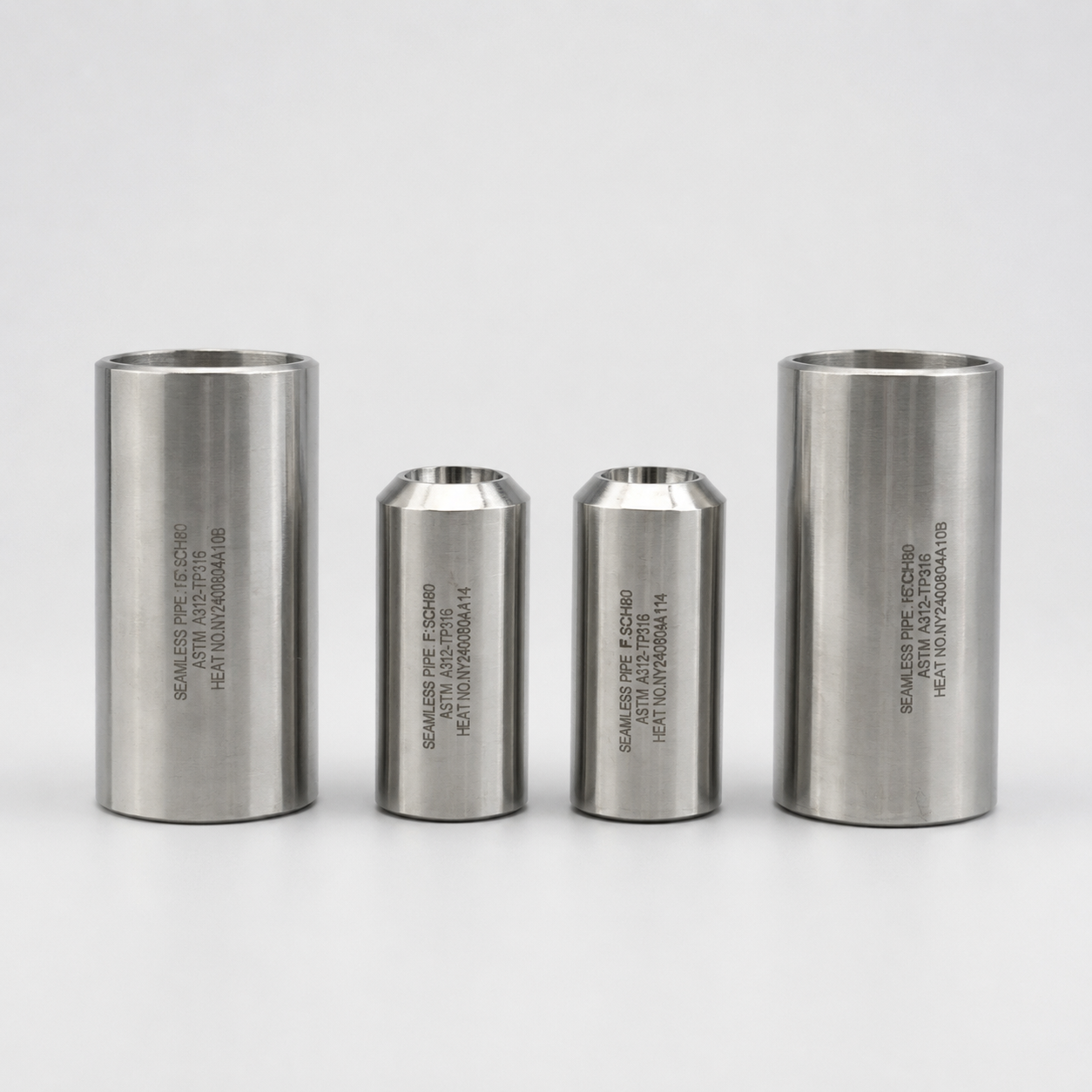

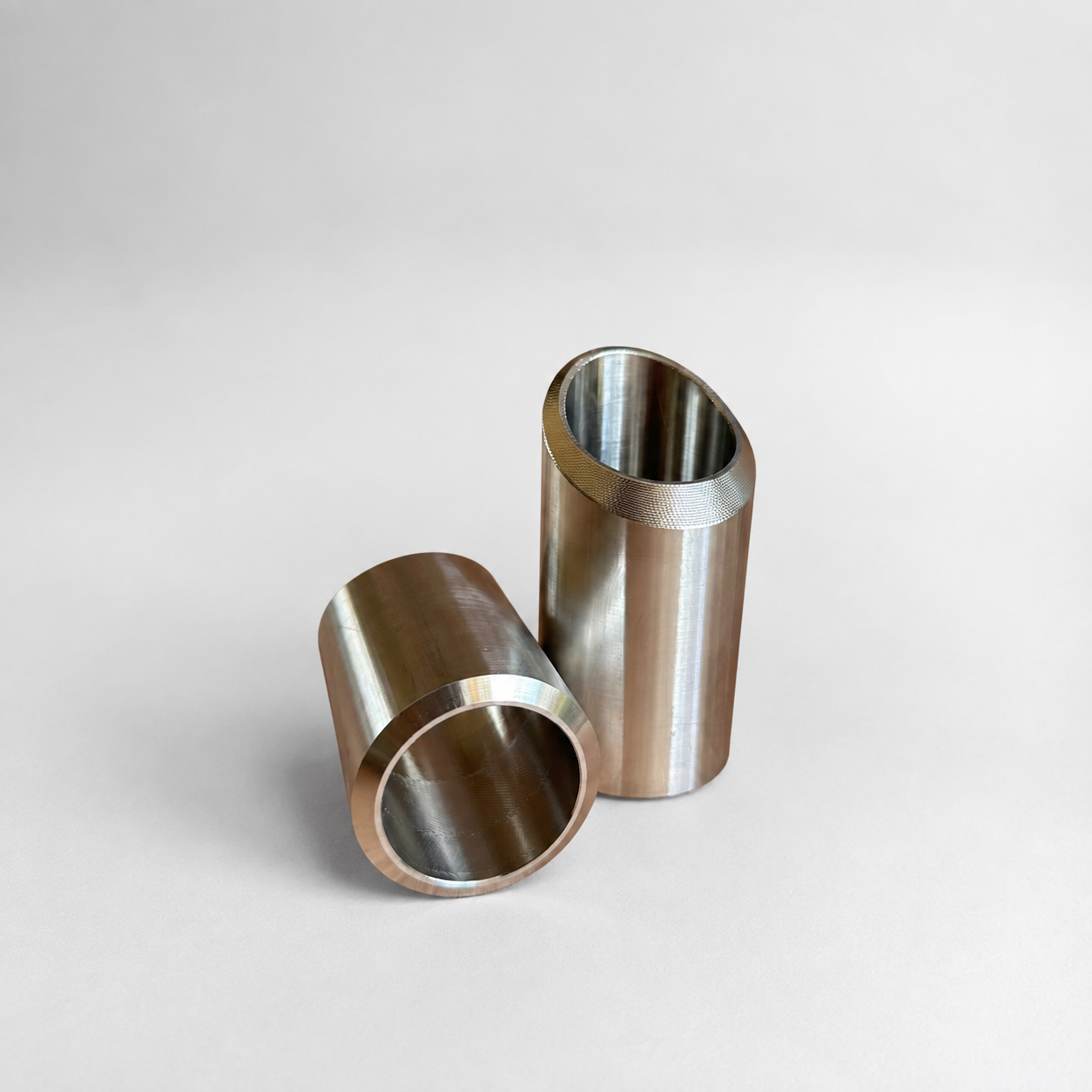

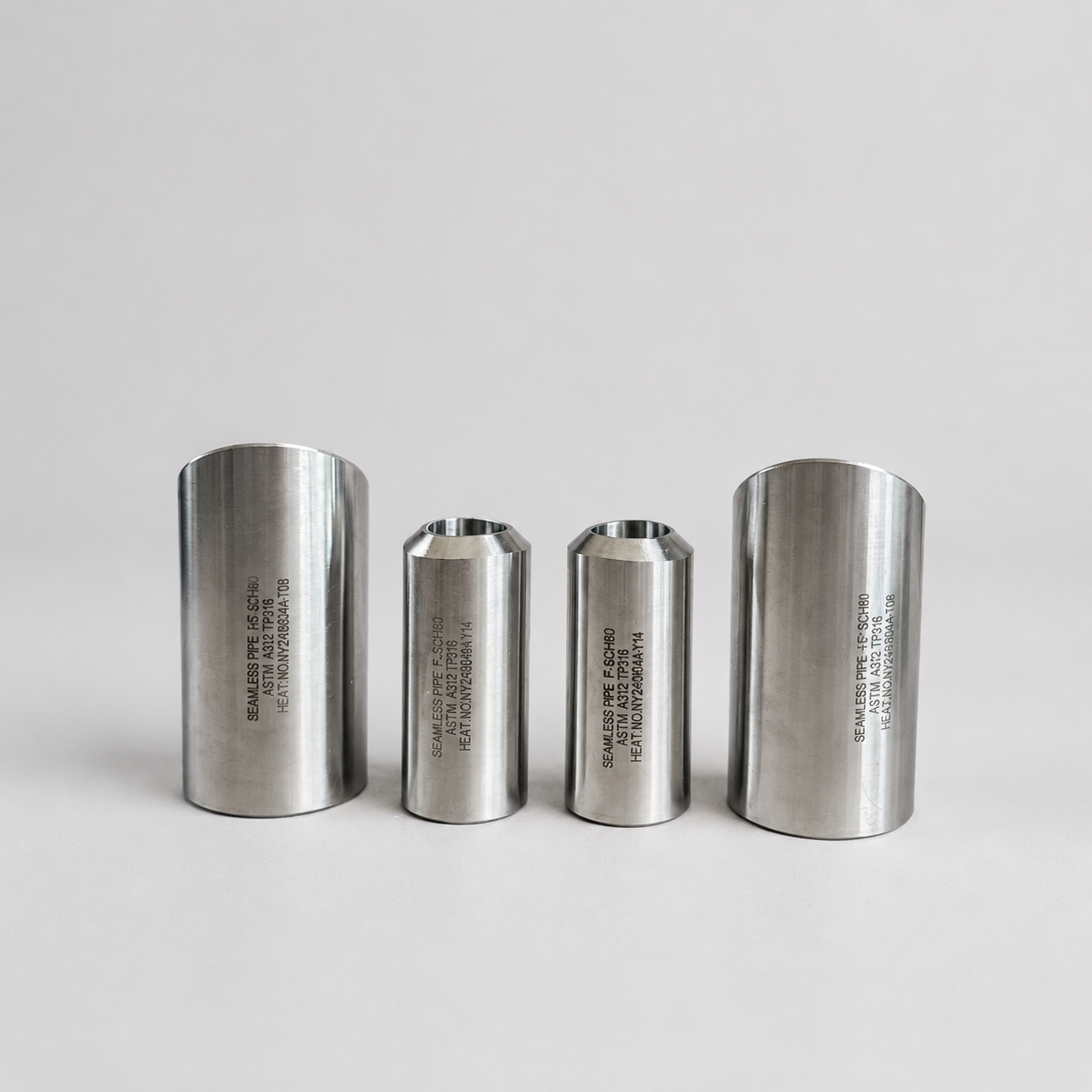

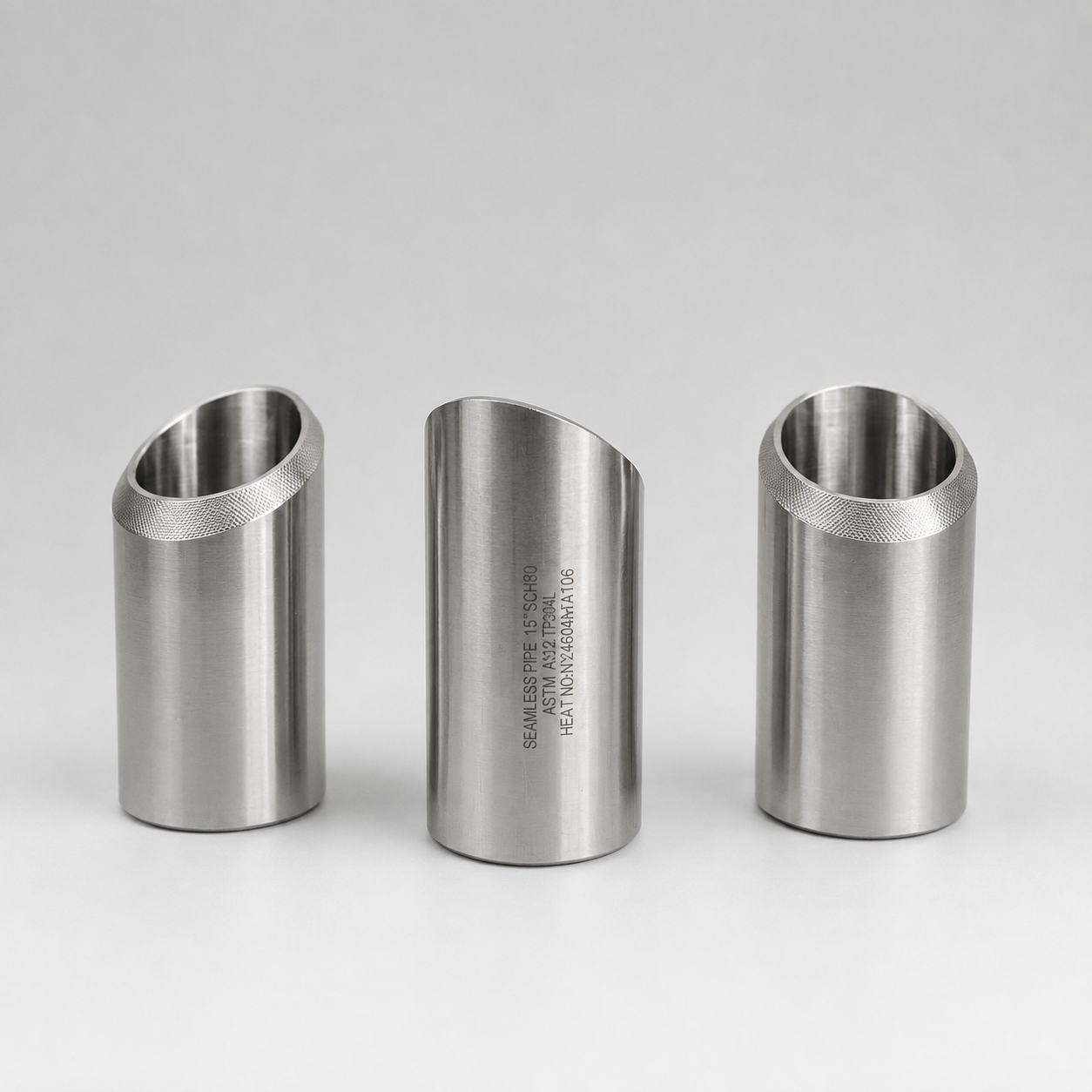

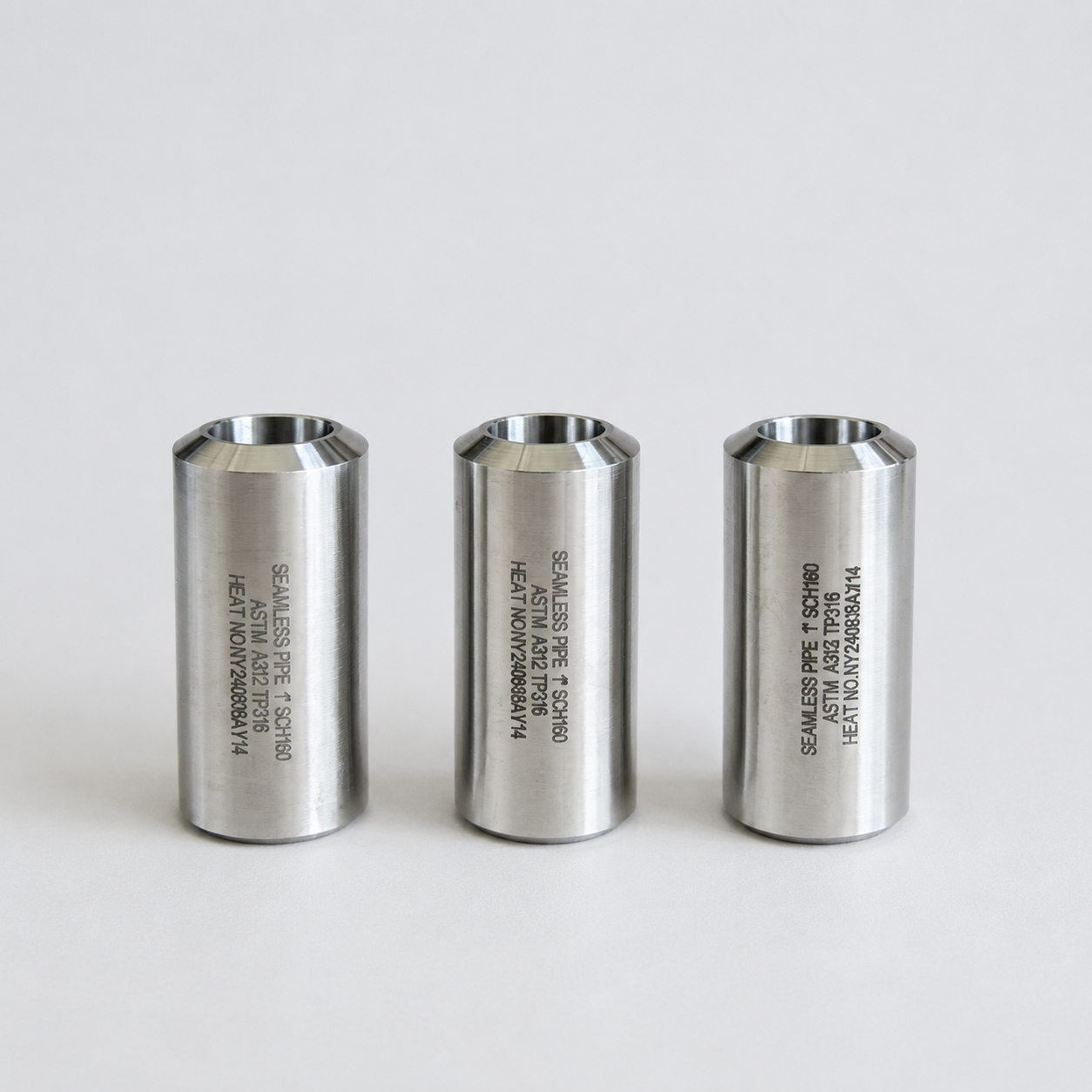

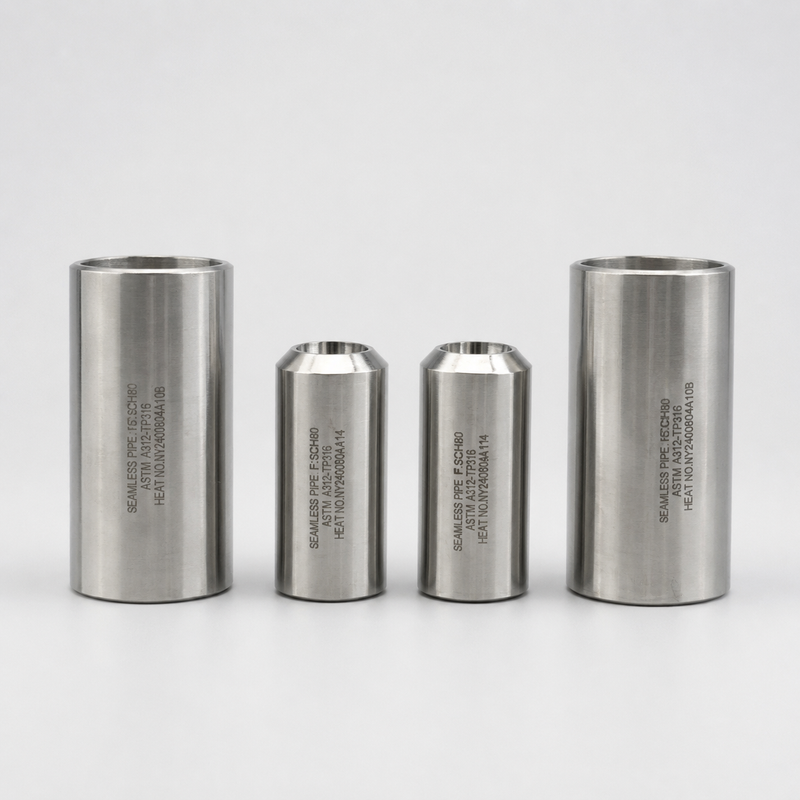

Huashang Steel производит специальные патрубки для обслуживания теплообменников и сервисные соединения из бесшовных труб по чертежам, утвержденным заказчиком. Эти компоненты, изображенные на чертежах, устанавливаются на коллекторах теплообменников, коллекторах или соответствующих узлах, работающих под давлением. В зависимости от терминологии заказчика и предполагаемого обслуживания их можно назвать патрубками для технического обслуживания, соединениями для технического обслуживания, патрубками для обслуживания, патрубками для обслуживания, вспомогательными патрубками, вспомогательными соединениями, портами для технического обслуживания или портами для обслуживания.
В отличие от стандартной трубопроводной арматуры эти насадки не имеют универсальных размеров. Их материал, диаметр, толщина стенки, длина, обрабатываемый профиль, подготовка сварного шва и размеры сопряжения определяются по утвержденным заказчиком чертежам оборудования.
В зависимости от одобренной конструкции оборудования патрубок для технического обслуживания может обеспечивать соединение для обслуживания системы, проверки, наполнения или слива, вентиляции, продувки, промывки или очистки, испытания под давлением или утечки, установки приборов, временного обслуживания трубопроводов или других операций, специфичных для проекта. Название «Насадка для технического обслуживания» не определяет одну фиксированную функцию. Его точное назначение должно быть подтверждено утвержденными заказчиком чертежами, P&ID и документацией на оборудование.
Форсунки для технического обслуживания можно идентифицировать по рабочей среде, включая обозначение топливного газа, CO₂, воды, стороны водорода, хладагента, пара, технологического газа, горячей и холодной стороны. Имя сервисной среды следует использовать только в том случае, если оно соответствует фактической схеме процесса.
Их также можно классифицировать по контуру давления как форсунки HP (высокого давления), IP (среднего давления) или LP (низкого давления). Обозначение давления может сочетаться с рабочей средой, например, сопло для обслуживания воды HP или сопло для обслуживания CO₂ IP. HP, IP и LP являются обозначениями цепей и не представляют собой универсальные номинальные значения давления. Фактическое расчетное давление и температура должны соответствовать утвержденным спецификациям проекта.
Элемент | Диапазон | Отображать |
|---|---|---|
Диаметр | 1/2" – 48" |  |
NPS | Ду15 – Ду1200 | |
Толщина стены | Щ 5S – Щ XXS | |
Длина | Судя по рисунку | |
Концевое соединение | Конец скоса | |
Поверхностная обработка | Маринованный | |
Расчетное давление | До 350 Бар | |
Расчетная температура | От -196°С до 650°С |
Huashang Steel производит сопла для обслуживания воды, сопла для обслуживания CO₂ и другие сервисные соединения на основе чертежей из выбранных бесшовных труб. Перед механической обработкой сырье для бесшовных труб проверяется на химический состав, механические свойства, ультразвуковой контроль, наружный диаметр, толщину стенки и другие применимые размеры. Эти проверки подтверждают, что выбранное сырье соответствует указанной марке материала и подходит для последующей обработки на станках с ЧПУ.
 |  |  |
 |  |  |
 |  |  |

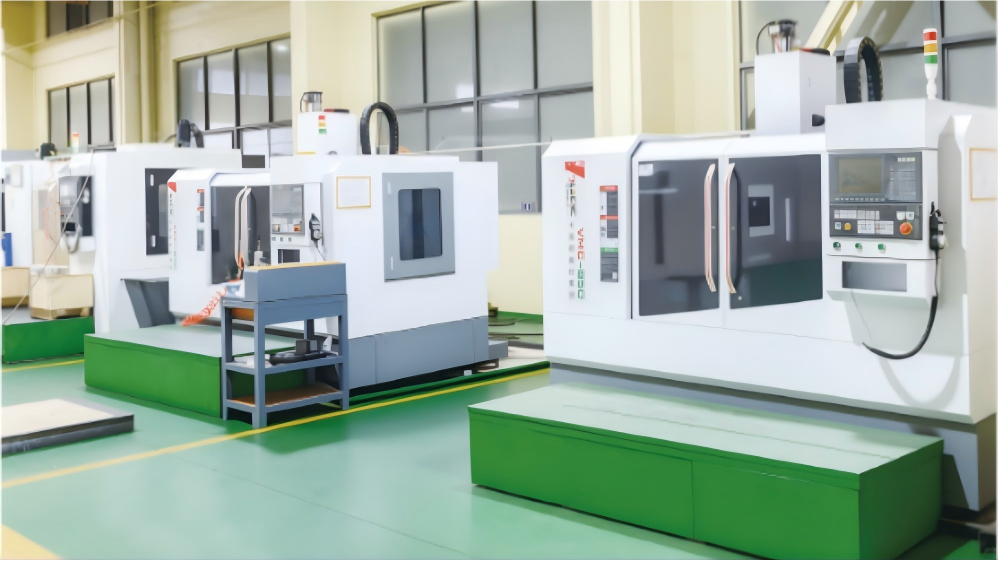

Общий производственный процесс включает в себя выбор бесшовных труб в соответствии с указанным материалом, входной контроль сырья, вырезку заготовки сопла из бесшовной трубы, токарную обработку на станке с ЧПУ в соответствии с утвержденным чертежом, проверку размеров на основе чертежа, проверку PMI, а также окончательную проверку и выпуск.
После механической обработки каждое сопло для технического обслуживания проверяется в соответствии с чертежом, утвержденным заказчиком. Окончательная проверка включает общий контроль размеров, проверку обработанного профиля, проверку сопряжения и размеров сопряжения, визуальную проверку и проверку состояния поверхности, а также проверку PMI. Позитивная идентификация материала выполняется на готовом изделии, чтобы подтвердить марку материала и снизить риск перепутывания материалов во время производства.
Насадки для технического обслуживания и сервисные соединения по индивидуальному заказу могут быть изготовлены из бесшовных трубных материалов, указанных заказчиком, включая нержавеющую сталь, дуплексную сталь, супернержавеющую сталь, никелевые сплавы, а также титан и титановые сплавы.
Сопла для технического обслуживания могут быть изготовлены вместе с соответствующими компонентами на основе чертежей, включая коллекторы воды, коллекторы CO₂, коллекторы HP и IP, водяные лепестки, лепестки CO₂, внутренние вставки коллектора, впускные и выпускные патрубки, вентиляционные и сливные соединения, переходные тройники, коллекторы, трубные катушки и детали, изготовленные по индивидуальному заказу. Скоординированное производство помогает контролировать размеры сопряжения между соответствующими компонентами перед окончательной доставкой.
Чтобы защитить интеллектуальную собственность клиентов и конфиденциальную информацию о проекте, Huashang Steel не публикует чертежи клиентов, точные размеры, допуски, координаты отверстий, детали сборки, номера чертежей, информацию о заказе на поставку или идентификационные данные клиентов. Вся техническая информация, касающаяся конкретного проекта, остается конфиденциальной. На всех опубликованных фотографиях показаны только готовые изделия.
Патрубок для обслуживания теплообменника — это специальное соединение, устанавливаемое на коллекторах или коллекторах теплообменника для поддержки вспомогательных функций, функций проверки, тестирования или технического обслуживания, таких как слив, вентиляция, продувка, испытание под давлением или установка приборов. Его точная функция определяется утвержденными заказчиком чертежами и P&ID.
Доступные материалы включают нержавеющую сталь, дуплексную сталь, супернержавеющую сталь, никелевые сплавы, а также титан и титановые сплавы. Все они поставляются в виде бесшовных труб и проверены испытаниями химического состава и механических свойств.
Они изготавливаются из бесшовных труб на токарном станке с ЧПУ по чертежам, утвержденным заказчиком. Процесс включает в себя проверку сырья, резку, обработку на станке с ЧПУ, проверку размеров, проверку PMI и окончательный выпуск.
Да. Насадки для технического обслуживания не имеют универсальных размеров. Диаметр, толщина стенки, длина, обработанный профиль и размеры сопряжения определяются по утвержденным заказчиком чертежам оборудования.
