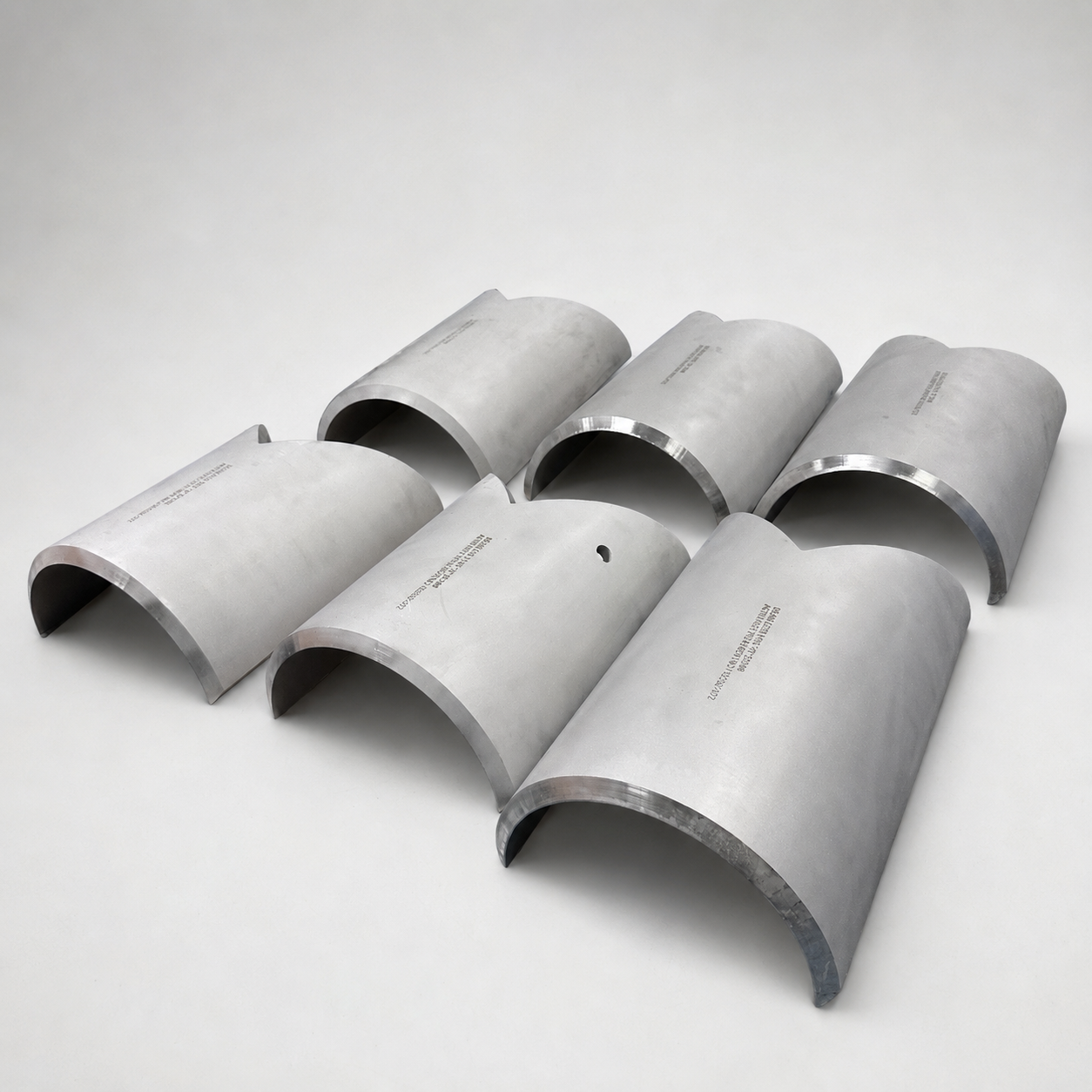

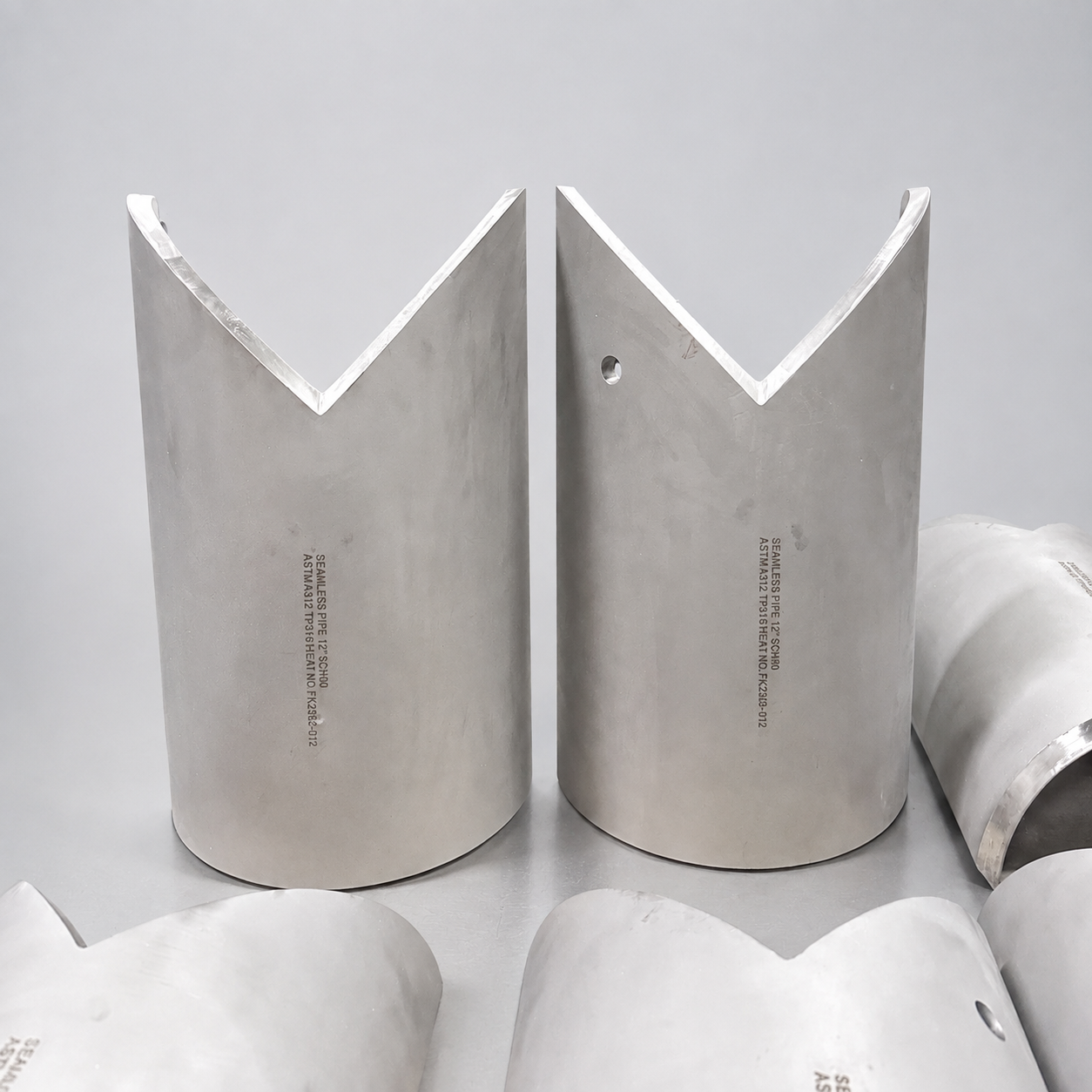

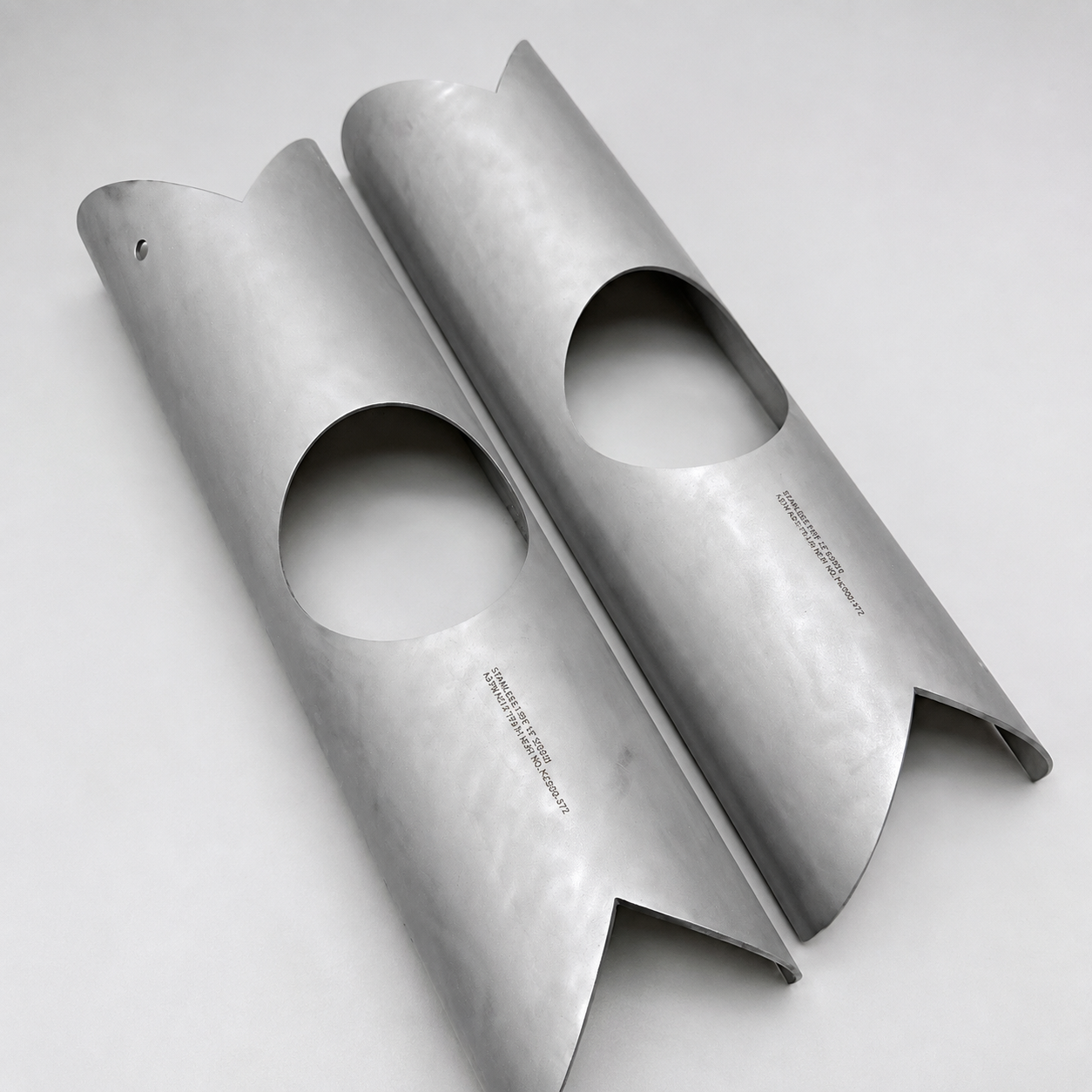

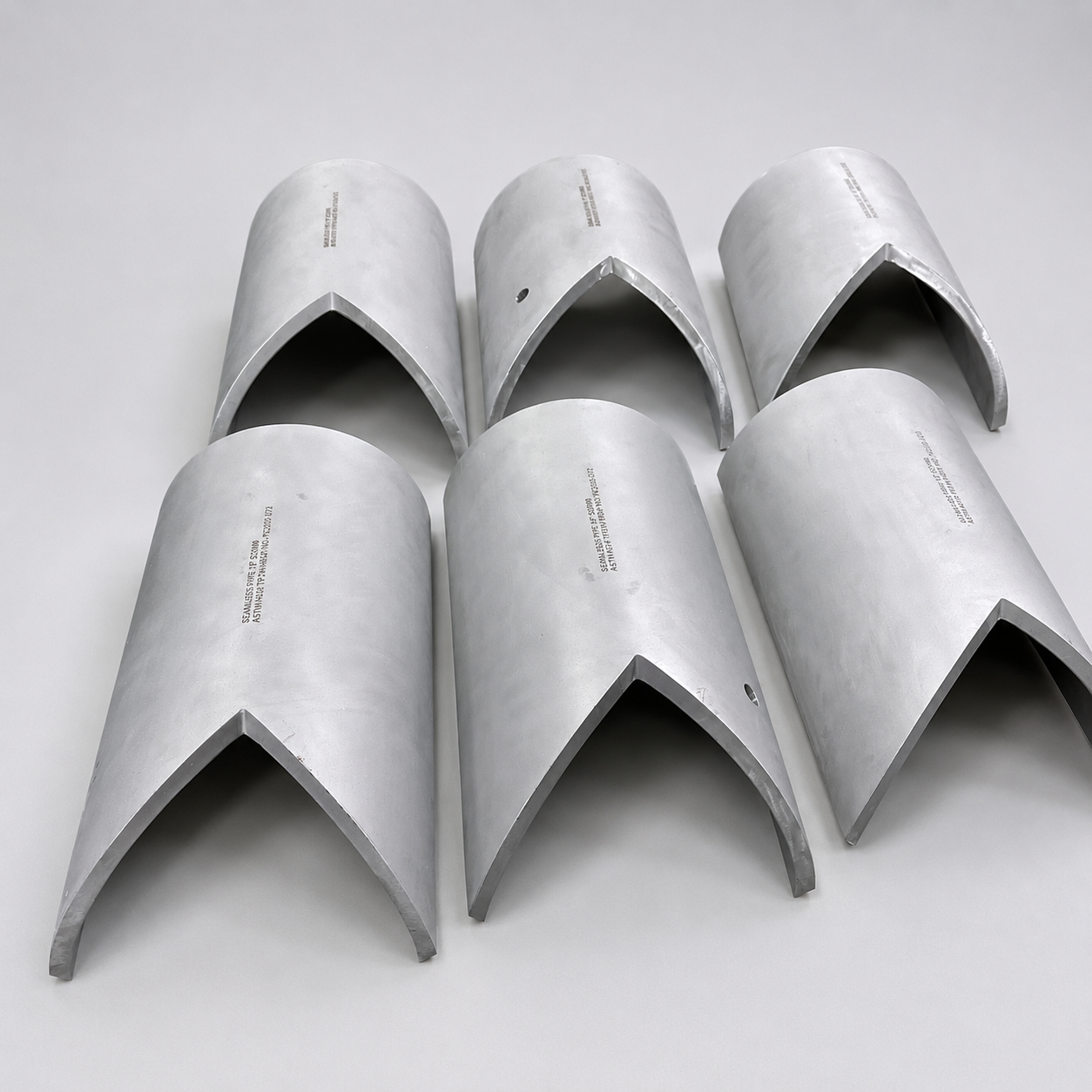

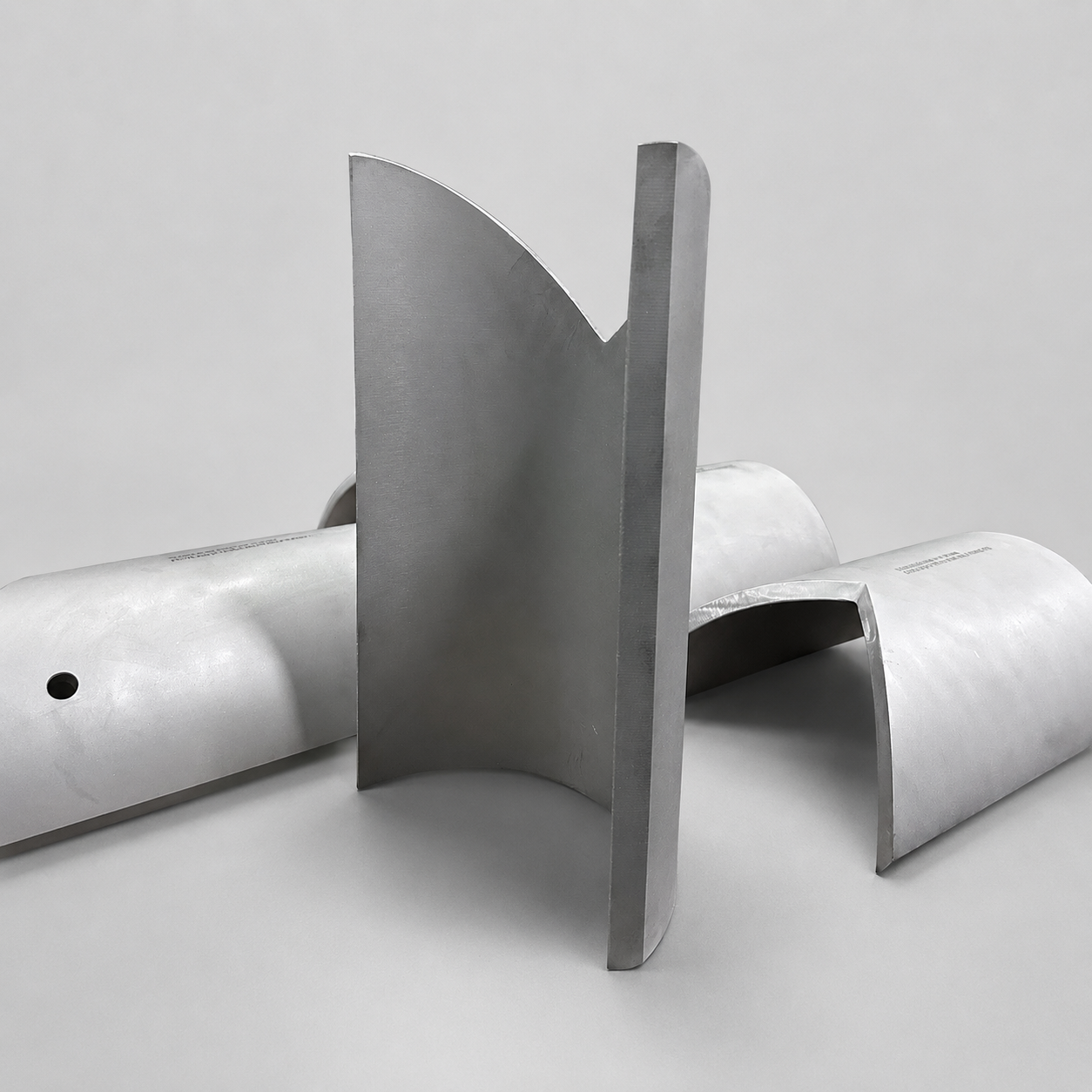

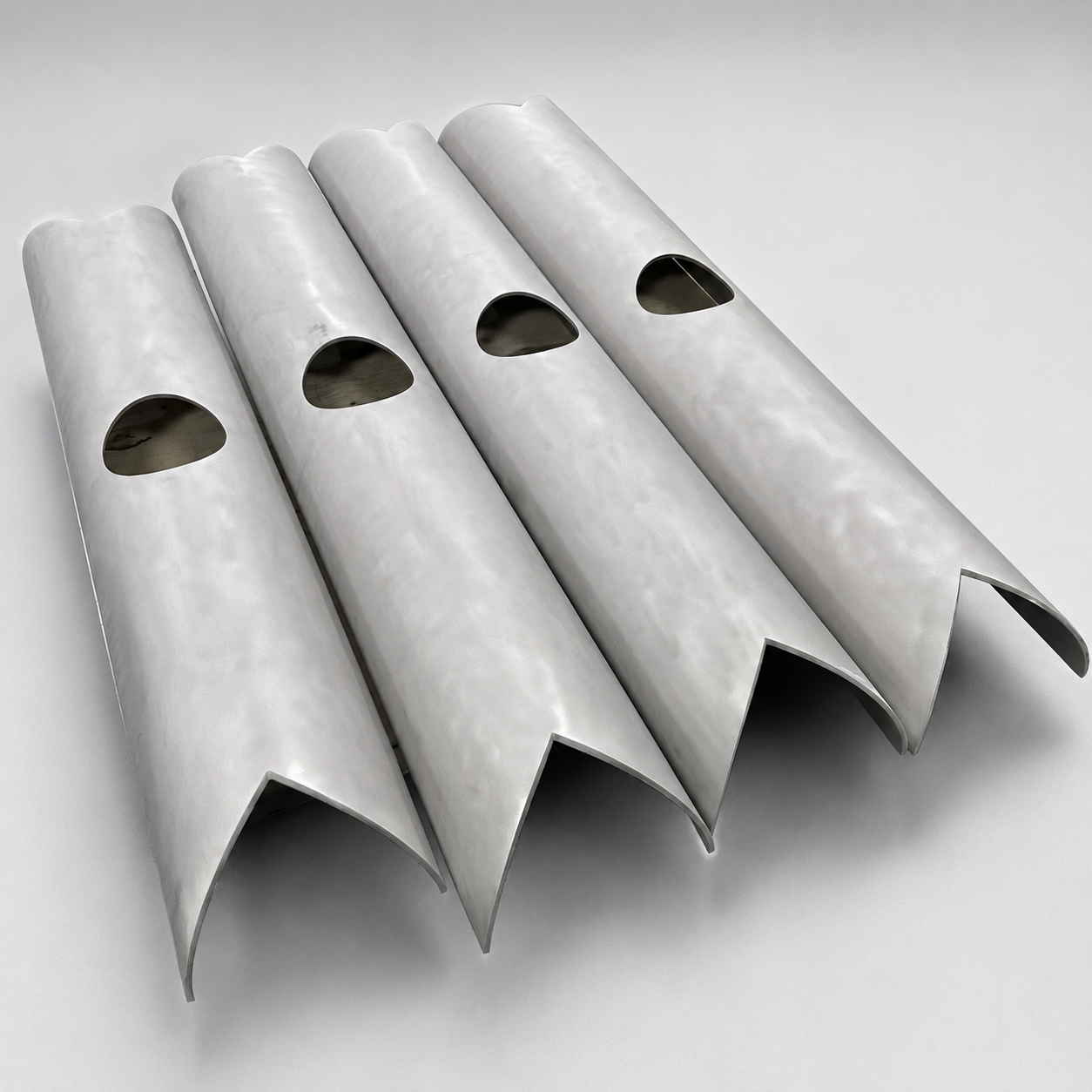

Huashang Steel производит специальные коллекторы теплообменников, коллекторы теплообменников и внутренние лепестковые компоненты из бесшовных труб по чертежам, одобренным заказчиком. Эти компоненты, изображенные на чертежах, соединяют, распределяют или собирают технологическую среду в узлах теплообменника. В зависимости от конструкции оборудования и терминологии заказчика их можно описать как коллектор теплообменника, коллектор теплообменника, коллектор коллектора, проточный коллектор, сборку специального коллектора, сварной узел коллектора или сборный коллектор коллектора.
В отличие от стандартной трубопроводной арматуры эти комплектующие не имеют универсальных размеров. Их профиль, кривизна, отверстия, сопрягаемые поверхности и размеры сопряжения изготавливаются по утвержденным чертежам оборудования. Название продукта соответствует фактическому сервисному средству и обозначению схемы, указанному заказчиком.

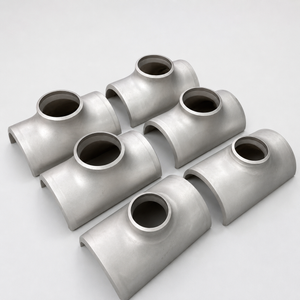

Компонент на стороне входа принимает технологическую среду и направляет ее к внутренним каналам теплообменника. Его можно описать как впускной коллектор, входной распределительный коллектор, распределительный коллектор, распределительный коллектор, впускной коллектор потока, распределительный коллектор или коллектор распределения потока.
Компонент на стороне выхода собирает среду, выходящую из каналов теплообменника, и соединяет внутренний контур потока с внешним выпускным трубопроводом. Его можно описать как выпускной коллектор, выпускной коллектор, коллекторный коллектор, коллекторный коллектор, выпускной коллектор потока, коллекторный коллектор или коллектор потока. Точная функция распределения или сбора определяется по утвержденным чертежам оборудования и сборочным чертежам.
Коллекторы можно классифицировать по рабочей среде, включая коллектор топливного газа, коллектор CO₂, коллектор воды, коллектор водорода, коллектор хладагента, коллектор пара, коллектор конденсата, коллектор термомасла, коллектор технологического газа, коллектор горячей стороны и коллектор холодной стороны. Некоторые коллекторы идентифицируются по контуру давления, а не по рабочей среде, с общими обозначениями, включая коллектор HP (коллектор высокого давления), коллектор IP (коллектор среднего давления) и коллектор LP (коллектор низкого давления). Обозначение давления можно комбинировать с рабочей средой, создавая такие описания, как коллектор воды высокого давления, коллектор воды IP, коллектор CO₂ высокого давления или коллектор топливного газа высокого давления. HP, IP и LP обозначают только контур давления и не определяют универсальное номинальное давление. Применимые требования к давлению, температуре, материалам и проверкам соответствуют спецификациям проекта и утвержденным чертежам заказчика.
Элемент | Диапазон | Отображать |
|---|---|---|
Внешний диаметр | 21,3–1219 мм (доступны нестандартные размеры) |  |
Номинальный размер трубы | НПС 1/2" – НПС 48" | |
Толщина стены | СЧ 10S – СЧ XXS | |
Длина | По чертежам заказчика | |
Расчетное давление | До 350 бар (зависит от проекта) | |
Расчетная температура | от -196°С до +650°С | |
Концевое соединение | Стыковая сварка / Механическая обработка / По индивидуальному заказу | |
Поверхностная обработка | Маринованный, пассивированный, обработанный |
Huashang Steel производит коллекторы и лепестки из отборных бесшовных труб из следующих групп материалов: нержавеющая сталь, дуплексная нержавеющая сталь, никелевые сплавы и титан и титановые сплавы. Выбор материала соответствует спецификации проекта заказчика и утвержденным чертежам. Фактические пределы рабочей температуры и давления определяются выбранной маркой материала, толщиной стенки и применимыми нормами проектирования.

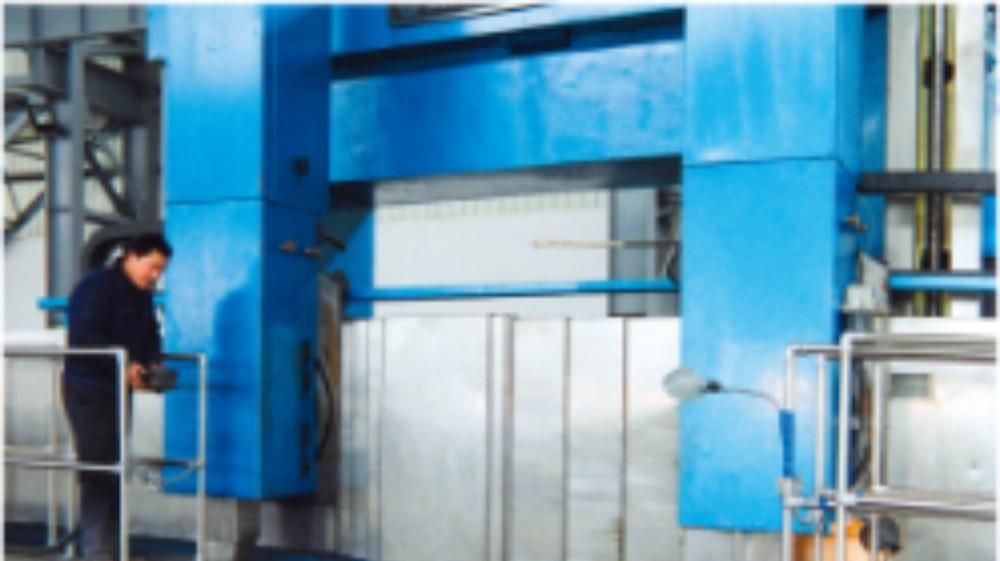

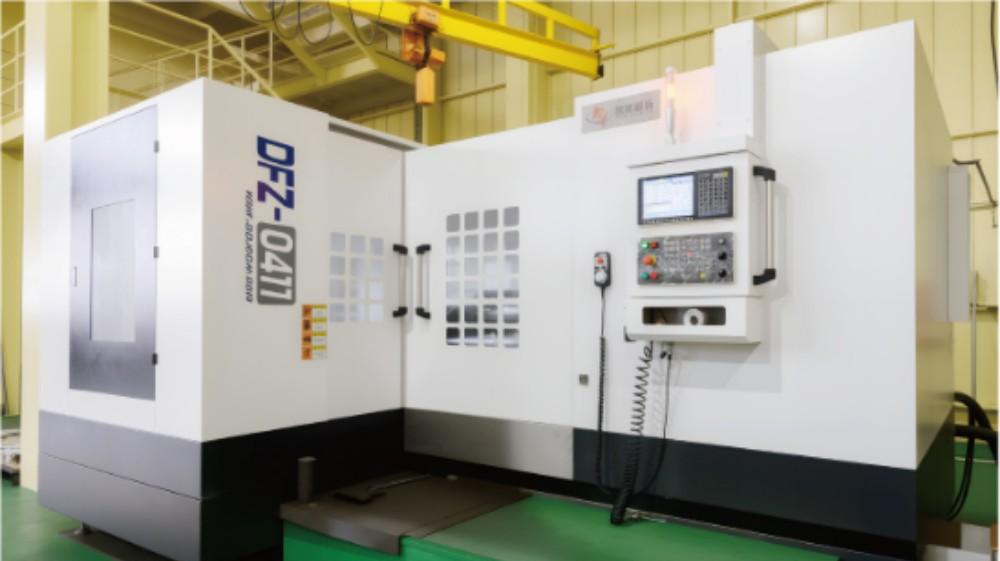

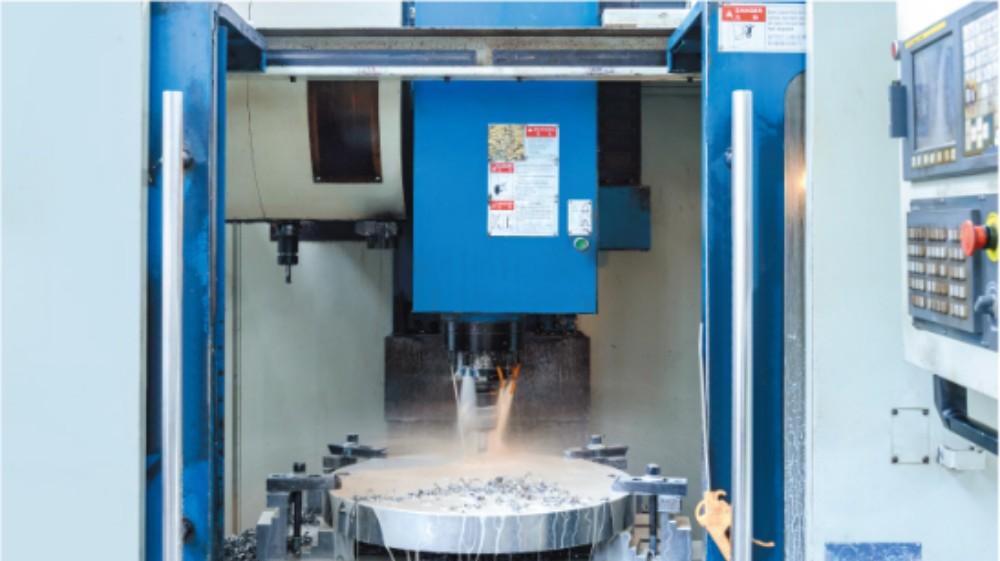

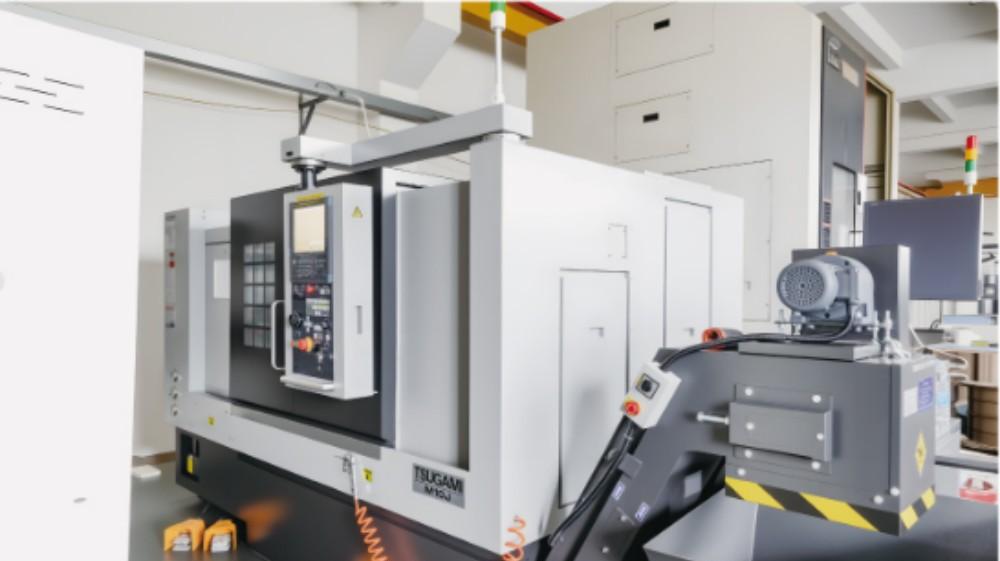

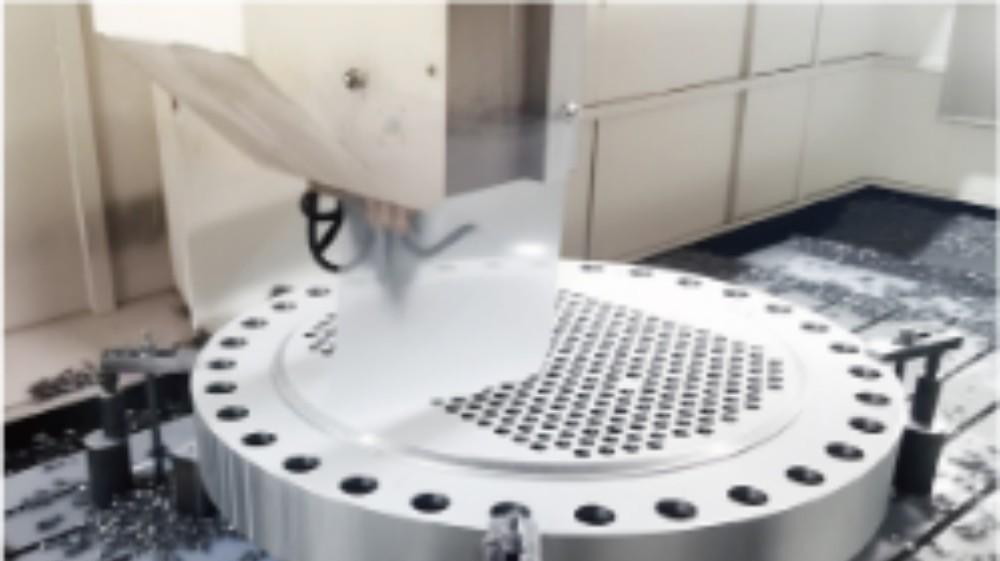

Общий производственный процесс включает в себя: (1) выбор бесшовных труб в соответствии с требуемыми характеристиками материала; (2) входной контроль сырья; (3) вырезание коллектора или лепестковой заготовки из бесшовной трубы; (4) Токарная обработка на станке с ЧПУ согласно утвержденному чертежу; (5) проверка размеров на основе чертежей; (6) проверка PMI готового компонента; (7) окончательная проверка и выпуск. Фактическая последовательность изготовления может варьироваться в зависимости от геометрии компонента и требований к чертежам.

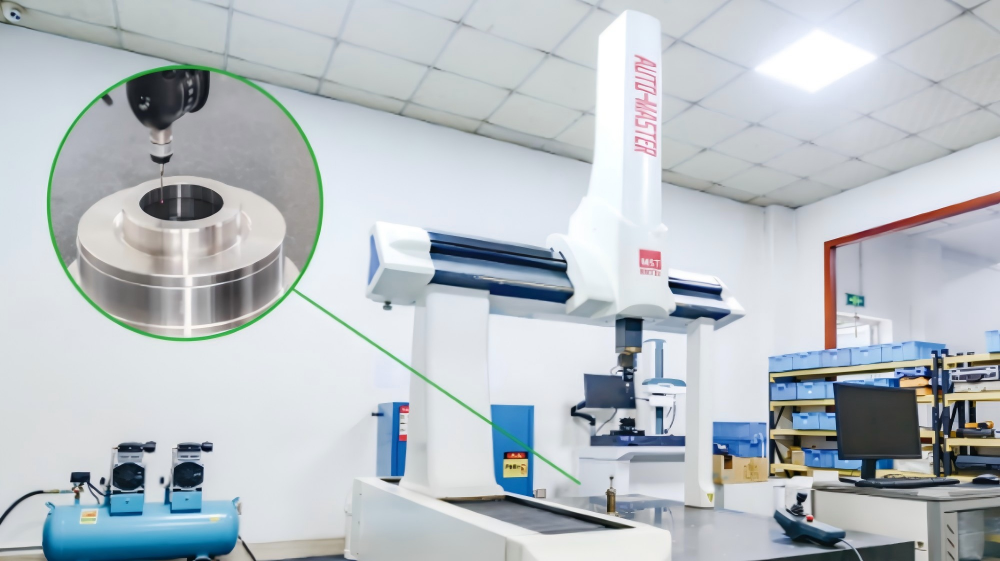

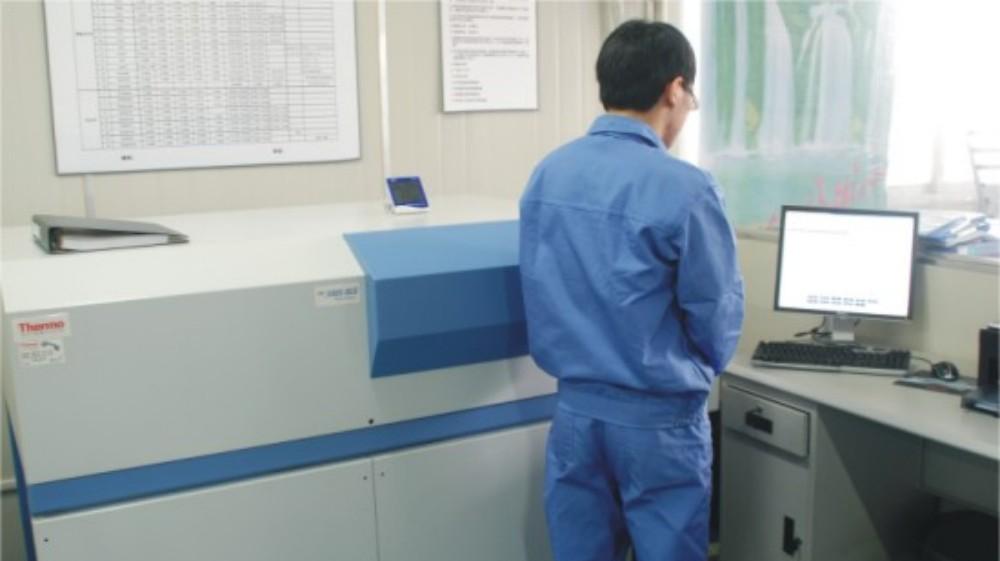

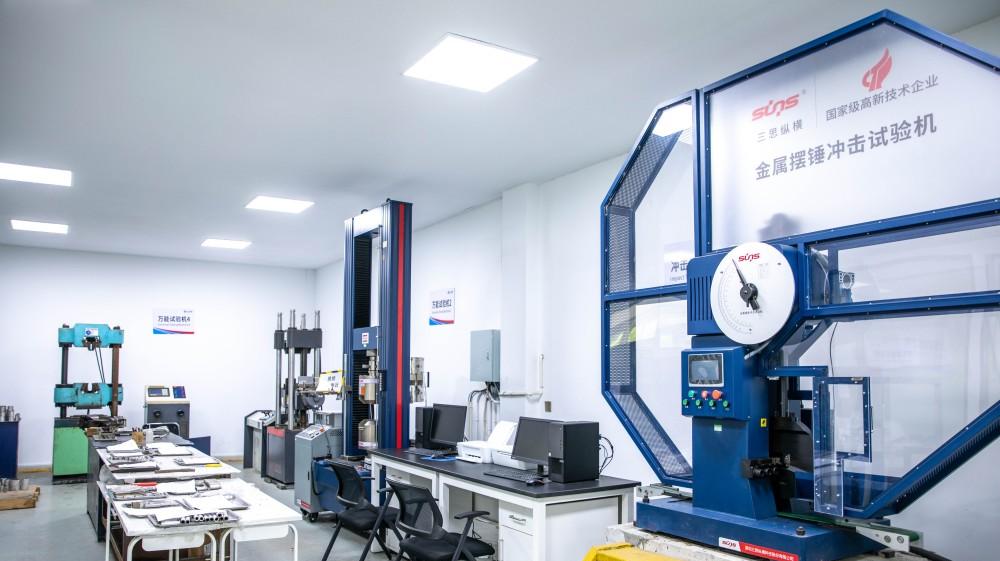

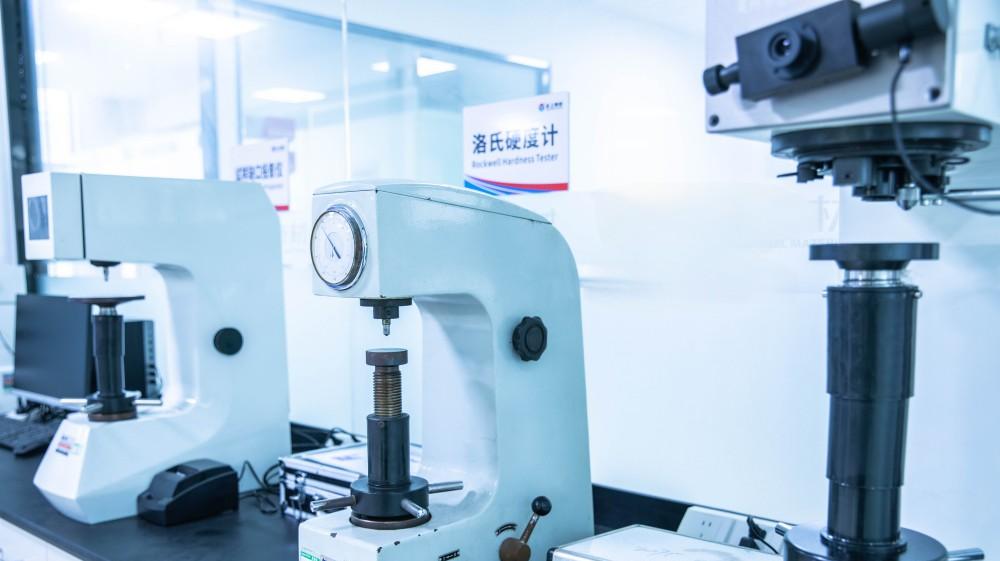

Перед производством бесшовные трубы проверяются или проверяются на химический состав, механические свойства, неразрушающий контроль, наружный диаметр, толщину стенки и другие применимые размеры. Эти проверки подтверждают, что сырье соответствует указанному сорту и пригодно для последующей резки и обработки на станках с ЧПУ. После механической обработки готовый коллектор или лепесток подвергается проверке размеров на основе чертежей, проверке профиля и сопряжения, визуальному осмотру и проверке PMI. Положительная идентификация материала подтверждает марку материала и снижает риск перепутывания материалов во время производства.
 |  |  |
 |  |  |
 |  |  |
Специальные коллекторы теплообменников используются в водородных энергетических системах, включая системы водородного охлаждения, водородные заправочные станции и модули охлаждения топливных элементов, где они распределяют и собирают водород или охлаждающую среду. В СПГ и криогенных установках они применяются на заводах по сжижению природного газа, системах регазификации СПГ, охладителях СПГ и плавучих установках СПГ (FLNG), работающих при криогенных температурах до -196°C. В системах теплообменников они поддерживают микроканальные теплообменники (MCHE), теплообменники с печатными платами (PCHE), кожухотрубные теплообменники и компактные теплообменники. В промышленных технологических системах они интегрируются в газоперерабатывающее оборудование, системы охлаждения компрессоров, установки рекуперации отходящего тепла (WHRU), системы охлаждения CO₂ и узлы сосудов под давлением.
Нержавеющая сталь, дуплексная нержавеющая сталь, никелевые сплавы, титан и титановые сплавы. Выбор материала соответствует спецификации проекта заказчика и утвержденным чертежам.
Расчетное давление достигает 350 бар, в зависимости от проекта. Расчетная температура находится в диапазоне от -196°C до +650°C. Фактические пределы определяются выбранной маркой материала, толщиной стенки и применимыми нормами проектирования.
На всех опубликованных фотографиях показаны только готовые компоненты. Huashang Steel не публикует чертежи клиентов, точные размеры, допуски, места отверстий, детали сборки, номера чертежей, информацию о заказе на поставку или идентификационные данные клиентов. Каждый компонент изготавливается по соответствующему чертежу, утвержденному заказчиком, при этом вся техническая информация, относящаяся к конкретному проекту, остается конфиденциальной.
Да. Каждый коллектор, коллектор и внутренний лепесток изготавливаются из бесшовной трубы по чертежам, утвержденным заказчиком. Отправьте утвержденные чертежи и спецификации проекта, чтобы получить предложение по конкретному проекту.
