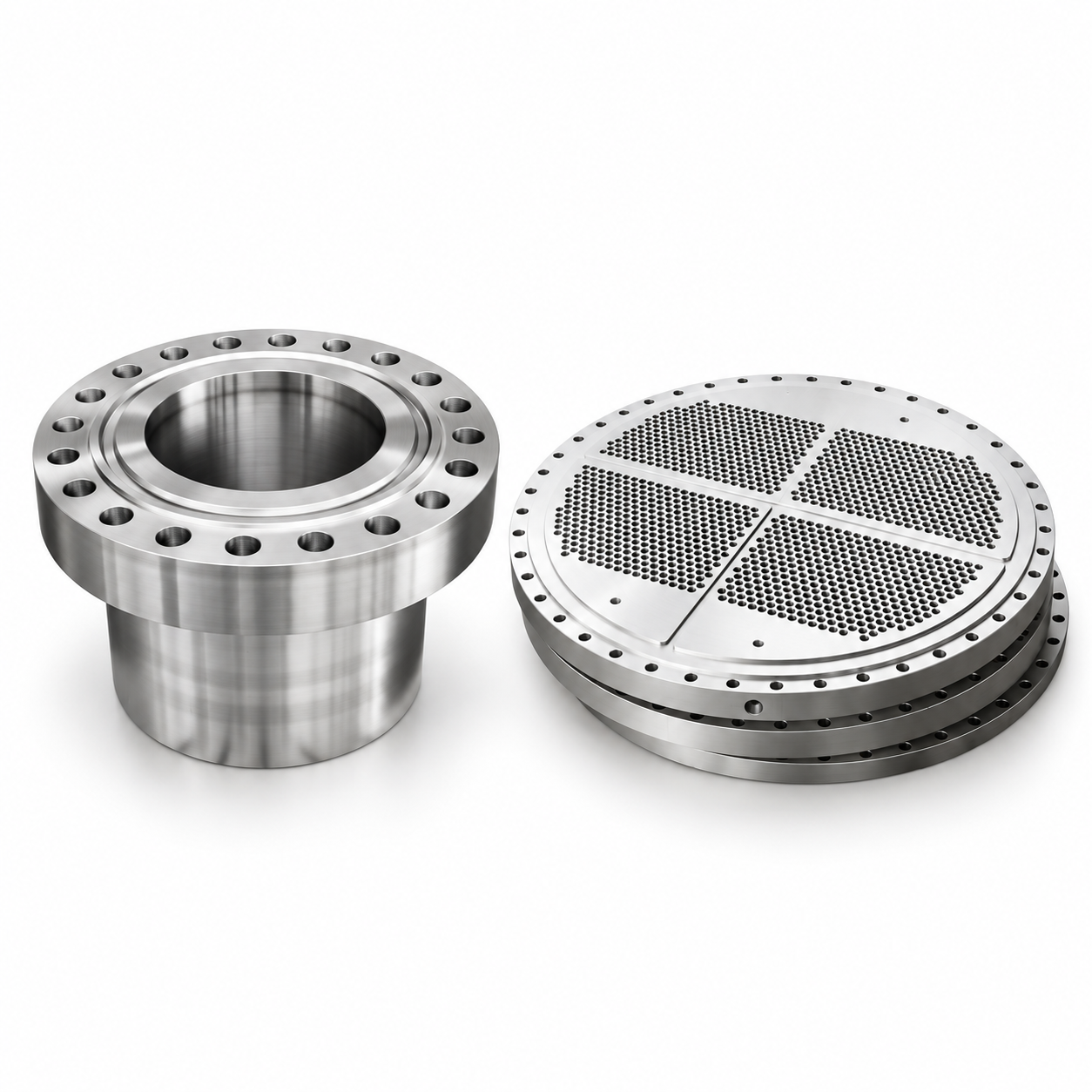

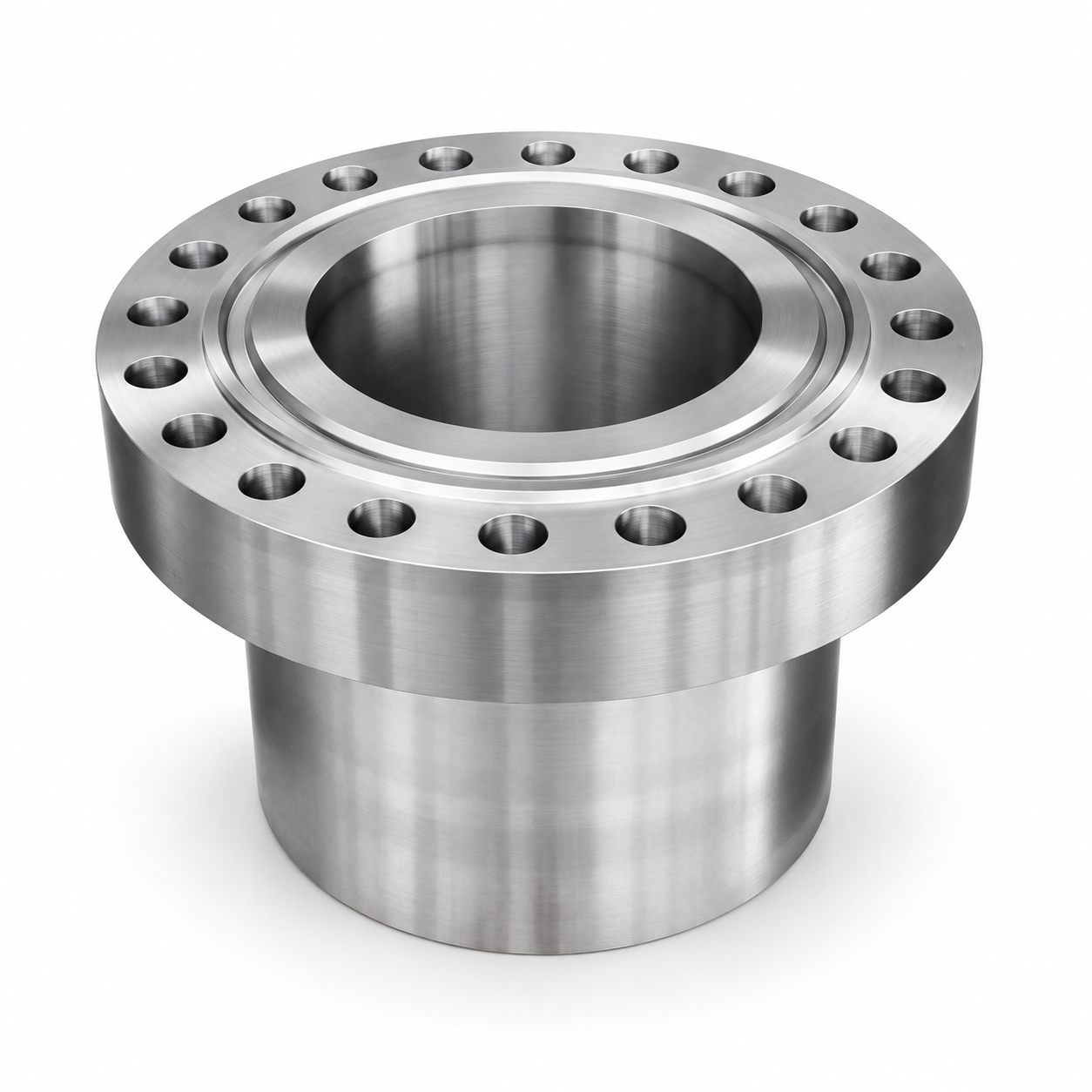

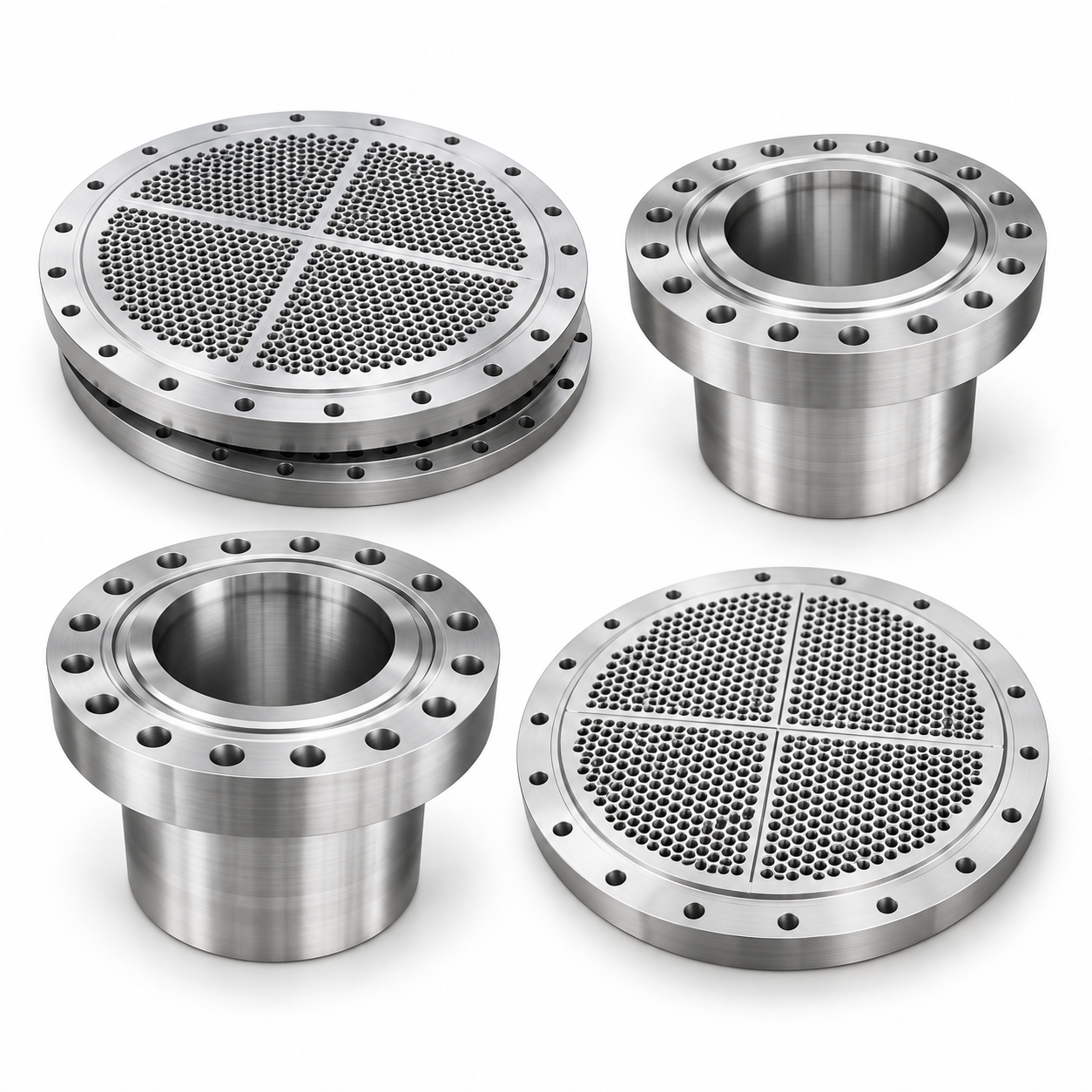

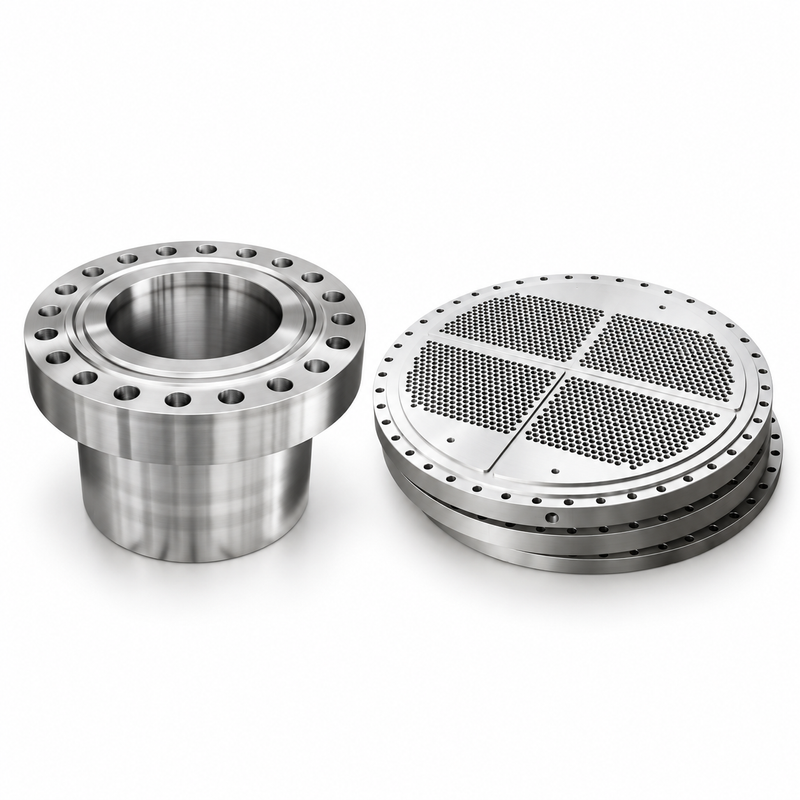

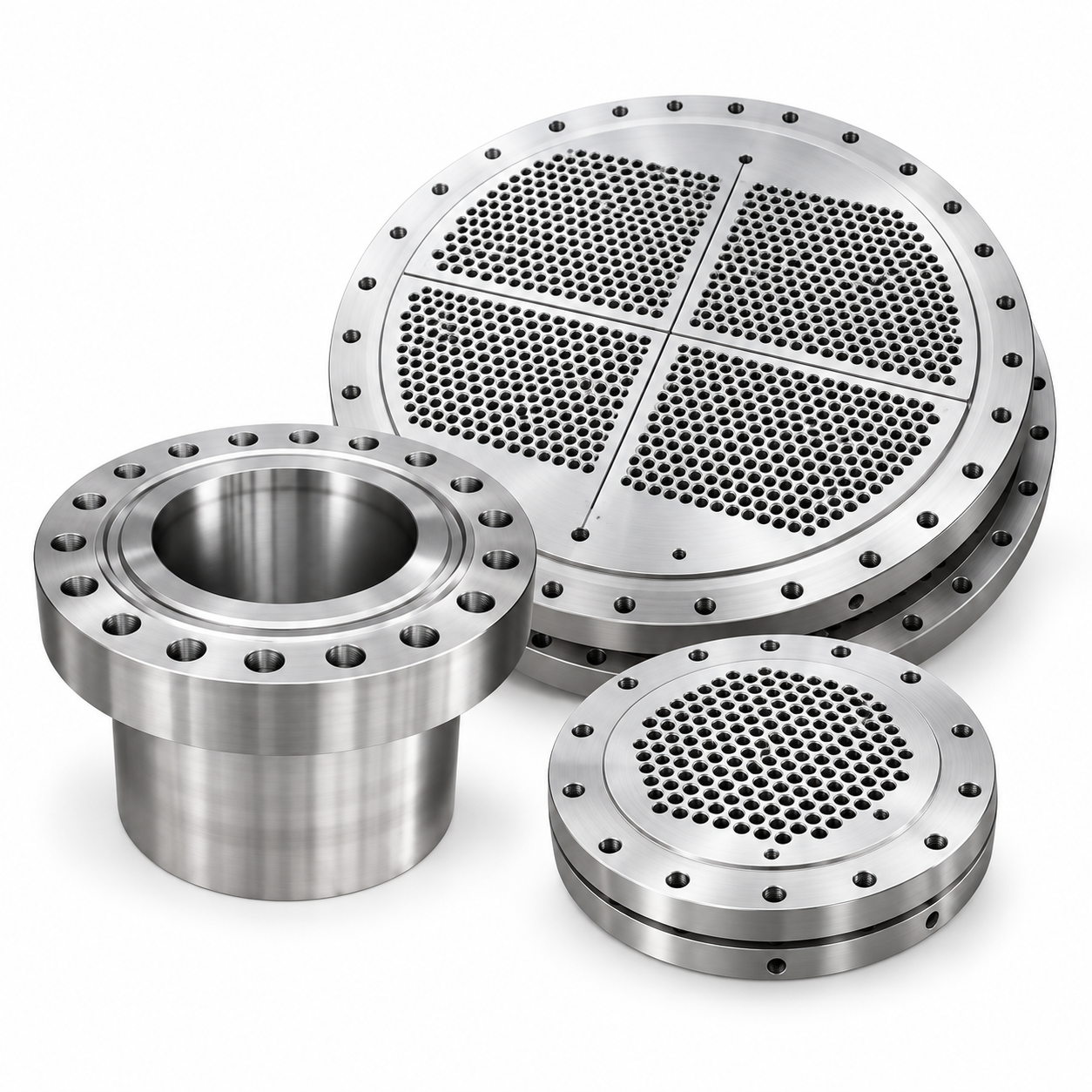

Фланцы теплообменников — это изготовленные по индивидуальному заказу фланцы и компоненты трубных решеток, используемые в теплообменниках, сосудах под давлением, котлах, нефтехимических заводах, нефтегазовых предприятиях, электростанциях, системах химической обработки, а также в сервисном оборудовании, работающем при высоких температурах или высоком давлении. Изделия могут изготавливаться по чертежам заказчика и техническому заданию проекта, с вариантами болтового, плавающего и фланцевого исполнения.
Доступные функции включают нестандартные отверстия для труб, специальные схемы расположения болтов, канавки для уплотнений, канавки для уплотнительных колец, спиральные уплотнительные поверхности, обработку большого диаметра и материалы для конкретного проекта. Каждый компонент может поставляться с возможностью отслеживания материала, контроля размеров, маркировки, покрытия и полной документации, такой как MTC, ITP и MDR.
Размер | ОД: 100 мм - 8000 мм |
|---|---|
Тип конструкции | Болтовые, плавающие, фланцевые |
СТАНДАРТ | Изготовлено в соответствии с чертежами заказчика, требованиями к сосудам под давлением и применимыми стандартами фланцев, такими как ASME B16.5, ASME B16.47, EN1092, AS2129, AS/NZ 4087 или спецификациями проекта. |

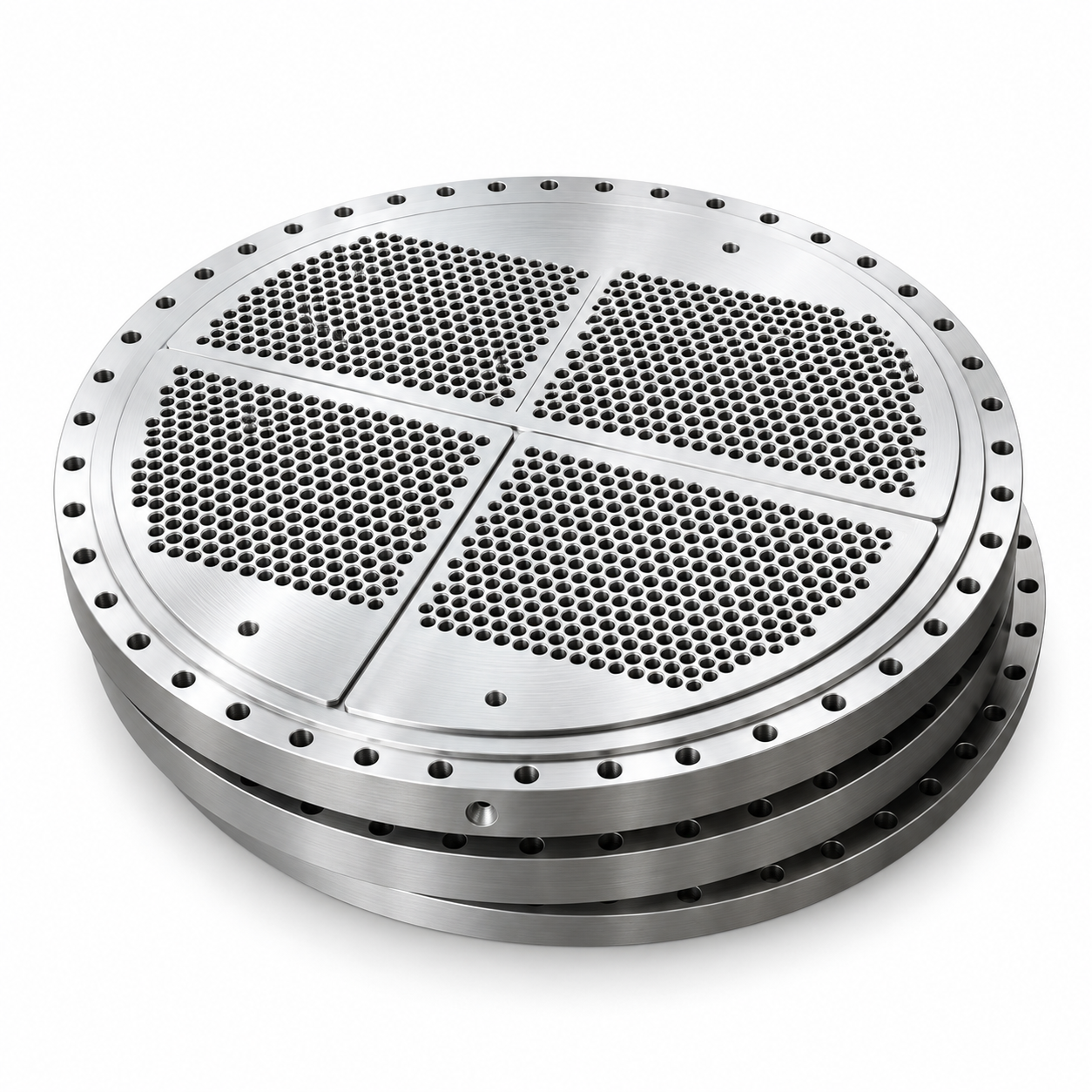

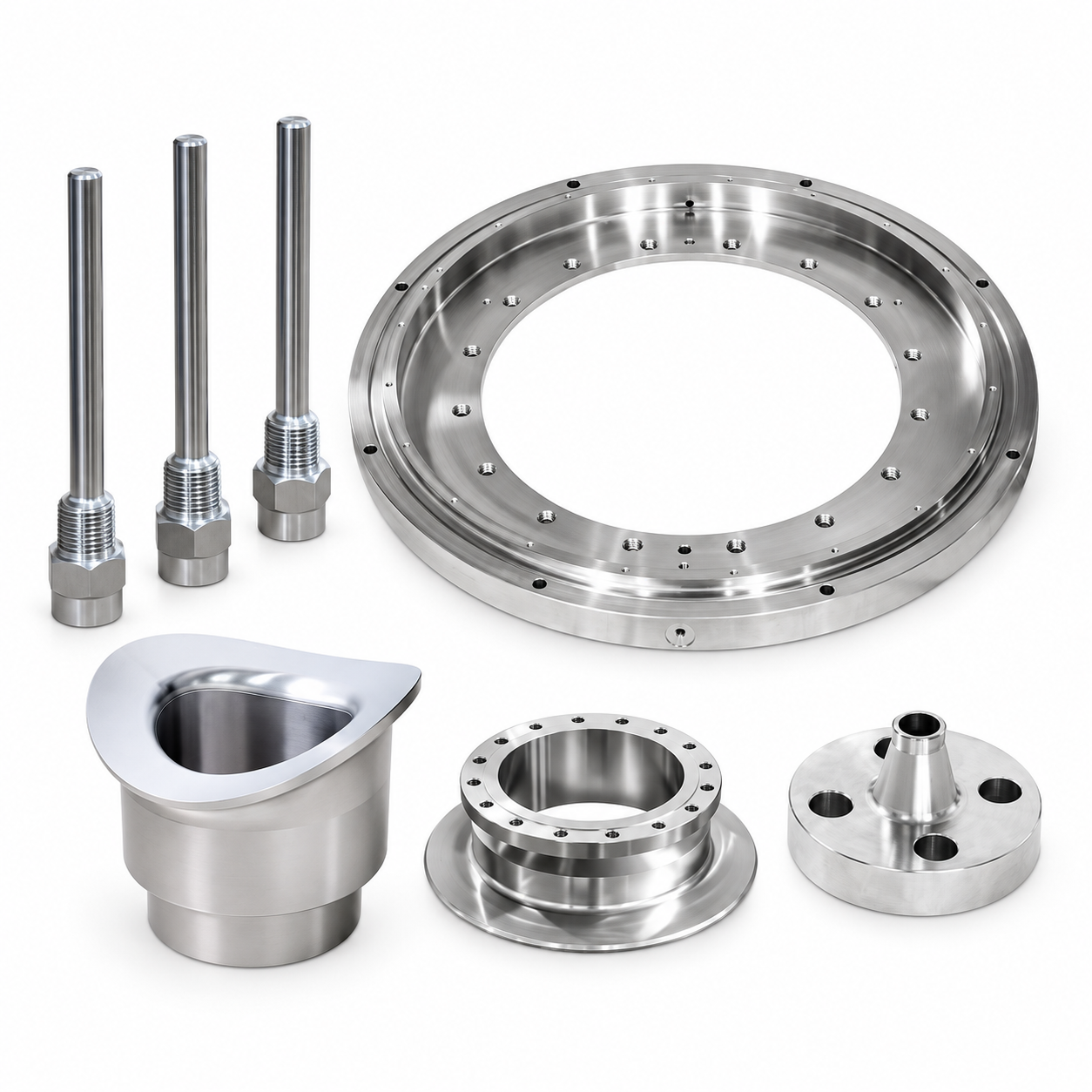

ЧАСТИ | Трубные пластины, перегородки, крышки, самоармированные приварные шейки, люки, термогильзы, инжекционные сопла, длинные приварные шейки и другие компоненты. |
Специальная обработка | Уплотнительные канавки, нестандартные рисунки отверстий для болтов, канавки для уплотнительных колец, канавки специальной формы, пазы |
Тюлень | Спиральные уплотнительные поверхности и канавки для уплотнительных колец, Ra 3,2–6,3 мкм или согласно чертежам. |
Категория материала | Сводная информация о марке/сплаве |
|---|---|
Нержавеющая сталь | F304, F304L, F304H, F316, F316L, F321, F321H, F347H, F317, 304, 304L, 304H, 304LN, 316L, 316H, 316LN, 316Ti, 321, 321H, 317, 317Л, 317ЛН, 347, 347Х, 310С, 310Х, 309С |
Супераустенитная нержавеющая сталь | 904L/N08904 (904L), F44/S254MO, S31254 (6Mo), S30432, S31042, N08367 (6Mo/AL-6XN 1.4529), S30803/253Ma |
Дуплексная и супердуплексная сталь | Ф51, Ф53, С31500, С32101, С32003, С32304, С31803, С32205, С32750, С32760 |
Никель | N4/UNS N02201, N6/UNS N02200 |
Титан и титановый сплав | ГР1, ГР2, ГР3, ГР4, ГР5, ГР7, ГР9, ГР11, ГР12 |
Хастеллой | Сплав B/N10001/DIN 2.4610, Сплав B2/N10665/DIN 2.4617, Сплав B3/N10675/DIN 2.4600, Сплав C4/N06455/DIN 2.4610/EN NiMo16Cr16Ti, Сплав C22/N06022/DIN 2.4602, сплав C276/N10276/DIN 2.4819, сплав C2000/N06200/DIN 2.4675 |
Инконель | Сплав 600/N06600/DIN 2.4816, Сплав 601/N06601/DIN 2.4851, Сплав 617/N06617/DIN 2.4663, Сплав 625/N06625/DIN 2.4856, Сплав 718/N07718/DIN 2.4668, сплав X/N06002/DIN 2.4665, сплав X-750/N07750/DIN 2.4669 |
Инколой | Сплав 800/N08800/DIN 1.4876, Сплав 800H/N08810/DIN 1.4958, Сплав 800HT/N08811/DIN 1.4959, Сплав 825/N08825/DIN 2.4858, Сплав 925/N09925/DIN 1.4539, сплав 926/N08926/DIN 1.4929 |
Монель | Сплав 400/N04400/DIN 2.4360/2.4361, Сплав K500/N05500/DIN 2.4375 |
Другой никелевый сплав | Сплав G30/N06030/DIN 2.4603, Сплав G35/N06035/DIN 2.4645, Сплав S/N06635/DIN 2.4660, Сплав N/N10003/DIN 2.4815, Сплав 188/R30188/DIN 2.4683, Сплав 230/N06230/DIN 2.4733, Сплав 556/R30556/DIN 2.4652 |
Легированная сталь | 16Mn, 12CrMo, 15Cr5Mo, Cr5Mo, 12Cr1MoV, F11 (ASTM A182), F22 (ASTM A182), F91 (ASTM A182), F9 (ASTM A182), F5 (ASTM A182) |
Труба стальная | Ф42, Ф46, Ф48, Ф50, Ф52, Ф56, Ф60, Ф65, Ф70, Ф80 (ASTM A694) |
Углеродистая сталь | LF2 (ASTM A350), LF3 (ASTM A350), Q235A, 20#, A105 (ASTM A105) |
 |  |  |
 |  |  |
Фланцы теплообменников и компоненты трубных решеток используются в теплообменниках, сосудах под давлением, котлах, нефтехимических заводах, нефтегазовых предприятиях, электростанциях, системах химической обработки, а также в сервисном оборудовании, работающем при высоких температурах или высоких давлениях.

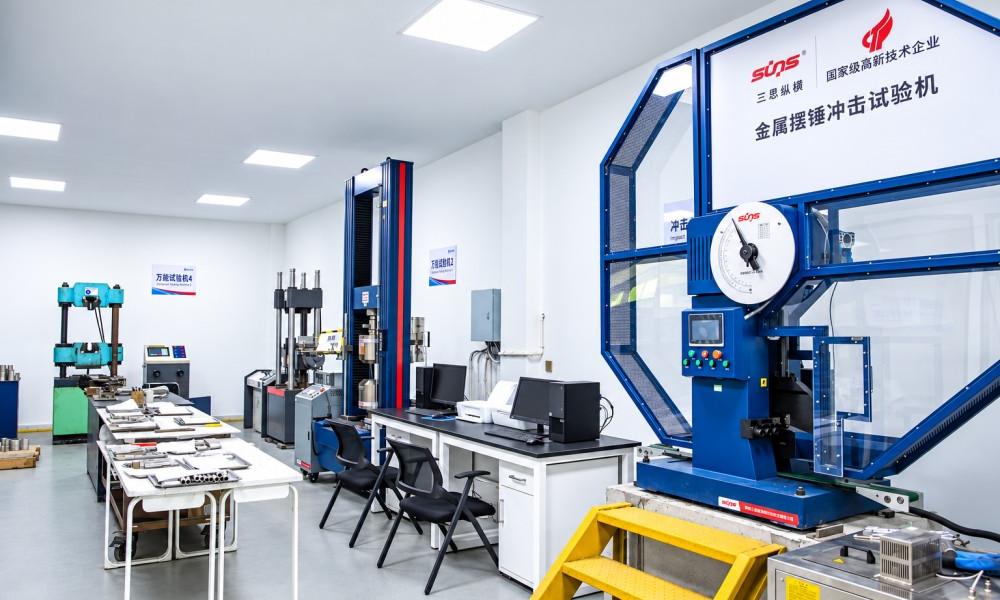

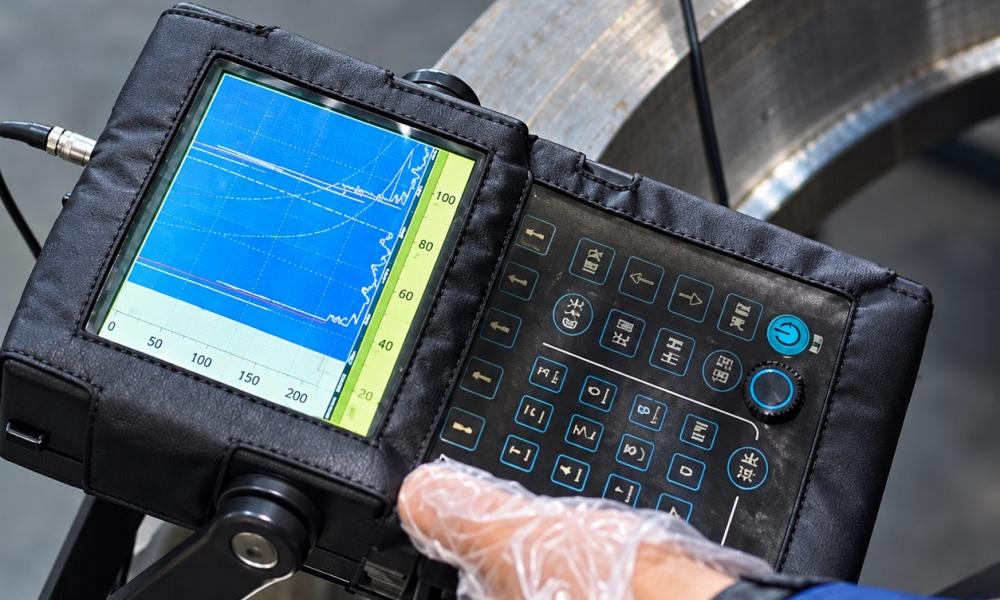

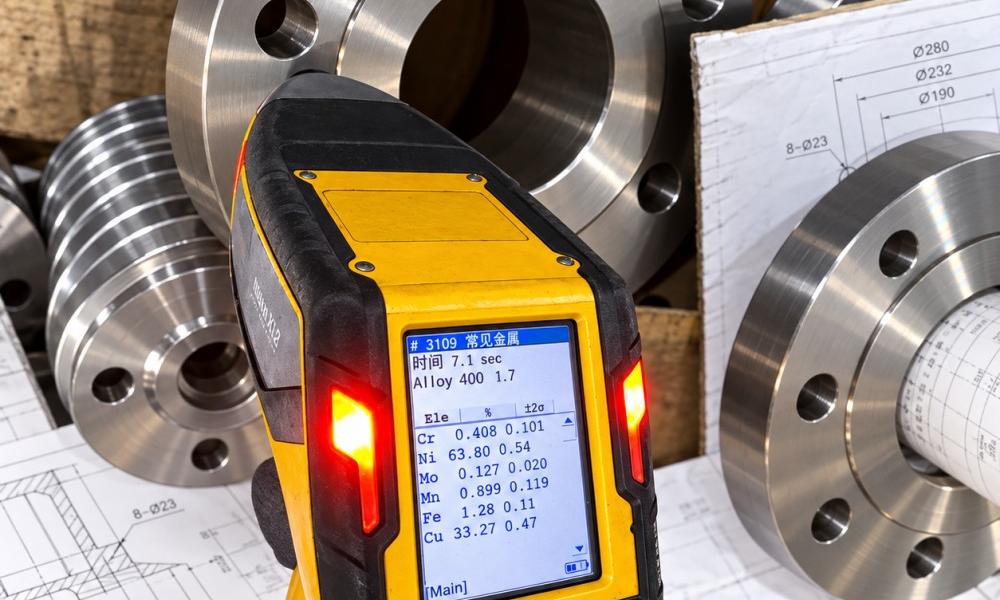

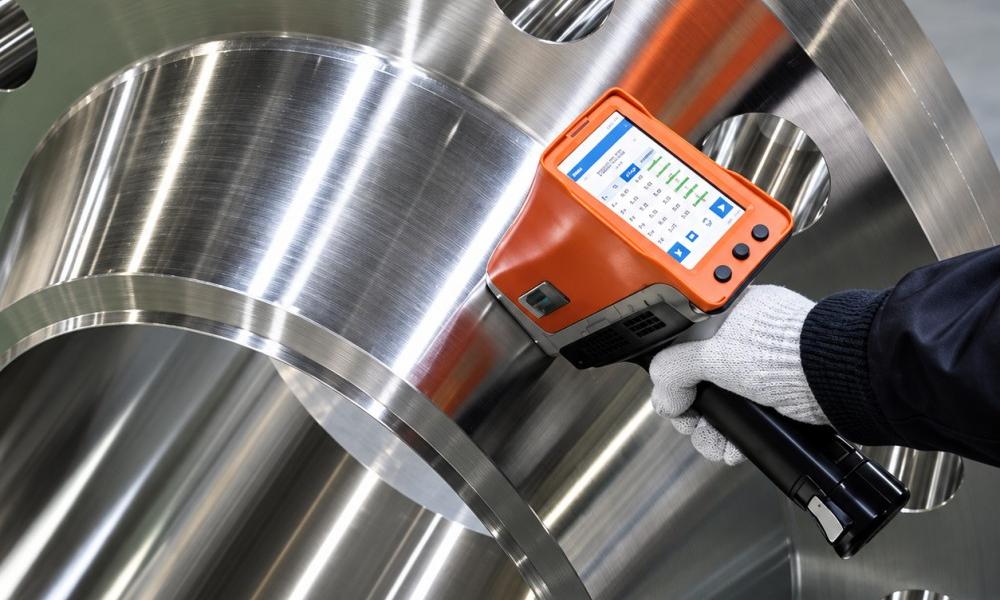

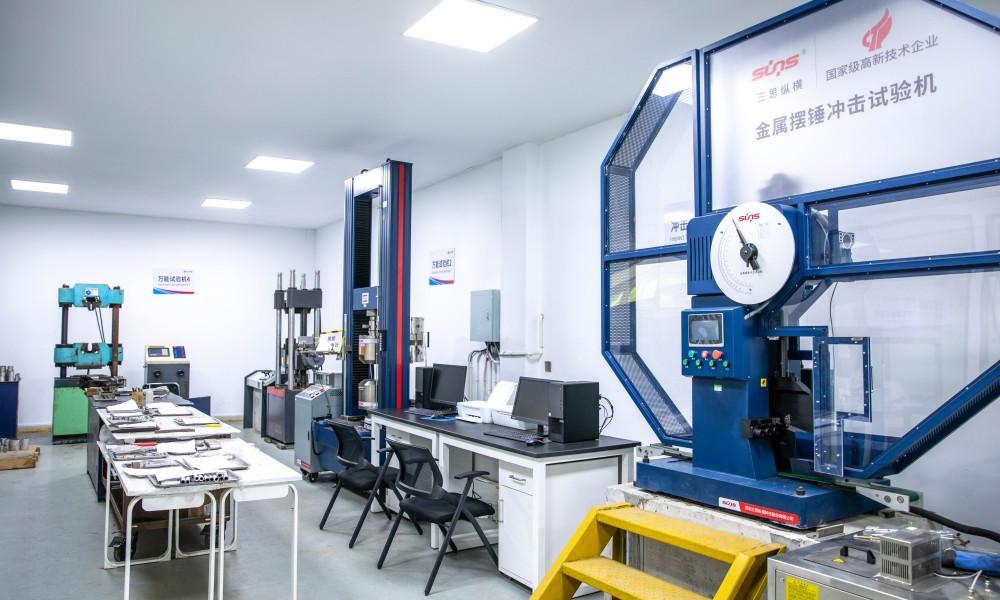

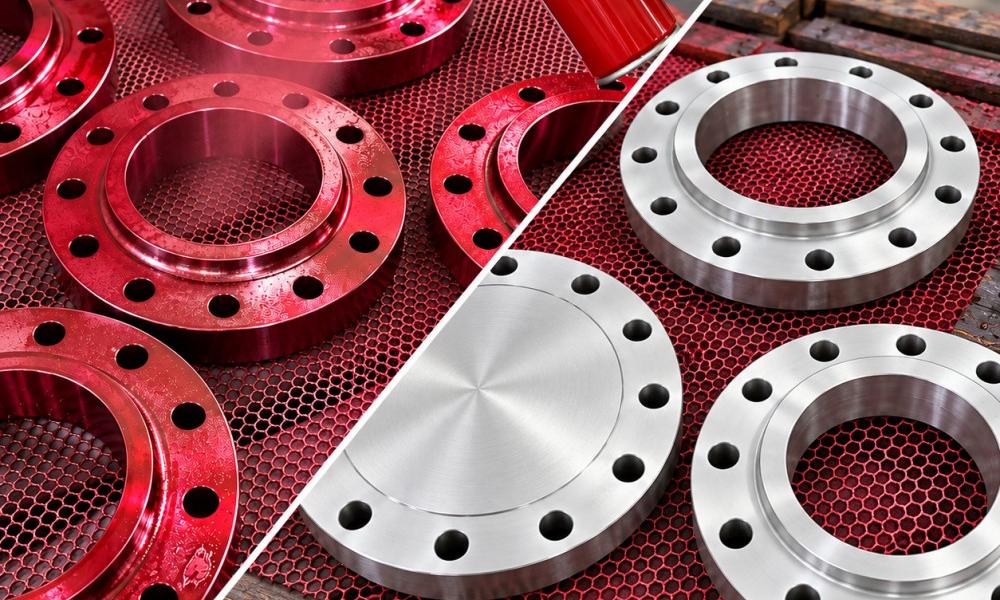

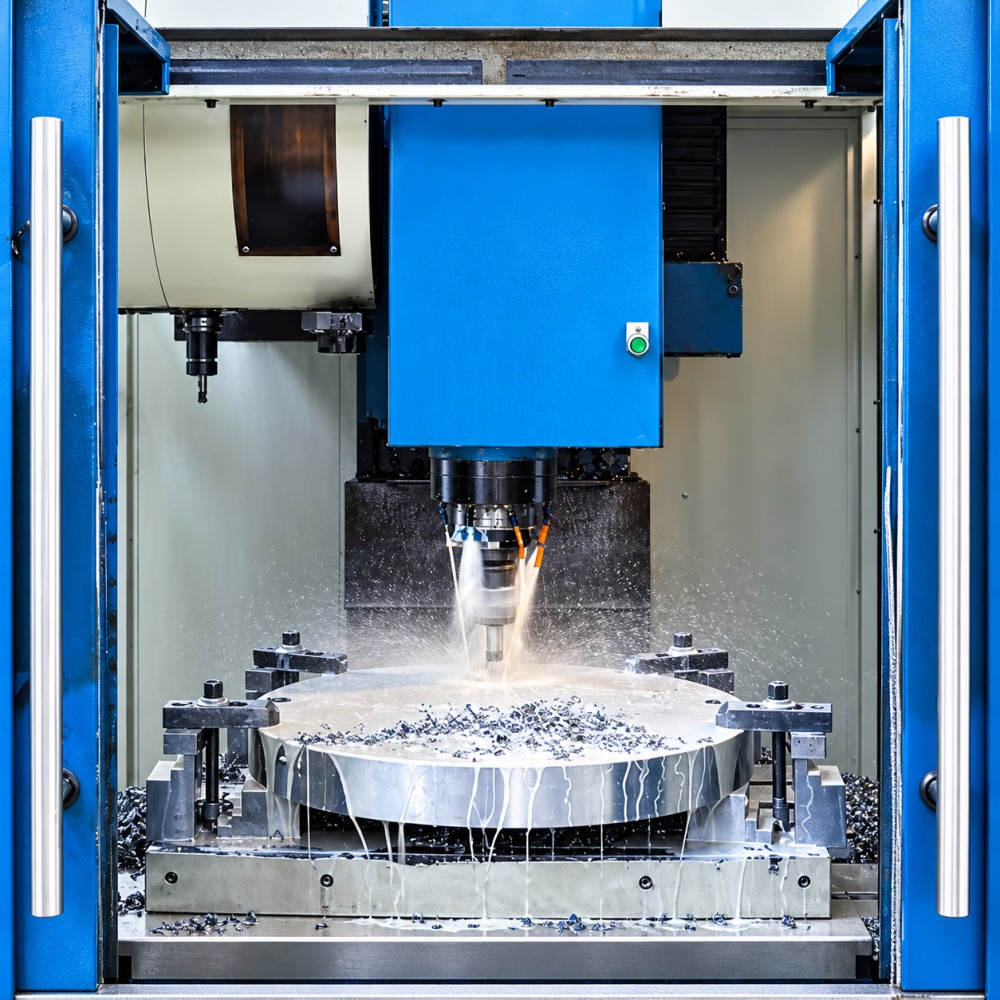

Каждый фланец теплообменника и компонент трубной решетки проходят десятиэтапный процесс обеспечения качества в соответствии с утвержденными чертежами и требованиями проекта: (1) проверка чертежей и спецификаций; (2) Проверка и отслеживание сырья с подтвержденными номерами плавок и сертификатами материалов; (3) Текущий контроль механической обработки, включающий токарную обработку на станках с ЧПУ, сверление, расточку, фрезерование и обработку канавок; (4) Проверка размеров наружного и внутреннего диаметра, толщины, диаметра и шага отверстия трубки, PCD, отверстий для болтов, размеров канавок и плоскостности; (5) Проверка уплотняющей поверхности и качества поверхности; (6) Неразрушающий контроль, включая визуальный, ультразвуковой, магнитопорошковый, проникающий контроль, рентгенографический контроль и контроль PMI; (7) Механические испытания и испытания материалов, включая проверку твердости, удара, растяжения и химического состава; (8) Проверка маркировки; (9) Обзор документации, охватывающей MTC, отчеты NDT, отчеты PMI, ITP и MDR; (10) Упаковка и окончательная проверка с возможностью защиты от ржавчины и экспортной упаковки.
 |  |  |
 |  |  |
 |  |  |
Фланцы теплообменника могут быть изготовлены из более чем десяти категорий материалов, включая нержавеющую сталь, дуплексную и супердуплексную сталь, супераустенитную нержавеющую сталь, никелевые сплавы (хастеллой, инконель, инколой, монель), титан, легированную сталь и углеродистую сталь. Конкретные марки включают ASTM A182-F304, F316L, F51, F53, 904L, сплав C276 и сплав 625.
Фланцы теплообменника изготавливаются в соответствии с чертежами заказчика, требованиями к сосудам под давлением и применимыми стандартами фланцев, такими как ASME B16.5, ASME B16.47, EN1092, AS2129, AS/NZ 4087 или спецификациями проекта.
Диапазон наружных диаметров составляет от 100 мм до 8000 мм. Нестандартные размеры, расположение болтов и конфигурации уплотнений могут быть изготовлены по чертежам заказчика и спецификациям проекта.
Каждый компонент может поставляться с возможностью отслеживания материала и полной документацией, включая MTC, отчет о проверке размеров, отчет неразрушающего контроля, отчет PMI, отчет о термообработке, отчет о шероховатости поверхности, ITP и MDR, все они проверяются перед отправкой.
